단면도는 언제 넣나요?

속이 파여 겉에서 안 보일 때 넣습니다. 깊이와 바닥 모양이 드러나죠. 자른 선을 표시합니다.

음식을 담은 사진을 내도 되나요?

본 도면은 빈 용기로 냅니다. 음식은 형태가 아니죠. 담긴 모습은 참고도면입니다.

뚜껑까지 한 건인가요?

한 벌로 팔면 함께 냅니다. 이 건이 그렇죠. 따로 팔면 따로 냅니다.

디자인

도시락용기디자인, 단면도로 홀 깊이를 보인 용기의 디자인등록 사례

#도시락용기디자인 #디자인등록 #디자인출원 #로카르노 09-03 #단면도

2026.08.09윤웅채 변리사

#도시락용기디자인일회용 도시락 용기
#디자인등록30-1237655
#소요기간디자인출원 후 등록까지 1개월

사례 미리보기

도시락용기디자인, 네 개의 홀에 김밥을 넣고 뚜껑에 포크를 담는 일회용 도시락 용기가 단면도를 포함한 여덟 장으로 디자인등록됐습니다. 재질은 합성수지재입니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 도시락용기디자인을 준비할 때 자주 나오는 질문을 정리했습니다.

등록 개요

물품명: 일회용 도시락 용기
물품분류: 로카르노 09-03 (제9류 물품 운송·취급용 포장·용기)
출원번호(일자): 30-2023-0038109 (2023.09.26)
등록번호(일자): 30-1237655 (2023.11.01)

2023.09.26

디자인 출원

30-2023-0038109

2023.11.01

디자인 등록

30-1237655

사례 소개

도시락용기디자인은 안쪽이 중요합니다. 그런데 위에서 보면 깊이가 안 보이죠.

단면도를 넣었다

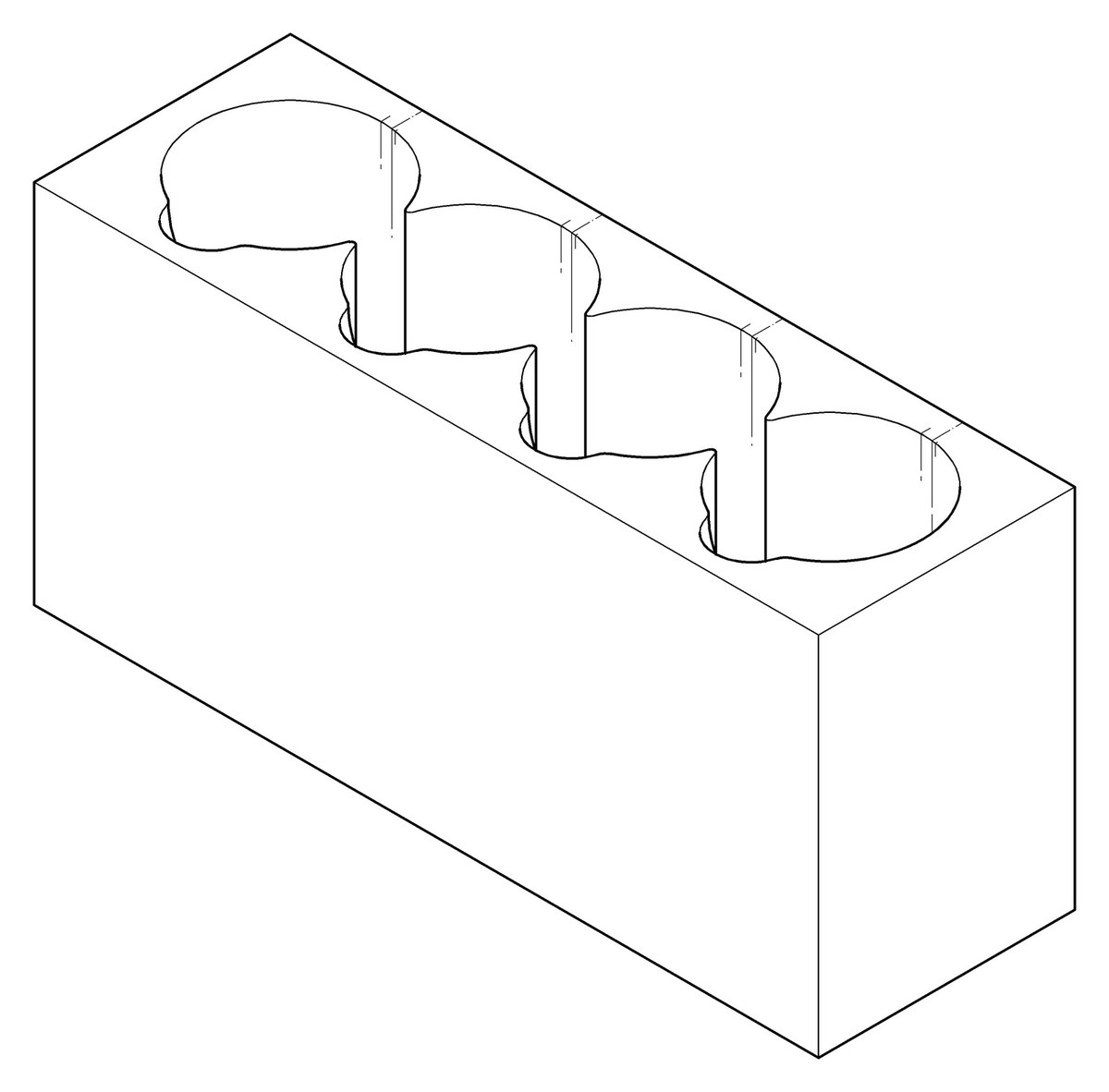

이번 사례는 일회용 도시락 용기입니다. 여덟째 장이 정면도의 A-A선 단면을 표현한 도면이죠. 용기에 네 개의 홀이 있는데 평면도로는 구멍의 윤곽만 보이고 얼마나 깊은지, 바닥이 어떤 모양인지는 보이지 않습니다. 단면을 잘라 보이면 그 안쪽이 한 번에 드러나고요. 속이 파인 물건에서 단면도가 자주 쓰이는 이유입니다.

뚜껑도 담는 자리

설명에 네 개의 홀에 김밥 등을 삽입하고 별도로 구비된 뚜껑에 포크와 이쑤시개를 담을 수 있다고 적었습니다. 뚜껑이 단순히 덮는 것이 아니라 그 안쪽에도 담는 자리가 있다는 뜻이죠. 이런 구성은 참고도면 1.1의 사용상태에서 잘 보입니다. 김밥을 세워 꽂는 모습이 들어갔을 자리고요. 본 도면은 담기지 않은 빈 용기입니다. 음식은 형태가 아니니까요. 재질은 합성수지재, 로카르노는 09-03으로 상자·용기 자리입니다.

본 도시락용기디자인 건은 디자인출원 후 약 1개월 만에 등록으로 이어졌습니다.
