도면 가운데를 잘라도 되나요?

선이 길면 그렇게 합니다. 생략한 길이를 숫자로 밝히죠. 밝히지 않으면 도면을 읽을 수 없습니다.

길이가 권리에 드나요?

크기는 들지 않습니다. 형태의 비율만 보죠. 다만 생략 표기는 도면을 읽는 데 필요합니다.

붙이는 패드는요?

결합하는 부속이라 참고도면에 둡니다. 본체의 형태가 지켜지죠. 패드를 갈아도 미칩니다.

디자인

저주파마사지기디자인, 생략한 길이를 숫자로 밝힌 디자인등록 사례

#저주파마사지기디자인 #디자인등록 #디자인출원 #로카르노 24-01 #생략된 길이

2026.08.10윤웅채 변리사

#저주파마사지기디자인저주파 마사지기
#디자인등록30-1241310
#소요기간디자인출원 후 등록까지 8개월

사례 미리보기

저주파마사지기디자인, 본체와 저주파 패드를 결합해 몸에 붙여 쓰는 마사지기가 도면대용 사진 일곱 장으로 디자인등록됐습니다. 도면상 생략된 길이가 약 80센티미터라고 밝혔습니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 저주파마사지기디자인을 준비할 때 자주 나오는 질문을 정리했습니다.

등록 개요

물품명: 저주파 마사지기
물품분류: 로카르노 24-01 (제24류 의료기기)
출원번호(일자): 30-2023-0013385 (2023.04.07)
등록번호(일자): 30-1241310 (2023.11.30)

2023.04.07

디자인 출원

30-2023-0013385

2023.11.30

디자인 등록

30-1241310

사례 소개

저주파마사지기디자인은 선이 긴 물건입니다. 그 길이를 도면에 다 담기 어렵죠.

생략한 길이를 적었다

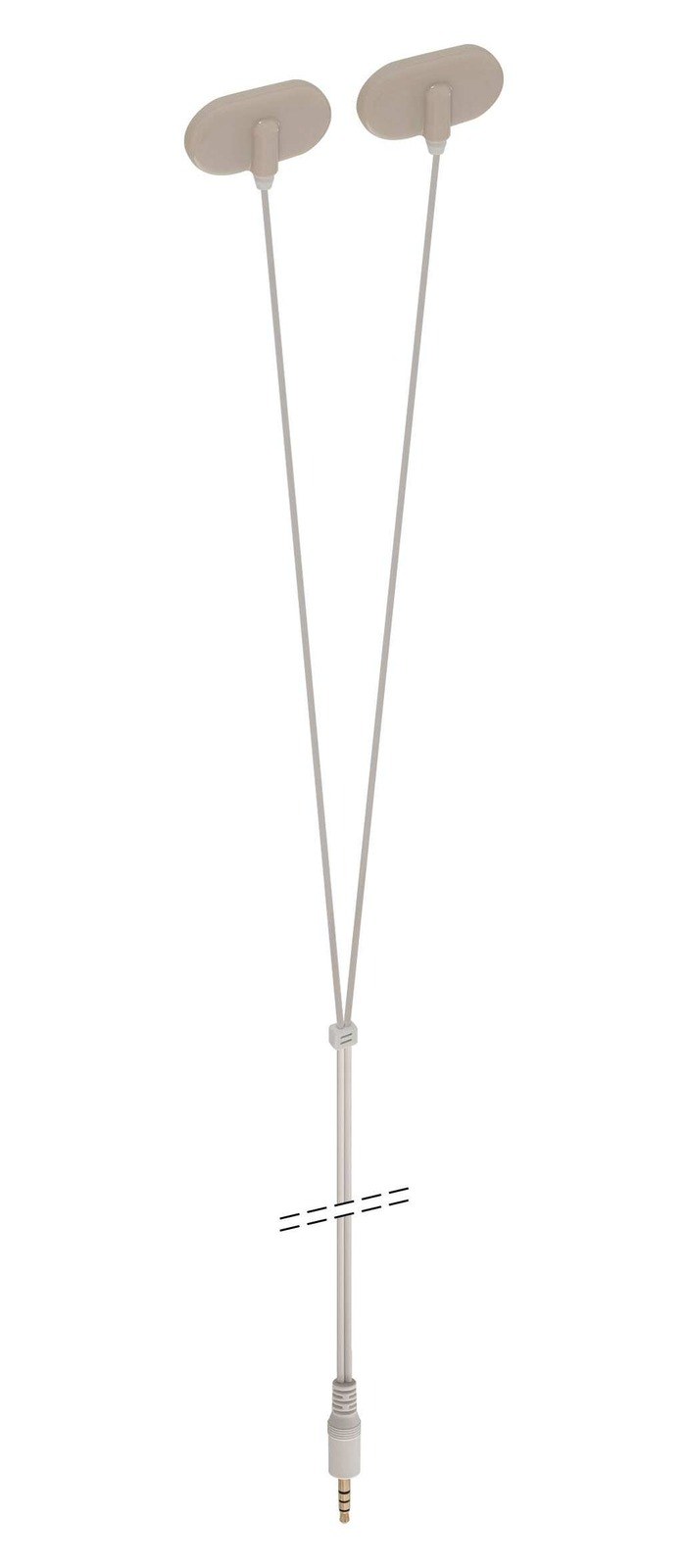

이번 사례는 저주파 마사지기입니다. 설명에 도면 1.1 내지 도면 1.5에서 표현된 디자인의 도면상 생략된 길이는 약 80센티미터라고 적었죠. 이 목록에서 드문 표기입니다. 선이 길면 도면 안에 다 넣으면 물건이 작게 그려지니 가운데를 잘라 생략하고 그 길이를 숫자로 밝히는 것이고요. 크기는 권리에 들지 않지만 무엇이 얼마나 생략됐는지는 밝혀야 도면을 읽을 수 있습니다.

패드는 별도다

설명에 본체 및 저주파 패드 등을 결합한 후 신체 부위에 부착하여 쓴다고 적었습니다. 패드가 결합하는 부속이라는 뜻이죠. 참고도면에 쓰는 모습을 담았고요. 지켜지는 것은 본체와 선의 형태입니다. 본체 앞면의 조작부와 선이 나오는 자리가 인상을 정하고요. 재질은 금속 및 합성수지재, 로카르노는 24-01로 앞서 본 광선 조사기와 같은 의료기기 쪽입니다.

본 저주파마사지기디자인 건은 디자인출원 후 약 8개월 만에 등록으로 이어졌습니다.
