단면도와 분해도를 함께 내도 되나요?

보일 것이 여럿이면 둘 다 냅니다. 속의 길과 물리는 자리가 각각이죠. 둘 다 본 도면입니다.

기능으로 정해지는 모양은 어떤가요?

그 기능으로만 정해지면 어렵습니다. 다르게 만들 여지가 있으면 되죠. 실제 형태로 판단합니다.

밖에 다는 부품도 등록되나요?

따로 만들어 파는 물건이면 됩니다. 거래 단위로 판단하죠. 두는 자리와 상관없습니다.

디자인

환기구캡디자인, 단면과 분해도를 함께 낸 디자인등록 사례

#환기구캡디자인 #디자인등록 #디자인출원 #로카르노 23-04 #단면도

2026.08.11윤웅채 변리사

#환기구캡디자인환기구 캡
#디자인등록30-1246801
#소요기간디자인출원 후 등록까지 8개월

사례 미리보기

환기구캡디자인, 건물 통풍구나 굴뚝에 달아 빗물을 막으면서 측면 기류로 실내 공기를 빼내는 환기구 캡이 도면 열 장으로 디자인등록됐습니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 환기구캡디자인을 준비할 때 자주 나오는 질문을 정리했습니다.

등록 개요

물품명: 환기구 캡
물품분류: 로카르노 23-04 (제23류 유체분배설비·위생설비)
출원번호(일자): 30-2023-0019783 (2023.05.23)
등록번호(일자): 30-1246801 (2024.01.12)

2023.05.23

디자인 출원

30-2023-0019783

2024.01.12

디자인 등록

30-1246801

사례 소개

환기구캡디자인은 속이 빈 물건입니다. 그 속의 길이 형태를 정하죠.

막으면서 내보낸다

이번 사례는 환기구 캡입니다. 설명에 건물의 통풍구, 굴뚝 등에 설치하여 빗물의 유입을 막으면서 측면기류의 유속에 의하여 실내 공기를 배기하는 데 사용되는 것이라고 적었죠. 물은 못 들어오게 하고 공기는 나가게 하는 물건입니다. 그러려면 위는 덮이고 옆은 트여 있어야 하죠. 그 구조가 겉모양을 정하고요. 기능이 형태를 이끄는 전형적인 자리입니다.

도면이 열 장

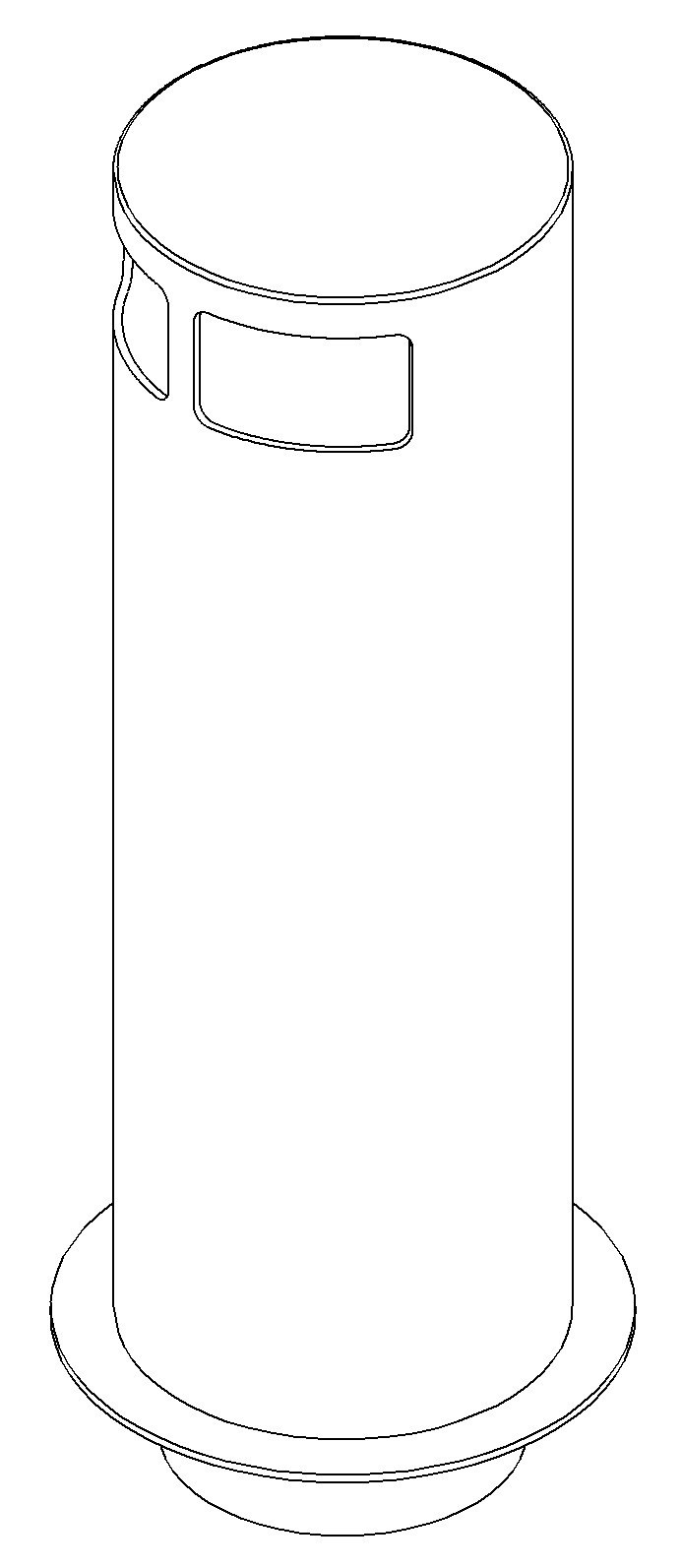

도면 열 장 가운데 둘이 특별합니다. 도면 1.9가 도면 1.3의 A-A선 단면이고 도면 1.10이 분해된 모습이죠. 이 목록에서 단면도와 분해도를 함께 낸 건은 드뭅니다. 속의 길과 여러 부품이 물리는 자리를 다 보이려면 둘 다 필요했던 것이겠고요. 둘 다 본 도면이라 그 속까지 권리에 듭니다. 재질은 합성수지재 하나, 로카르노는 23-04로 유체분배설비 쪽입니다. 앞서 본 후드용 연결구와 탁상용 선풍기가 같은 자리였고요.

본 환기구캡디자인 건은 디자인출원 후 약 8개월 만에 등록으로 이어졌습니다.
