생략 이유를 여럿 적어도 되나요?

이유가 다르면 나눠 적습니다. 겹쳐서와 담길 것이 없어서가 각각이죠. 밝혀 두면 지적을 받지 않습니다.

전개도를 앞뒤로 내나요?

양면에 인쇄나 선이 있으면 둘 다 냅니다. 없으면 한 장이죠. 이 건은 둘입니다.

조립 방식도 형태인가요?

접는 선과 끼우는 자리가 도면에 드러납니다. 그 선이 형태죠. 방식 자체는 특허가 맡습니다.

디자인

원터치박스디자인, 생략한 도면을 조목조목 적어 둔 디자인등록 사례

#원터치박스디자인 #디자인등록 #디자인출원 #로카르노 09-03 #전개도

2026.08.12윤웅채 변리사

#원터치박스디자인포장용 박스
#디자인등록30-1247636
#소요기간디자인출원 후 등록까지 3개월

사례 미리보기

원터치박스디자인, 테이프 없이 원터치로 조립되는 포장용 박스가 전개도 두 장으로 디자인등록됐습니다. 나머지 도면은 왜 생략했는지 설명에 적었습니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 원터치박스디자인을 준비할 때 자주 나오는 질문을 정리했습니다.

등록 개요

물품명: 포장용 박스
물품분류: 로카르노 09-03 (제9류 포장용 용기)
출원번호(일자): 30-2023-0041055 (2023.10.20)
등록번호(일자): 30-1247636 (2024.01.19)

2023.10.20

디자인 출원

30-2023-0041055

2024.01.19

디자인 등록

30-1247636

사례 소개

원터치박스디자인은 접는 선이 전부입니다. 그 선이 테이프를 대신하죠.

생략 이유를 둘로 나눠 적었다

이번 사례는 포장용 박스입니다. 설명 마지막이 눈에 띄죠. 전체적인 모습을 나타내는 도면은 도면 1.1과 별 차이가 없으므로 생략하고, 좌측 및 우측면, 평면, 저면을 나타내는 도면은 두께가 얇고 평평하여 디자인적 요소가 없으므로 생략한다고 적었습니다. 생략 이유가 둘로 나뉜 셈이고요. 하나는 겹쳐서, 하나는 담길 것이 없어서죠. 이유를 밝혀 두면 도면이 모자라다는 지적을 받지 않습니다.

테이프가 필요 없다

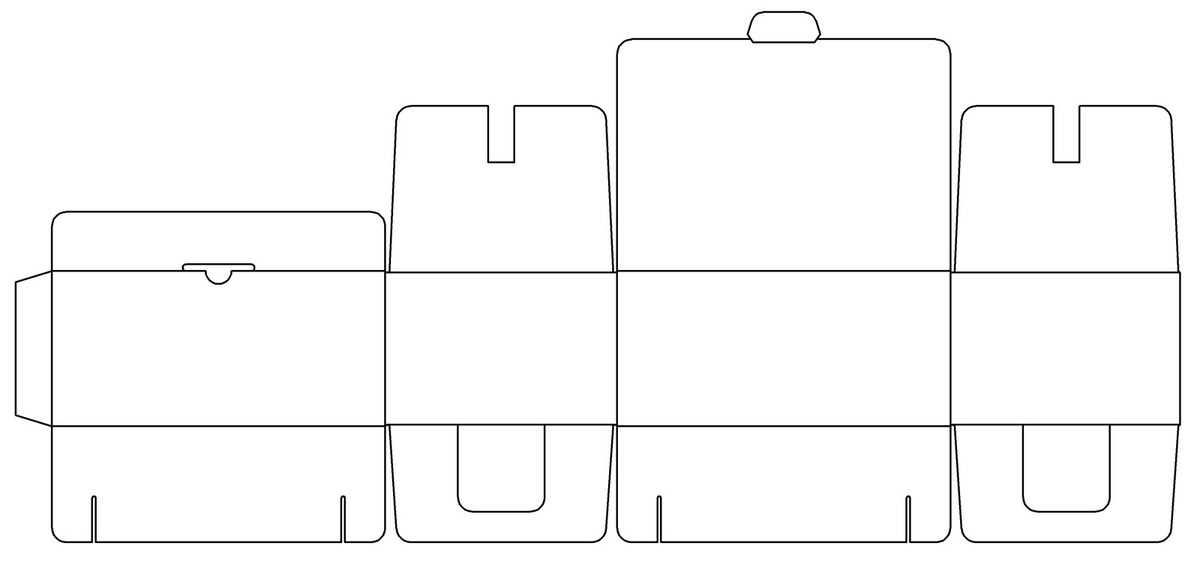

특징도 한 줄로 적었습니다. 테이프 없이 원터치로 제작이 가능하다고요. 접는 선과 끼우는 자리만으로 상자가 서게 만든 것이죠. 그 구조가 전개도의 선으로 드러납니다. 접힌 모습은 참고도면 셋에 담았고요. 앞서 본 비누 상자가 일점쇄선을 접는 선이라고 밝혔는데 이 건은 그런 표기가 없습니다. 대신 전개도 자체가 정면과 배면 두 장이죠. 재질은 종이 또는 합성수지재, 로카르노는 09-03입니다.

본 원터치박스디자인 건은 디자인출원 후 약 3개월 만에 등록으로 이어졌습니다.
