조립하면 안 보이는 부품도 등록되나요?

따로 만들어 파는 물건이면 됩니다. 거래 단위로 판단하죠. 보이는 자리와 상관없습니다.

받침은 왜 단면을 내나요?

얹히는 자리가 파여 있습니다. 겉으로는 깊이를 알 수 없죠. 잘라 두면 그 속이 드러납니다.

여러 모델에 쓰이면 어떻게 적나요?

다양한 클러스터라고 넓게 적습니다. 어느 모델에 쓰여도 설명 안에 들죠. 형태는 도면이 정합니다.

디자인

클러스터블록디자인, 계기판을 받치는 부품의 디자인등록 사례

#클러스터블록디자인 #디자인등록 #디자인출원 #로카르노 12-16 #대쉬보드

2026.08.12윤웅채 변리사

#클러스터블록디자인차량용 디지털 클러스터 블록
#디자인등록30-1249209
#소요기간디자인출원 후 등록까지 2개월

사례 미리보기

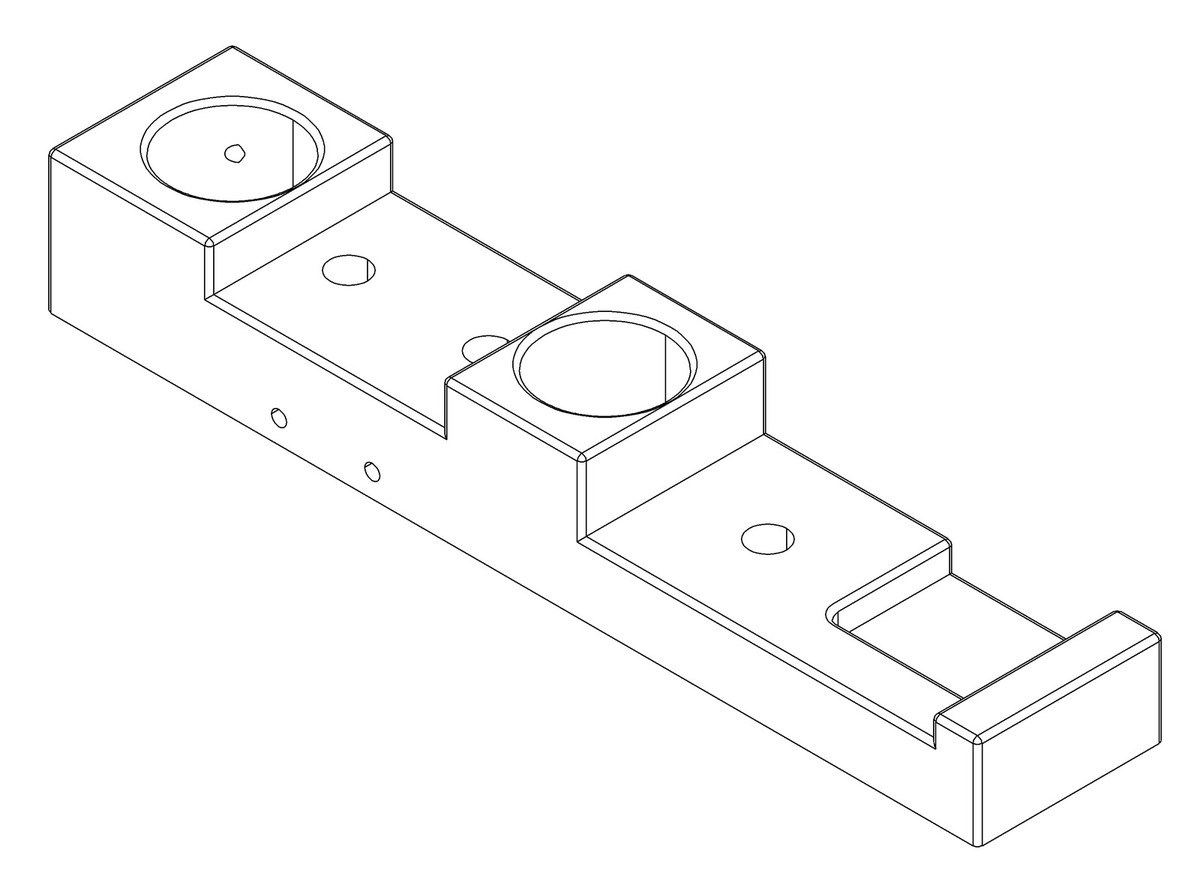

클러스터블록디자인, 차량 대쉬보드에 들어가는 디지털 클러스터를 받쳐 고정하는 블록이 도면 아홉 장으로 디자인등록됐습니다. 마지막 한 장은 평면 도면의 A-A선 단면입니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 클러스터블록디자인을 준비할 때 자주 나오는 질문을 정리했습니다.

등록 개요

물품명: 차량용 디지털 클러스터 블록
물품분류: 로카르노 12-16 (제12류 운송·승강기)
출원번호(일자): 30-2023-0046987 (2023.11.23)
등록번호(일자): 30-1249209 (2024.02.01)

2023.11.23

디자인 출원

30-2023-0046987

2024.02.01

디자인 등록

30-1249209

사례 소개

클러스터블록디자인은 차 안에 숨는 부품입니다. 다 조립하면 안 보이죠.

계기판이 아니라 받침

이번 사례는 차량용 디지털 클러스터 블록입니다. 설명에 차량의 대쉬보드에 구성되는 다양한 디지털 클러스터를 받쳐 고정하는 데 사용되는 것이라고 적었죠. 계기판 자체가 아니라 그것을 받치는 부품입니다. 다양한 클러스터라고 적었으니 여러 모델에 쓰이는 물건이고요. 그러면 받는 자리의 형태가 여러 규격에 맞아야 합니다. 그 맞물림이 이 부품의 핵심이죠.

잘라야 받는 자리가 보인다

도면 아홉 장 중 마지막이 도면 1.7의 A-A선 단면입니다. 받침은 위에 무언가를 올려놓는 물건이라 그 얹히는 자리가 오목하게 파여 있습니다. 겉에서는 윤곽만 보이고 깊이는 알 수 없죠. 잘라 두면 그 깊이와 턱의 모양이 드러납니다. 단면도는 본 도면이라 그 속까지 권리에 들고요. 재질은 금속 및 합성수지재, 로카르노는 12-16으로 차량 부품 쪽입니다.

본 클러스터블록디자인 건은 디자인출원 후 약 2개월 만에 등록으로 이어졌습니다.
