켜진 모습을 본 도면에 두면요?

빛은 형태가 아닙니다. 꺼진 상태로 내는 편이 맞죠. 켜진 모습은 참고도면에 둡니다.

빛의 색도 권리에 드나요?

들지 않습니다. 형태만 보죠. 색을 담으려면 도면에 착색해 내야 합니다.

부품으로 내면 무엇이 나은가요?

어떤 기구에 넣어도 미칩니다. 완제품으로 내면 그 기구에 묶이죠. 파는 단위로 정합니다.

디자인

LED모듈디자인, 켜지지 않은 상태로 낸 부품의 디자인등록 사례

#LED모듈디자인 #디자인등록 #디자인출원 #로카르노 26-04 #보조기구

2026.08.13윤웅채 변리사

#LED모듈디자인LED 모듈
#디자인등록30-1252550
#소요기간디자인출원 후 등록까지 5개월

사례 미리보기

LED모듈디자인, 상부에 여러 개의 LED가 달린 모듈이 도면 여덟 장으로 디자인등록됐습니다. 보조기구를 통해 불이 켜지는 모습은 참고도면에 담았습니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, LED모듈디자인을 준비할 때 자주 나오는 질문을 정리했습니다.

등록 개요

물품명: LED 모듈
물품분류: 로카르노 26-04 (제26류 조명기구)
출원번호(일자): 30-2023-0038531 (2023.09.27)
등록번호(일자): 30-1252550 (2024.02.29)

2023.09.27

디자인 출원

30-2023-0038531

2024.02.29

디자인 등록

30-1252550

사례 소개

LED모듈디자인은 빛을 내는 물건입니다. 다만 빛은 형태가 아니죠.

꺼진 모습이 형태다

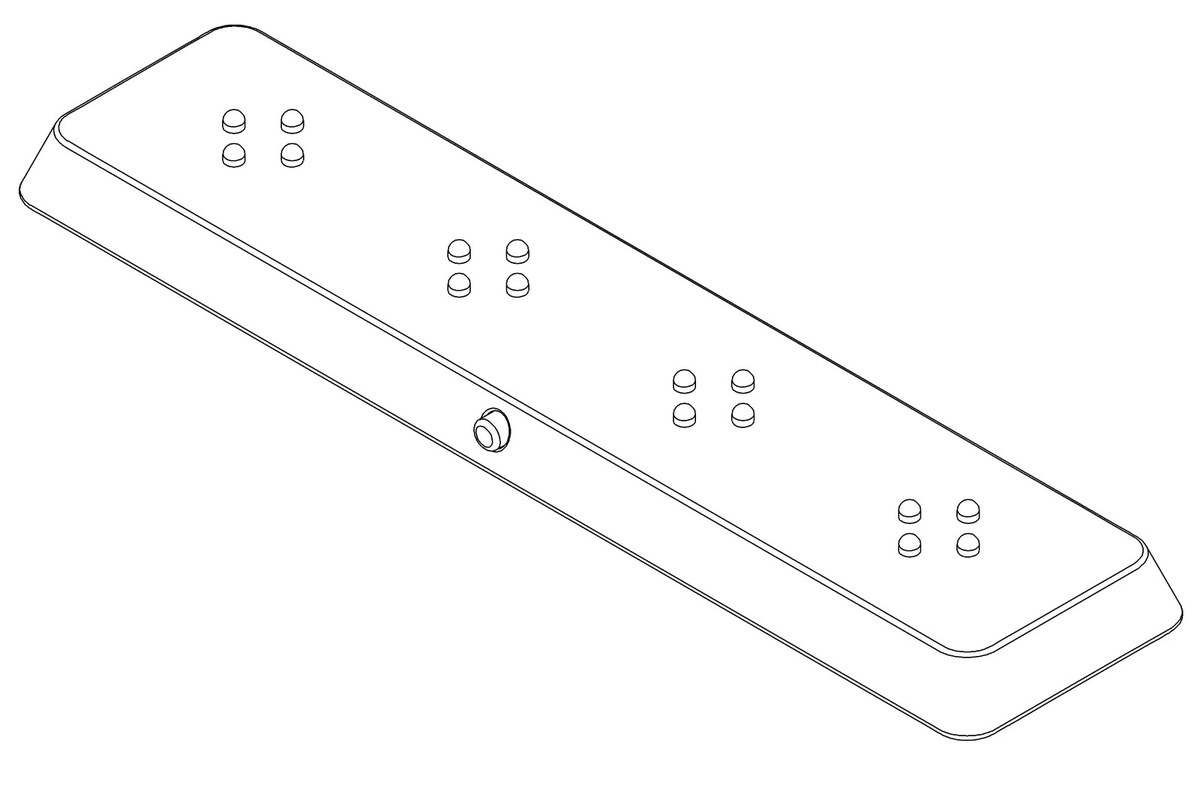

이번 사례는 LED 모듈입니다. 설명에 상부에 다수개의 LED가 구비되어, 참고도면 1.1에 도시된 바와 같이, 보조기구를 통해 발광되는 것이라고 적었죠. 불이 켜진 모습은 참고도면에 있습니다. 본 도면 여덟 장은 꺼진 상태고요. 빛의 색이나 밝기는 형태가 아니니 그렇게 두는 것이 맞습니다. 지켜지는 것은 기판의 윤곽과 LED가 박힌 자리, 그 간격이죠. 켜면 그 배열대로 점이 찍히고요.

부품으로 낸 건

물품명이 LED 모듈입니다. 조명 기구가 아니라 그 안에 들어가는 모듈이죠. 보조기구를 통해 발광된다고 적은 것도 이 모듈만으로는 켜지지 않는다는 뜻이고요. 부품을 만들어 납품하는 자리에서는 이 단위가 거래 단위입니다. 앞서 본 격막 필터, 펌프 커버, 브라켓과 같은 자리죠. 완제품으로 내면 그 기구의 형태까지 들어가 범위가 좁아지고요. 재질은 금속 및 합성수지재, 로카르노는 26-04로 조명 쪽입니다.

본 LED모듈디자인 건은 디자인출원 후 약 5개월 만에 등록으로 이어졌습니다.
