파팅라인도 형태인가요?

겉에 남는 선이면 보입니다. 그 위치가 인상을 바꾸죠. 만드는 방식이 형태에 남습니다.

안쪽 구조를 어떻게 보이나요?

분해된 모습을 본 도면에 둡니다. 겉으로는 안 보이니까요. 그러면 그 구조까지 권리에 듭니다.

스마트라는 말을 물품명에 넣어도 되나요?

실제 그런 기능이 있으면 넣습니다. 견줄 자료가 좁아지죠. 다만 기능 자체는 특허가 맡습니다.

디자인

쓰레기통디자인, 금형 자국을 줄인 구조를 담은 디자인등록 사례

#쓰레기통디자인 #디자인등록 #디자인출원 #로카르노 09-09 #파팅라인

2026.08.13윤웅채 변리사

#쓰레기통디자인스마트 쓰레기통
#디자인등록30-1252551
#소요기간디자인출원 후 등록까지 2개월

사례 미리보기

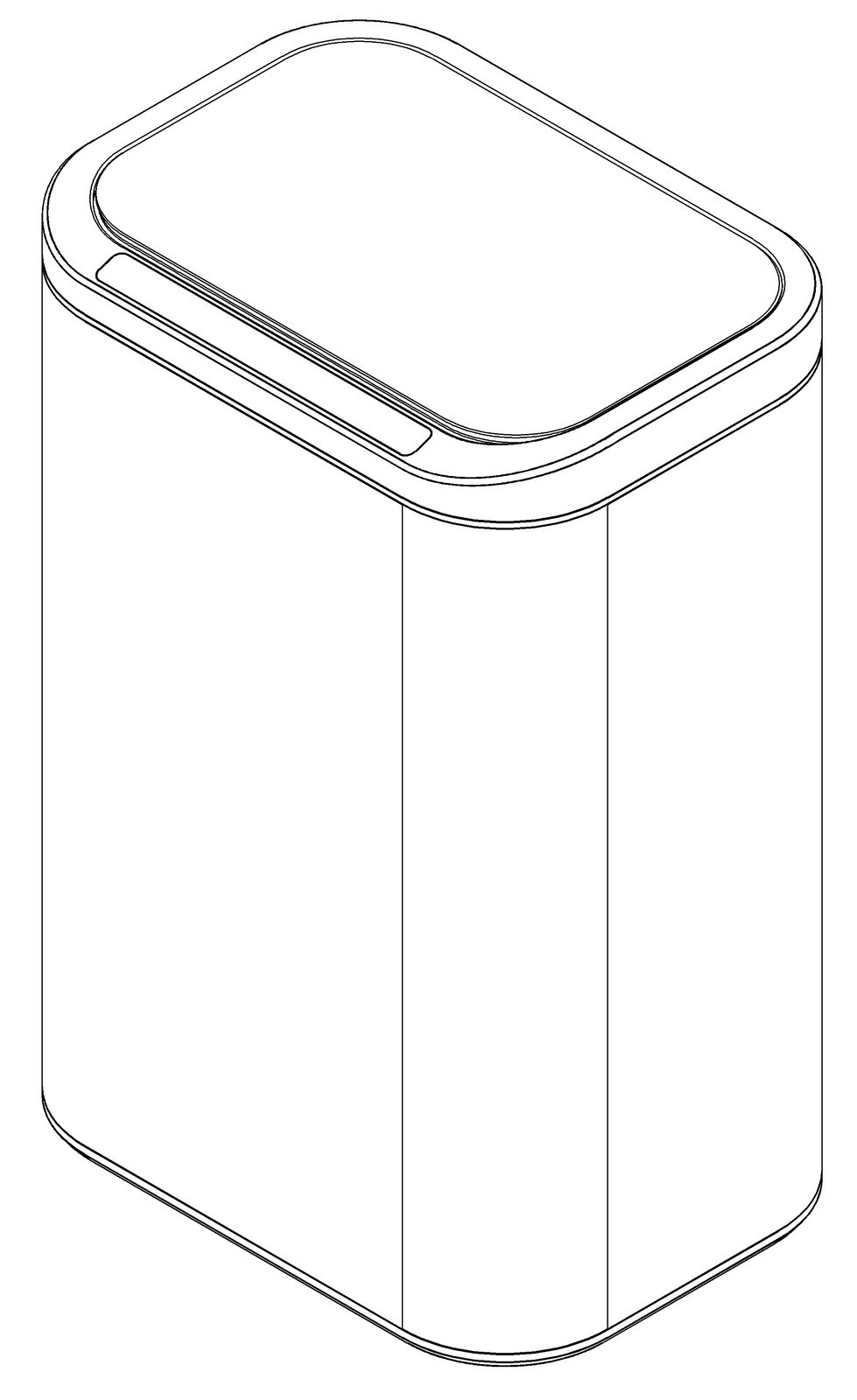

쓰레기통디자인, 봉투 양측을 물어 손잡이 역할을 하는 홀더 구조를 두고, 뚜껑과 몸체가 만나는 자리의 파팅라인을 줄인 쓰레기통이 도면 아홉 장으로 디자인등록됐습니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 쓰레기통디자인을 준비할 때 자주 나오는 질문을 정리했습니다.

등록 개요

물품명: 스마트 쓰레기통
물품분류: 로카르노 09-09 (제9류 포장용 용기)
출원번호(일자): 30-2023-0051408 (2023.12.15)
등록번호(일자): 30-1252551 (2024.02.29)

2023.12.15

디자인 출원

30-2023-0051408

2024.02.29

디자인 등록

30-1252551

사례 소개

쓰레기통디자인은 봉투를 어떻게 물리느냐가 갈립니다. 그 자리는 안에 있죠.

파팅라인이라는 말

이번 사례는 스마트 쓰레기통입니다. 설명에 쓰레기통의 뚜껑과 몸체 부분의 결합 부위에서 내부 홀더가 몸체 안쪽으로 결합이 되면서 부득이하게 발생되는 파팅라인을 최소화했다고 적었죠. 파팅라인은 사출 금형이 갈라지는 자리에 남는 선입니다. 플라스틱 제품이면 어디엔가 반드시 생기고요. 그 선을 눈에 덜 띄는 자리로 옮기거나 짧게 줄이면 겉이 매끈해집니다. 만드는 방식이 형태에 남는 셈이죠.

봉투가 손잡이가 된다

또 하나가 봉투걸이입니다. 내부 봉투걸이 구조에서 봉투의 양측이 쓰레기의 무게에 의해 빠지지 않으면서 손잡이 역할을 할 수 있는 홀더 구조로 형성되었다고 적었죠. 봉투를 걸어 두면 그 끝이 그대로 손잡이가 된다는 뜻입니다. 뺄 때 따로 묶을 필요가 없고요. 그 구조는 안에 있어 겉 도면으로는 보이지 않습니다. 그래서 도면 1.9를 분해된 모습으로 본 도면에 두었죠. 재질은 금속 및 합성수지재, 로카르노는 09-09입니다.

본 쓰레기통디자인 건은 디자인출원 후 약 2개월 만에 등록으로 이어졌습니다.
