부분디자인은 어떻게 표시하나요?

실선과 파선으로 나누거나 색으로 칠합니다. 어느 쪽이든 설명에 밝히죠. 그 한 줄이 뜻을 정합니다.

실선 안이 권리인가요 밖인가요?

건마다 다릅니다. 이 건은 실선이 안이죠. 반대로 적은 건도 있어 설명을 봐야 합니다.

분해도를 왜 본 도면에 두나요?

끼우면 안 보이는 자리가 있습니다. 물리는 구조가 그렇죠. 지키려면 본 도면에 둡니다.

디자인

연결부재디자인, 실선으로 그린 곳만 권리로 잡은 디자인등록 사례

#연결부재디자인 #디자인등록 #디자인출원 #로카르노 03-01 #부분 디자인

2026.08.13윤웅채 변리사

#연결부재디자인물품 보관함용 연결부재
#디자인등록30-1252939
#소요기간디자인출원 후 등록까지 3개월

사례 미리보기

연결부재디자인, 타공된 밑판에 종이 끈을 끼워 리모컨과 연필 꽂이로 쓰는 보관함의 연결부재가 부분디자인으로 등록됐습니다. 실선으로 표현한 부분이 등록받고자 하는 부분입니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 연결부재디자인을 준비할 때 자주 나오는 질문을 정리했습니다.

등록 개요

물품명: 물품 보관함용 연결부재
물품분류: 로카르노 03-01 (제3류 여행용품)
출원번호(일자): 30-2023-0049666 (2023.12.06)
등록번호(일자): 30-1252939 (2024.03.04)

2023.12.06

디자인 출원

30-2023-0049666

2024.03.04

디자인 등록

30-1252939

사례 소개

연결부재디자인은 물건 전체가 아니라 끼워지는 자리입니다. 그 자리만 실선으로 그렸죠.

실선이 권리 안이다

이번 사례는 물품 보관함용 연결부재입니다. 설명에 본원 디자인은 부분 디자인으로서 실선으로 표현한 부분이 디자인으로서 등록받고자 하는 부분이라고 적었죠. 앞서 본 가방 건은 노란색 밖이 권리였는데 여기는 실선 안입니다. 표시 방법이 다를 뿐 뜻은 같고요. 나머지는 파선이나 흐린 선으로 그려 권리 밖으로 두었을 겁니다. 어느 쪽이든 설명에 밝혀 두어야 뜻이 정해집니다.

접착제 없이 물린다

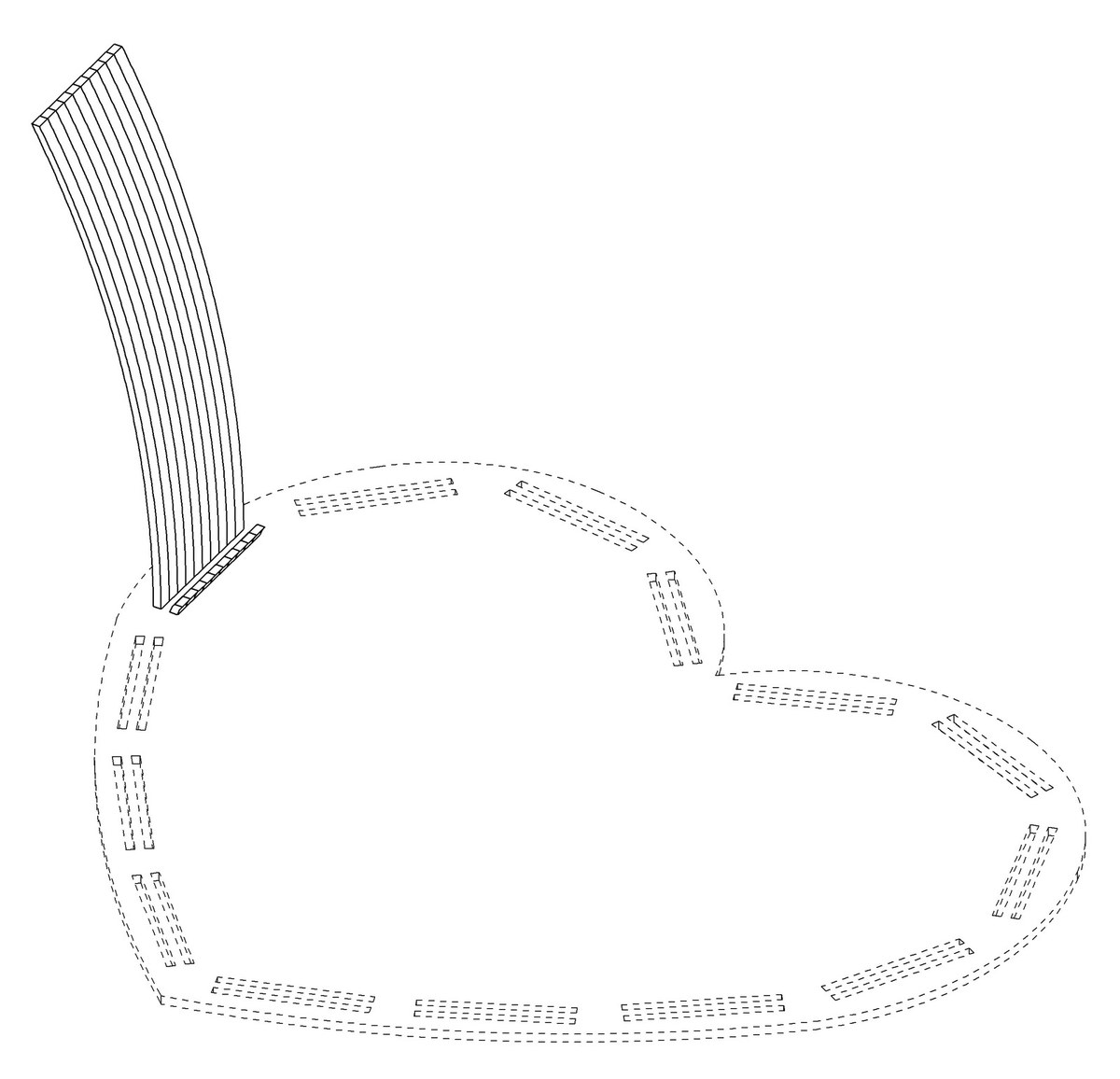

설명에 타공된 밑판에 다수의 종이 끈을 결합하여 리모콘, 연필 등의 꽂이로 사용되는 것으로, 접착제 및 별도의 재료 없이도 종이 끈이 빠지지 않는 특징이 있다고 적었습니다. 구멍의 모양이 끈을 물어 준다는 뜻이죠. 그 물리는 구조가 이 건의 핵심이라 그 부분만 실선으로 남긴 것이고요. 도면 1.9는 분해된 상태로 본 도면에 두었습니다. 끼우면 안 보이는 자리니까요. 재질은 종이 및 합성수지재, 로카르노는 03-01입니다.

본 연결부재디자인 건은 디자인출원 후 약 3개월 만에 등록으로 이어졌습니다.
