여는 과정을 다 담아야 하나요?

단계가 여럿이면 참고도면을 나눠 둡니다. 이해를 돕는 자리죠. 범위에는 들지 않습니다.

특징이 여는 데 있으면 어떻게 하나요?

그 상태를 본 도면에 두는 방법이 있습니다. 다만 닫힌 모습이 빠지죠. 무엇을 지킬지 정합니다.

겹층으로 만든 부분도 형태인가요?

닫아 두어도 보이면 형태입니다. 입체감이 인상을 만들죠. 도면에 담깁니다.

디자인

이중뚜껑박스디자인, 참고도면 넉 장으로 여는 과정을 담은 디자인등록 사례

#이중뚜껑박스디자인 #디자인등록 #디자인출원 #로카르노 09-03 #절개부

2026.08.13윤웅채 변리사

#이중뚜껑박스디자인포장용 박스
#디자인등록30-1253094
#소요기간디자인출원 후 등록까지 1개월

사례 미리보기

이중뚜껑박스디자인, 생강즙 등을 담는 종이 상자로, 뚜껑이 내부와 외부 이중으로 되어 있고 절개부를 뜯으면 스틱이 위로 올라옵니다. 도면대용 사진 일곱 장으로 디자인등록됐습니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 이중뚜껑박스디자인을 준비할 때 자주 나오는 질문을 정리했습니다.

등록 개요

물품명: 포장용 박스
물품분류: 로카르노 09-03 (제9류 포장용 용기)
출원번호(일자): 30-2024-0006241 (2024.02.16)
등록번호(일자): 30-1253094 (2024.03.05)

2024.02.16

디자인 출원

30-2024-0006241

2024.03.05

디자인 등록

30-1253094

사례 소개

이중뚜껑박스디자인은 여는 과정이 여러 단계입니다. 그 단계를 다 담아야 하죠.

참고도면이 넷

이번 사례는 포장용 박스입니다. 설명이 유난히 깁니다. 윗면의 개폐 가능한 뚜껑이 일체형으로 형성되되 내부뚜껑부와 외부뚜껑부로 이중 뚜껑이 형성되어 있고, 개봉 시 외부의 절개부를 뜯을 경우 내용물이 위로 들어나도록 형성되며, 윗뚜껑 체결부 및 고정부가 겹층으로 제작되어 입체감을 준다고 적었죠. 그래서 참고도면이 넷입니다. 겉뚜껑을 연 상태, 속뚜껑을 연 상태, 절개한 상태, 그리고 겹층 부분이고요.

닫힌 상태가 본 도면

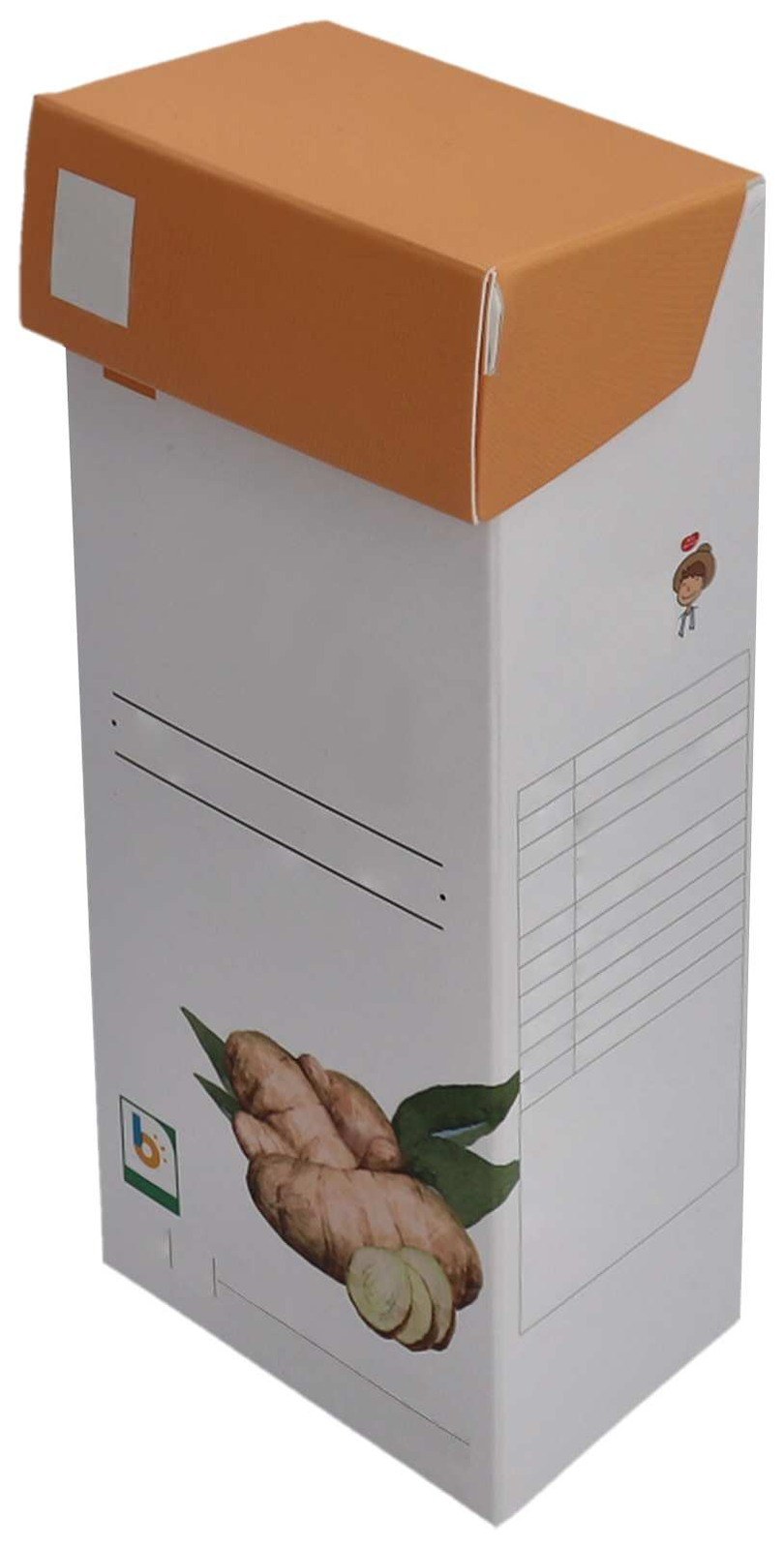

본 도면 일곱 장은 닫힌 상태입니다. 여는 과정은 전부 참고도면으로 갔죠. 파는 자리에서 보이는 모습이 닫힌 쪽이니 그것이 맞습니다. 다만 이 건의 특징은 대부분 여는 과정에 있고요. 참고도면은 범위 밖이라 그 부분까지 지켜지지는 않습니다. 지켜지는 것은 닫힌 상자의 겉모양과 겹층으로 만든 뚜껑 부분의 입체감이죠. 그 겹층은 닫아 두어도 보이니까요. 재질은 종이재, 로카르노는 09-03입니다.

본 이중뚜껑박스디자인 건은 디자인출원 후 약 1개월 만에 등록으로 이어졌습니다.
