디자인

클램프디자인, 거치대를 잡아 주는 부품만 낸 디자인등록 사례

#클램프디자인 #디자인등록 #디자인출원 #로카르노 14-06 #거치대

2026.08.13윤웅채 변리사

#클램프디자인태블릿 거치대 고정용 클램프
#디자인등록30-1253316
#소요기간디자인출원 후 등록까지 2개월

사례 미리보기

클램프디자인, 태블릿 거치대를 조절하고 고정하는 데 쓰는 클램프가 도면 여덟 장으로 디자인등록됐습니다. 거치대에 물린 모습은 참고도면에 담았습니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 클램프디자인을 준비할 때 자주 나오는 질문을 정리했습니다.

등록 개요

물품명: 태블릿 거치대 고정용 클램프
물품분류: 로카르노 14-06 (제14류 정보기기)
출원번호(일자): 30-2023-0053744 (2023.12.29)
등록번호(일자): 30-1253316 (2024.03.06)

2023.12.29

디자인 출원

30-2023-0053744

2024.03.06

디자인 등록

30-1253316

사례 소개

클램프디자인은 거치대의 한 부품입니다. 그 부품만 떼어 냈죠.

이름이 세 겹이다

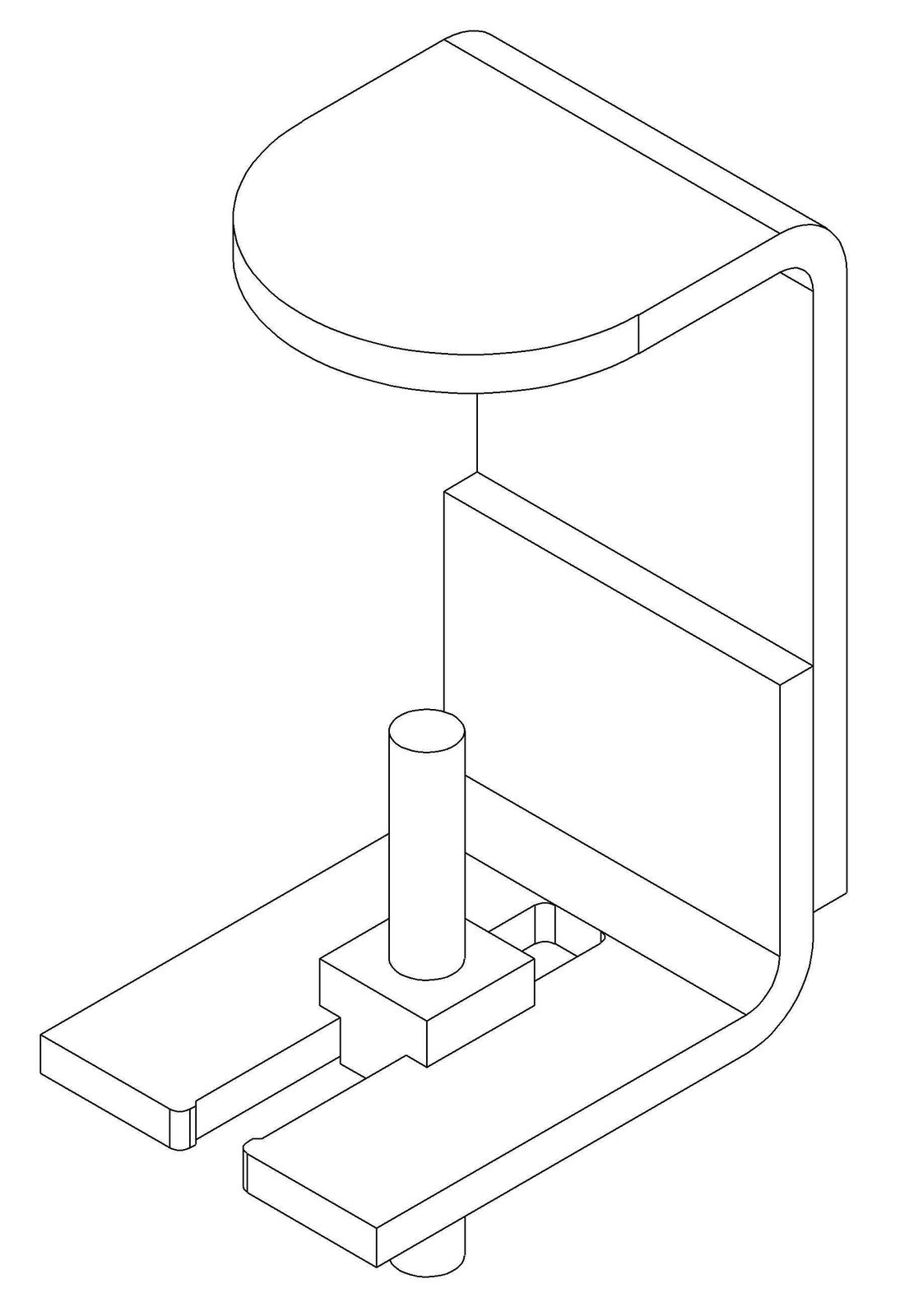

이번 사례는 태블릿 거치대 고정용 클램프입니다. 물품명이 세 겹으로 좁혀졌죠. 태블릿을 받치는 거치대, 그 거치대를 고정하는 클램프고요. 설명에는 참고도면 1에서와 같이 태블릿 거치대를 조절 및 고정하는 데 사용된다고만 적었습니다. 앞서 본 디스펜서 펌프 헤드 커버와 같은 구조죠. 부품을 만들어 파는 회사라면 이 단위가 곧 거래 단위입니다. 견줄 자료도 같은 부품들로 좁아지고요.

조이는 물건의 도면

클램프는 조이는 물건입니다. 손잡이를 돌리거나 눌러 물리죠. 그러면 벌어진 상태와 조인 상태가 다릅니다. 본 도면 여덟 장은 그중 한 상태고요. 무엇에 물린 모습은 참고도면에 뒀습니다. 물린 상태를 본 도면에 두면 거치대 모양까지 형태에 들어 범위가 좁아지니까요. 부품만 두면 어떤 거치대에 물려도 이 등록이 미치고요. 재질은 금속 및 합성수지재, 로카르노는 14-06입니다.

본 클램프디자인 건은 디자인출원 후 약 2개월 만에 등록으로 이어졌습니다.
