투명한 부분은 어떻게 그리나요?

회색으로 칠하거나 선을 가늘게 합니다. 어느 쪽이든 설명에 밝히죠. 적지 않으면 뜻이 갈립니다.

비치는 안쪽도 형태인가요?

도면에 그려져 있으면 담깁니다. 굵기로 앞뒤를 나누죠. 설명이 그 뜻을 정합니다.

떼는 보조판은 어디에 두나요?

분해한 모습을 본 도면에 두면 그 상태까지 듭니다. 참고도면이면 밖이죠. 지키려면 본 도면입니다.

디자인

화로대디자인, 유리 너머로 비치는 것을 얇은 선으로 그린 디자인등록 사례

#화로대디자인 #디자인등록 #디자인출원 #로카르노 07-02 #투명

2026.08.14윤웅채 변리사

#화로대디자인화로대
#디자인등록30-1254620
#소요기간디자인출원 후 등록까지 9개월

사례 미리보기

화로대디자인, 캠핑에서 숯이나 화목을 넣고 불을 지피는 화로대가 도면 아홉 장으로 디자인등록됐습니다. 전면 유리는 투명하고 안쪽에 비치는 부분은 얇은 선으로 그렸습니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 화로대디자인을 준비할 때 자주 나오는 질문을 정리했습니다.

등록 개요

물품명: 화로대
물품분류: 로카르노 07-02 (제7류 가정용품)
출원번호(일자): 30-2023-0023098 (2023.06.16)
등록번호(일자): 30-1254620 (2024.03.15)

2023.06.16

디자인 출원

30-2023-0023098

2024.03.15

디자인 등록

30-1254620

사례 소개

화로대디자인은 유리가 앞에 붙었습니다. 유리 너머가 보이니 그것을 어떻게 그릴지가 문제죠.

비치는 것을 얇게 그렸다

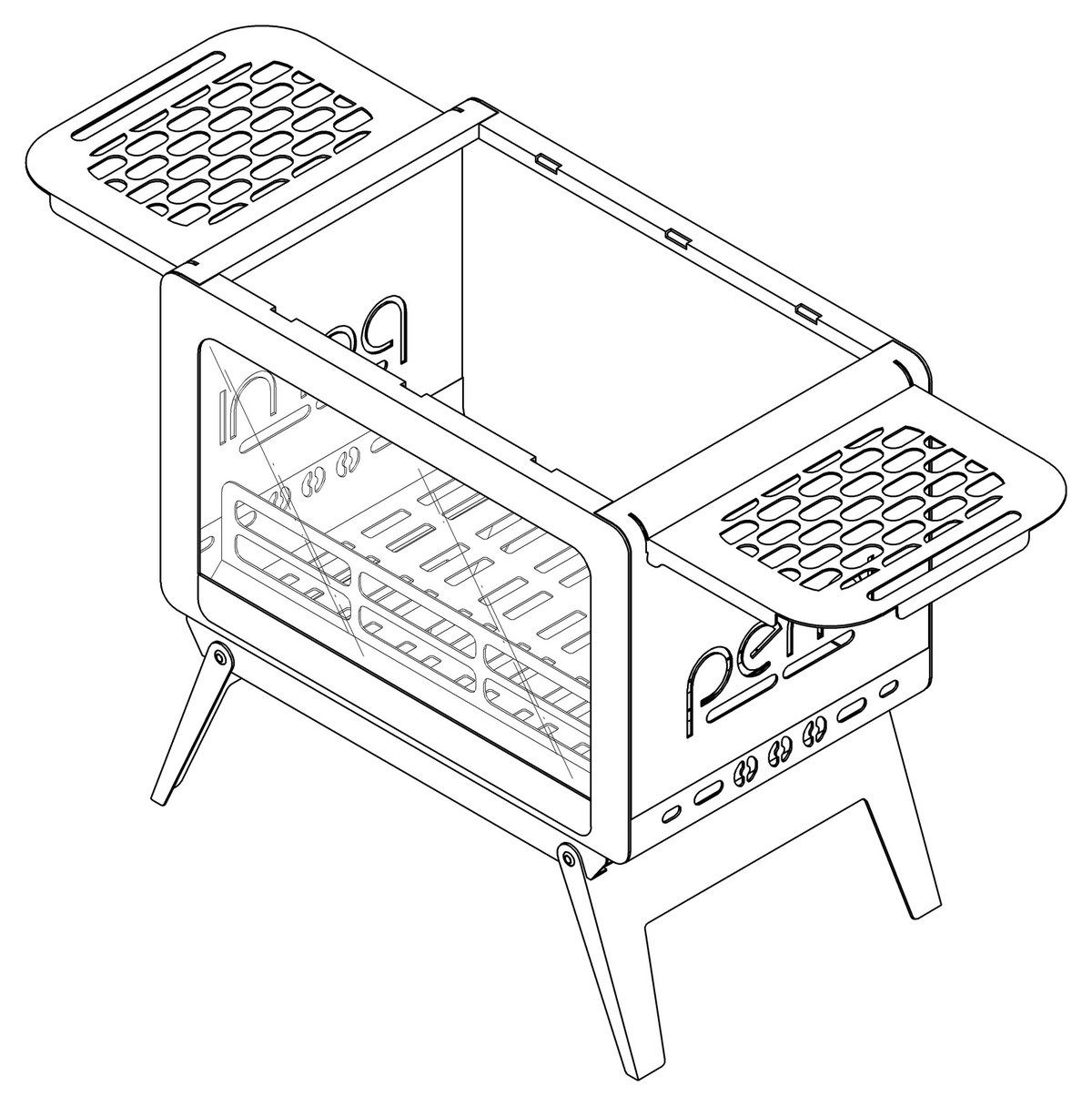

이번 사례는 화로대입니다. 설명에 전면 중앙에 구성된 유리는 투명한 것으로, 내부에 투영되는 부분은 얇은 선으로 표현한 것이라고 적었죠. 유리 뒤로 보이는 안쪽 구조를 도면에 그리되 선을 가늘게 했다는 뜻입니다. 굵은 선으로 그리면 겉에 있는 것처럼 읽히니까요. 앞서 본 포장지 건은 투명한 곳을 회색으로 칠했는데 여기는 선의 굵기로 나눴습니다. 어느 쪽이든 설명에 밝혀 두는 것이 요령이죠.

보조판은 떼어 낸다

또 하나 적어 둔 것이 있습니다. 좌우측에 구성된 보조판은 필요에 따라 탈부착이 가능하다고요. 그래서 도면 1.9를 일부분 분해한 상태로 두었습니다. 참고도면이 아니라 본 도면이라 그 상태까지 형태에 들죠. 재질은 유리 및 금속재입니다. 불을 다루는 물건에 유리를 쓴 것이 이 건의 특징이고요. 불꽃이 보이게 하려는 것이겠죠. 로카르노는 07-02, 조리기구 쪽입니다.

본 화로대디자인 건은 디자인출원 후 약 9개월 만에 등록으로 이어졌습니다.
