길이가 달라져도 같은 디자인인가요?

크기는 권리에 들지 않습니다. 단면과 물리는 구조가 형태죠. 비율이 같으면 같습니다.

분해도를 본 도면에 두어도 되나요?

가려진 자리를 보이려면 그렇게 합니다. 참고도면에 두면 밖이죠. 지키려면 본 도면에 둡니다.

물품명을 길게 적으면 어떤가요?

견줄 자료가 좁아집니다. 통과는 수월해지죠. 다만 권리도 그 범위로 섭니다.

디자인

브라켓디자인, 부품을 떼어 놓은 그림을 더한 디자인등록 사례

#브라켓디자인 #디자인등록 #디자인출원 #로카르노 13-04 #분해

2026.08.14윤웅채 변리사

#브라켓디자인조립식 지붕패널 구조물 설치용 브라켓
#디자인등록30-1255090
#소요기간디자인출원 후 등록까지 3개월

사례 미리보기

브라켓디자인, 조립식 지붕패널 위 구조물을 받치는 브라켓이 도면 아홉 장으로 디자인등록됐습니다. 마지막 한 장은 일부분을 분해한 상태입니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 브라켓디자인을 준비할 때 자주 나오는 질문을 정리했습니다.

등록 개요

물품명: 조립식 지붕패널 구조물 설치용 브라켓
물품분류: 로카르노 13-04 (제13류 전기기기)
출원번호(일자): 30-2023-0052791 (2023.12.26)
등록번호(일자): 30-1255090 (2024.03.20)

2023.12.26

디자인 출원

30-2023-0052791

2024.03.20

디자인 등록

30-1255090

사례 소개

브라켓디자인은 여러 부품이 물린 물건입니다. 물린 채로는 안이 안 보이죠.

길이를 바꿔 쓰는 부품

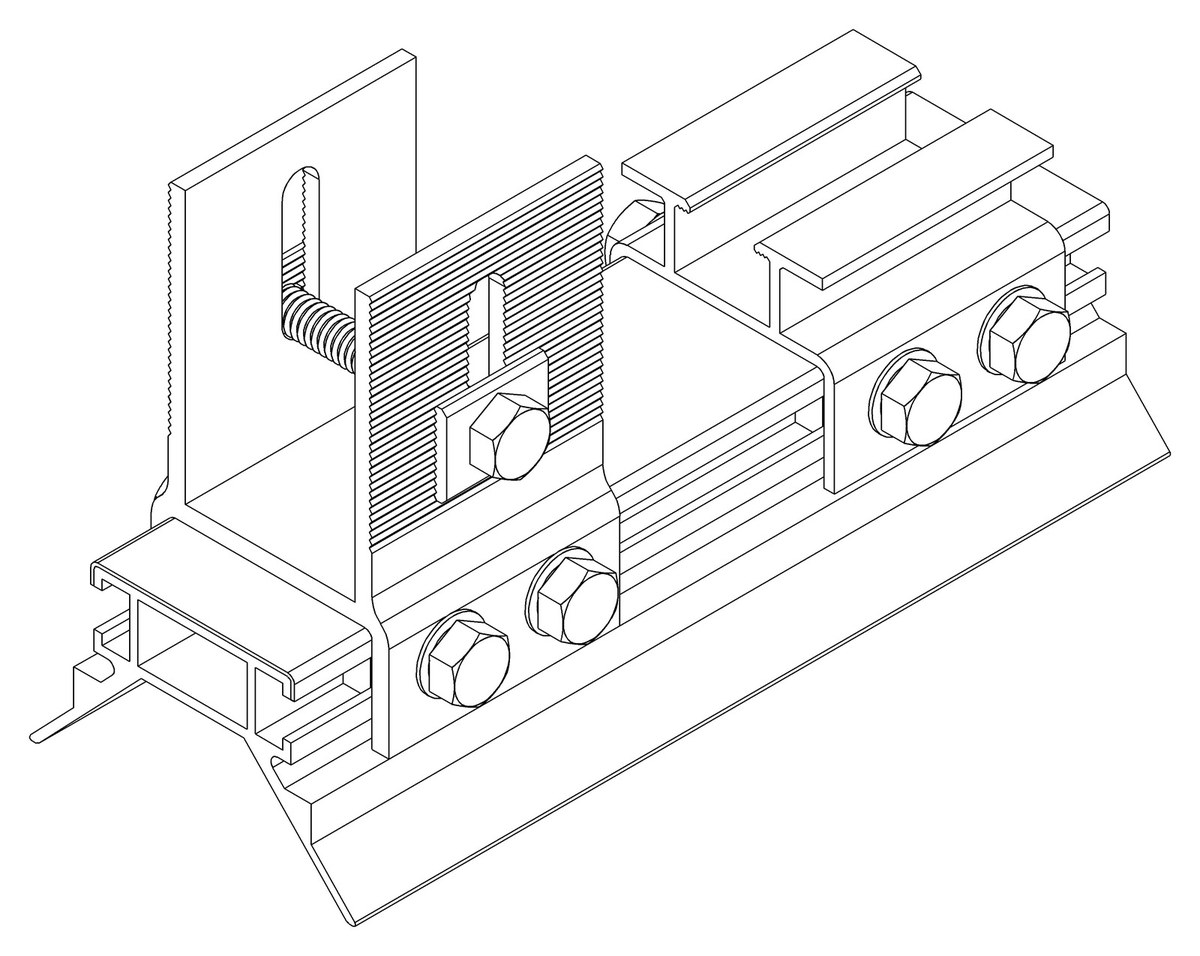

이번 사례는 조립식 지붕패널 구조물 설치용 브라켓입니다. 설명에 조립식 지붕패널위 설치되는 구조물을 지지하기 위해 사용되는 것으로, 필요에 따라 레일의 길이를 짧거나 길게 성형 가능하고, 각각의 부품을 상황에 맞게 위치시킨 후 볼트로 고정할 수 있도록 한 것이라고 적었죠. 현장마다 길이가 달라지는 물건입니다. 다만 길이는 권리에 들지 않고요. 지켜지는 것은 단면의 모양과 부품이 맞물리는 구조죠.

분해도를 본 도면에 뒀다

도면 아홉 장 중 마지막이 일부분을 분해한 상태입니다. 참고도면이 아니라 본 도면이죠. 조립한 채로는 볼트 자리나 레일에 물리는 홈이 가려집니다. 떼어 놓아야 그 형태가 드러나고요. 앞서 본 슬리퍼나 탁상 장식품도 분리 상태를 본 도면에 두었는데 같은 이유입니다. 물품명이 길게 좁혀진 것도 눈에 띄죠. 조립식 지붕패널용이라고 못박아 견줄 자료를 그 범위로 한정했고요. 재질은 금속 또는 합성수지재, 로카르노는 13-04입니다.

본 브라켓디자인 건은 디자인출원 후 약 3개월 만에 등록으로 이어졌습니다.
