3D파일로도 낼 수 있나요?

낼 수 있습니다. 입체 데이터에 모든 방향이 담기죠. 곡면 물건에 특히 맞습니다.

여섯 면 도면이 없어도 되나요?

3D파일이 그것을 대신합니다. 형태가 다 잡히니까요. 평면 도면과 섞어 낼 수도 있습니다.

모티브를 적으면 권리가 생기나요?

읽는 실마리일 뿐입니다. 나비 모양 전부를 막지는 못하죠. 지켜지는 것은 낸 형태입니다.

디자인

괄사도구디자인, 도면 대신 3D파일 한 개를 낸 디자인등록 사례

#괄사도구디자인 #디자인등록 #디자인출원 #로카르노 24-02 #3D파일

2026.08.14윤웅채 변리사

#괄사도구디자인괄사 마사지 도구
#디자인등록30-1258023
#소요기간디자인출원 후 등록까지 2개월

사례 미리보기

괄사도구디자인, 나비를 모티브로 형상화한 괄사 마사지 도구가 도면 한 장, 그것도 3D파일 형태로 디자인등록됐습니다. 재질은 도자기재 및 합성수지재입니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 괄사도구디자인을 준비할 때 자주 나오는 질문을 정리했습니다.

등록 개요

물품명: 괄사 마사지 도구
물품분류: 로카르노 24-02 (제24류 의료기기)
출원번호(일자): 30-2024-0005910 (2024.02.14)
등록번호(일자): 30-1258023 (2024.04.16)

2024.02.14

디자인 출원

30-2024-0005910

2024.04.16

디자인 등록

30-1258023

사례 소개

괄사도구디자인은 곡면이 전부입니다. 그 곡면을 평면 도면으로 옮기기가 어렵죠.

3D파일로 냈다

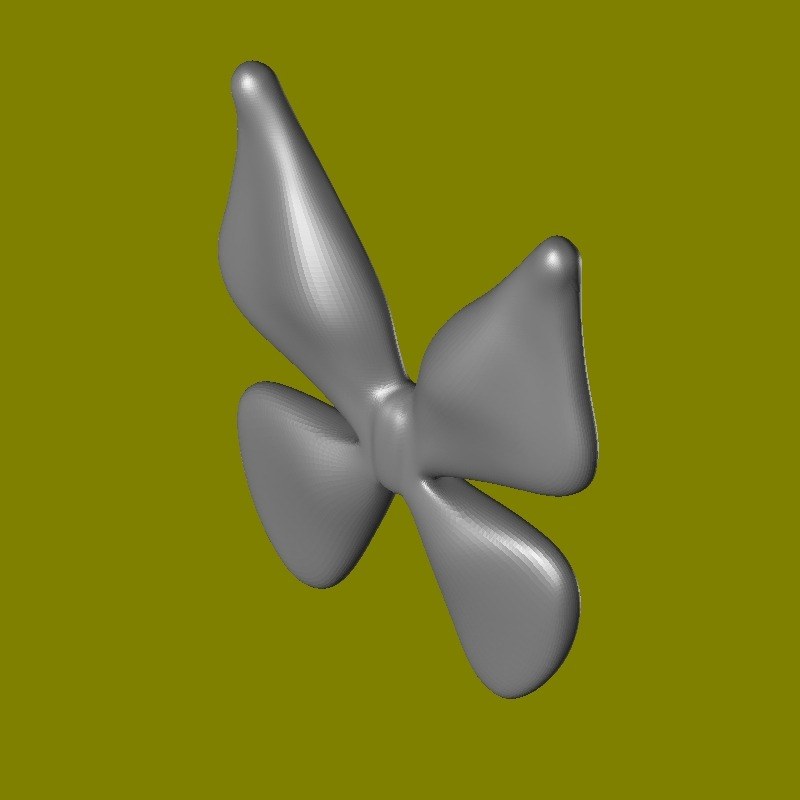

이번 사례는 괄사 마사지 도구입니다. 설명이 짧죠. 도면 1은 본원 디자인의 전체적인 형상을 표현한 3D파일이라고만 적었습니다. 여섯 면 도면이 없습니다. 3D파일 하나로 갈음한 것이고요. 입체 데이터를 그대로 내면 모든 방향의 모습이 그 안에 들어 있으니까요. 곡면으로만 이루어진 물건은 평면 도면 여섯 장으로도 형태가 다 잡히지 않습니다. 이럴 때 쓰는 방식이죠. 준비하는 쪽도 훨씬 간단해집니다.

나비를 본떴다

형태는 나비를 모티브로 형상화한 것이라고 적었습니다. 얼굴을 포함한 다양한 신체부위를 경락 및 마사지하는 데 쓴다고도 했고요. 괄사 도구는 살을 긁는 물건이라 가장자리의 곡률과 두께가 쓰임을 정합니다. 나비 모양이면 날개의 벌어진 각도가 그 가장자리를 만들죠. 모티브를 적어 두면 형태를 읽는 실마리가 되지만 권리를 정하지는 않습니다. 지켜지는 것은 3D파일에 담긴 형태고요. 재질은 도자기재 및 합성수지재, 로카르노는 24-02입니다.

본 괄사도구디자인 건은 디자인출원 후 약 2개월 만에 등록으로 이어졌습니다.
