단면도도 권리에 드나요?

본 도면이면 듭니다. 속의 모양까지 형태가 되죠. 참고도면에 두면 밖입니다.

꽂아 쓰는 장식도 담아야 하나요?

쓰는 사람이 고르는 것이면 뺍니다. 끼운 모습은 참고도면에 두죠. 케이스의 형태만 지킵니다.

도면이 아홉 장이면 많은 편인가요?

여섯 면에 전체와 단면을 더하면 그쯤 됩니다. 속이 있는 물건이 그렇죠. 필요한 만큼 냅니다.

디자인

방향제케이스디자인, 잘라 본 도면을 한 장 더 낸 디자인등록 사례

#방향제케이스디자인 #디자인등록 #디자인출원 #로카르노 23-04 #단면도

2026.08.15윤웅채 변리사

#방향제케이스디자인차량용 방향제 케이스
#디자인등록30-1258950
#소요기간디자인출원 후 등록까지 6개월

사례 미리보기

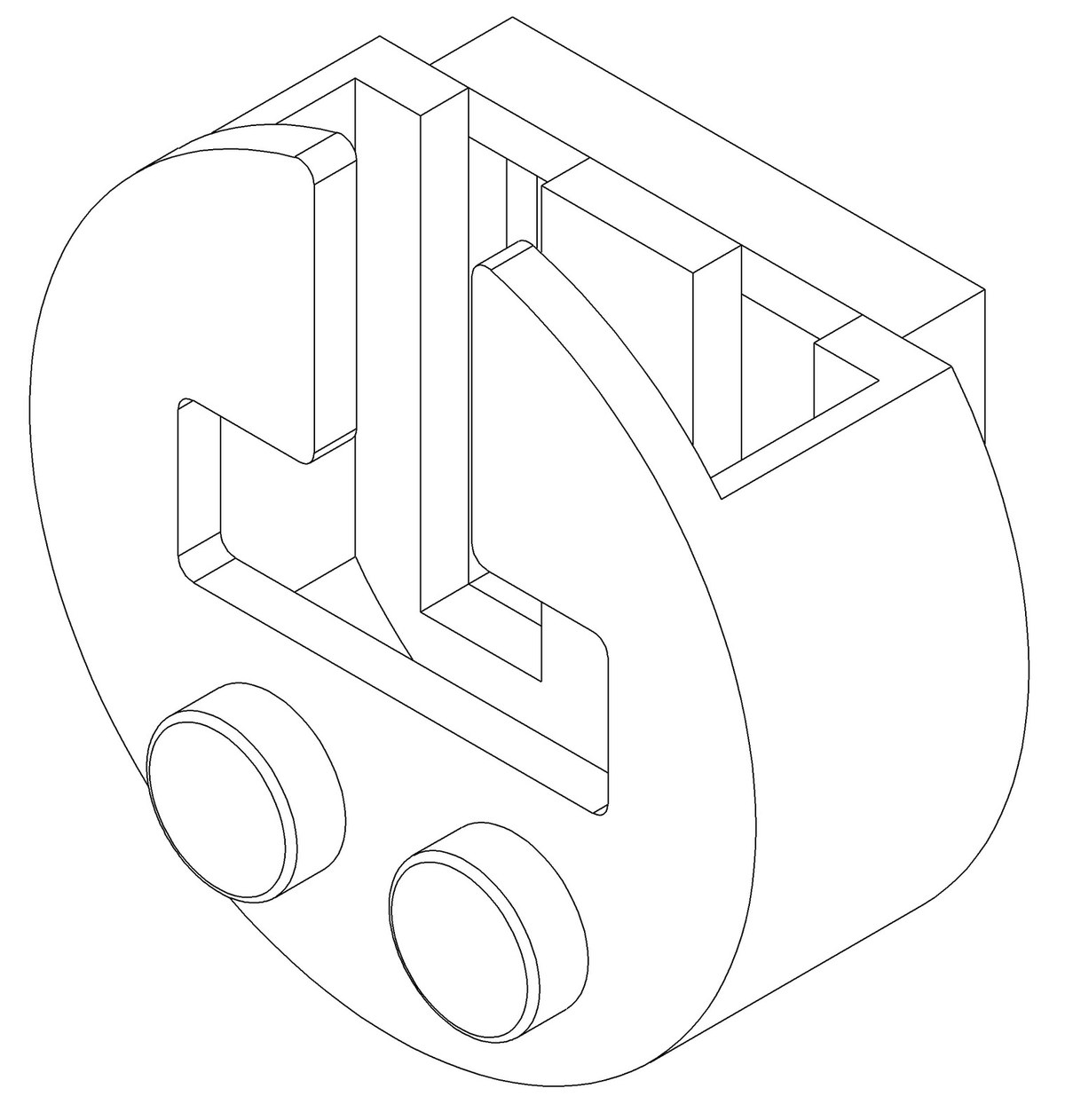

방향제케이스디자인, 상부 홈에 방향제 솜을 넣고 후면 클립으로 차량 송풍구에 다는 케이스가 도면 아홉 장으로 디자인등록됐습니다. 마지막 한 장은 정면 도면의 A-A선 단면입니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 방향제케이스디자인을 준비할 때 자주 나오는 질문을 정리했습니다.

등록 개요

물품명: 차량용 방향제 케이스
물품분류: 로카르노 23-04 (제23류 유체분배설비·위생설비)
출원번호(일자): 30-2023-0043393 (2023.11.03)
등록번호(일자): 30-1258950 (2024.04.24)

2023.11.03

디자인 출원

30-2023-0043393

2024.04.24

디자인 등록

30-1258950

사례 소개

방향제케이스디자인은 속이 빈 물건입니다. 그 빈 곳을 보여 주려면 잘라야 하죠.

홈이 세 군데다

이번 사례는 차량용 방향제 케이스입니다. 설명을 보면 홈이 여럿이죠. 상부에 형성된 홈에 방향제 솜을 넣고, 전면의 홈에 지비츠 및 레고를 결합하며, 후면에 클립을 결합하여 차량에 구비된 송풍구에 장착한다고 적었습니다. 위는 솜, 앞은 장식, 뒤는 클립입니다. 한 물건에 세 방향으로 끼우는 자리를 낸 셈이고요. 앞의 홈에 신발 장식이나 블록을 꽂게 한 것이 특히 눈에 띕니다. 쓰는 사람이 꾸미게 열어 둔 자리죠.

A-A선 단면

도면 아홉 장 중 마지막이 단면도입니다. 도면 1.3의 A-A선을 잘라 본 것이라고 적었죠. 겉 도면만으로는 상부 홈이 얼마나 깊은지, 벽이 얼마나 두꺼운지 알 수 없습니다. 잘라 두면 그 속이 드러나고요. 단면도는 참고도면이 아니라 본 도면이라 형태에 듭니다. 속의 모양까지 권리에 담기는 셈이죠. 쓰는 모습은 참고도면 두 장에 따로 담았습니다. 재질은 금속 및 합성수지재, 로카르노는 23-04입니다.

본 방향제케이스디자인 건은 디자인출원 후 약 6개월 만에 등록으로 이어졌습니다.
