바퀴를 빼고 내도 되나요?

사다 붙이는 부속이면 뺍니다. 형태가 그 부속에 묶이지 않죠. 쓰는 모습은 참고도면에 둡니다.

안쪽 선반도 형태에 드나요?

도면에 보이면 듭니다. 열린 형태로 내면 그대로 담기죠. 어디까지 보일지 도면이 정합니다.

도면 번호를 1.1처럼 붙이는 이유는요?

한 벌의 도면이라는 표시입니다. 여러 벌을 낼 때 갈라 두죠. 한 벌이면 앞 숫자가 하나입니다.

디자인

배식차디자인, 바퀴를 빼고 몸통만 낸 디자인등록 사례

#배식차디자인 #디자인등록 #디자인출원 #로카르노 12-02 #캐스터

2026.08.15윤웅채 변리사

#배식차디자인배식차
#디자인등록30-1260631
#소요기간디자인출원 후 등록까지 8개월

사례 미리보기

배식차디자인, 내부 선반에 식판을 담아 운반하고 배식하는 배식차가 도면 일곱 장으로 디자인등록됐습니다. 하단에 캐스터를 결합해 쓰는 모습은 참고도면에 담았습니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 배식차디자인을 준비할 때 자주 나오는 질문을 정리했습니다.

등록 개요

물품명: 배식차
물품분류: 로카르노 12-02 (제12류 운송·승강기)
출원번호(일자): 30-2023-0033163 (2023.08.25)
등록번호(일자): 30-1260631 (2024.05.09)

2023.08.25

디자인 출원

30-2023-0033163

2024.05.09

디자인 등록

30-1260631

사례 소개

배식차디자인은 몸통과 바퀴가 따로입니다. 어디까지를 도면에 담을지 정하죠.

붙여 쓰는 것을 참고도면에

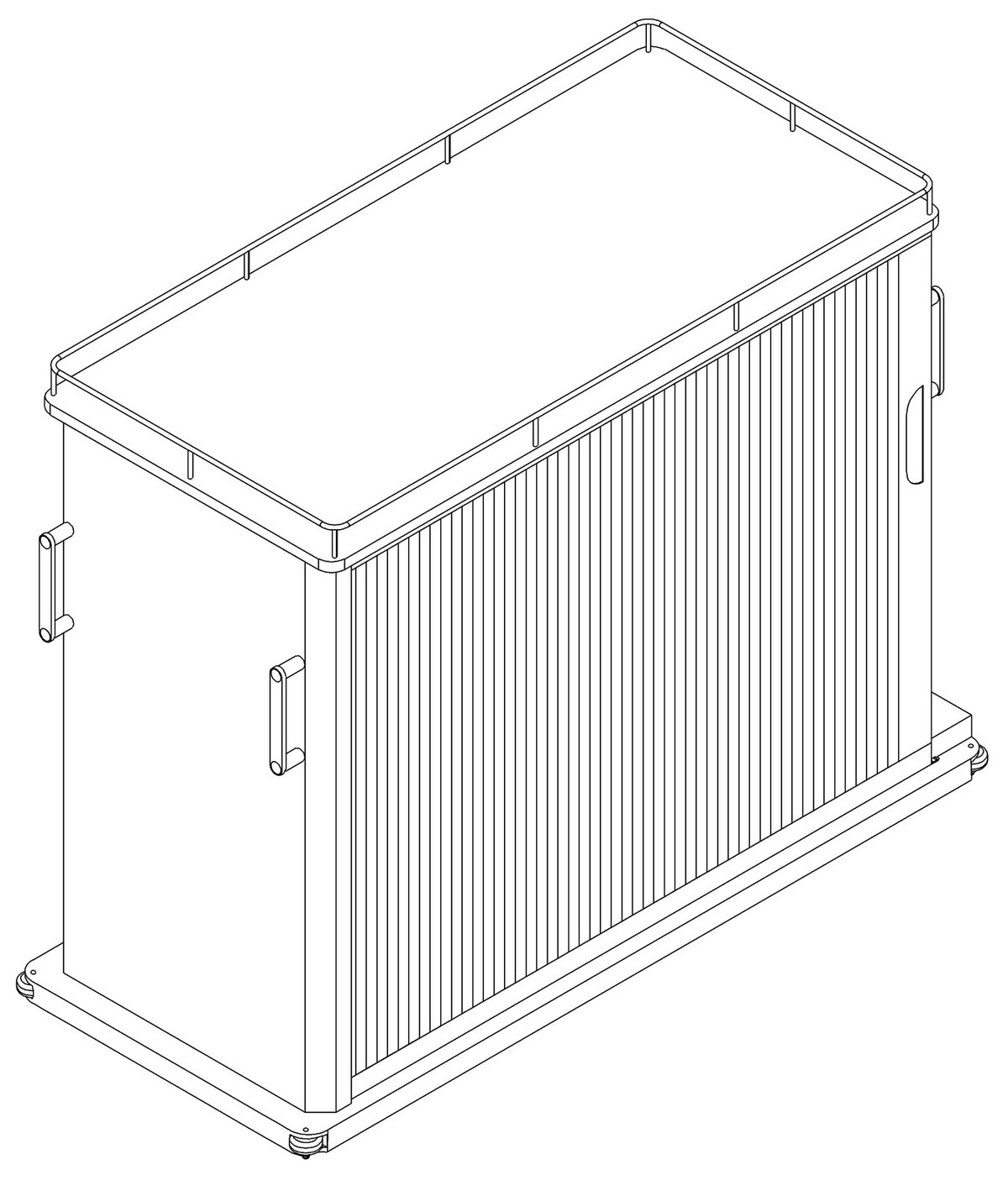

이번 사례는 배식차입니다. 설명에 참고도면 1.1에 도시된 바와 같이, 하단에 캐스터를 결합하여 사용되는 것으로, 내부의 선반에 식판 등을 수용하여 운반 및 배식하는 데 사용된다고 적었죠. 캐스터가 참고도면 쪽에 있습니다. 본 도면 일곱 장에는 몸통만 담긴 셈이고요. 바퀴는 규격품이라 사다 붙이는 부속입니다. 그것까지 본 도면에 넣으면 형태가 그 바퀴에 묶이죠. 몸통만 두면 어떤 바퀴를 달아도 권리가 유지됩니다.

안이 보이는 물건

배식차는 선반이 안에 있습니다. 겉만 보아서는 몇 단인지, 간격이 얼마인지 알 수 없죠. 그래서 정면 도면이 특히 중요한 자리고요. 문이 열려 있는 형태면 안쪽 선반이 그대로 드러나고, 닫힌 형태면 겉면이 인상을 만듭니다. 도면 번호를 1.1부터 1.7까지 붙인 것도 눈에 띄죠. 한 벌의 도면이라는 뜻입니다. 재질은 금속 및 합성수지재, 로카르노는 12-02로 운반용 차량 쪽입니다.

본 배식차디자인 건은 디자인출원 후 약 8개월 만에 등록으로 이어졌습니다.
