접히는 부품은 어느 상태로 내나요?

기본이 되는 한 상태로 냅니다. 나머지는 참고도면이나 분해도에 두죠. 쓰는 모습을 기준으로 삼습니다.

한 형태가 두 일을 하면요?

설명에 그 뜻을 적어 둡니다. 형태를 왜 그렇게 잡았는지 읽히죠. 다만 지켜지는 것은 형태입니다.

안전과 관련되면 인증이 필요한가요?

방범 성능은 별도 기준을 봅니다. 등록과는 별개죠. 형태를 지키는 일과 판매 자격은 다릅니다.

디자인

방범망부재디자인, 반달로 만든 연결부를 세운 디자인등록 사례

#방범망부재디자인 #디자인등록 #디자인출원 #로카르노 25-02 #반달모양

2026.08.15윤웅채 변리사

#방범망부재디자인안전방범 방충망용 부재
#디자인등록30-1262217
#소요기간디자인출원 후 등록까지 9개월

사례 미리보기

방범망부재디자인, 방범망과 방범창을 고정하며 연결부를 반달모양으로 만들어 접고 펴기 쉽게 한 부재가 도면 아홉 장과 참고도면 한 장으로 디자인등록됐습니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 방범망부재디자인을 준비할 때 자주 나오는 질문을 정리했습니다.

등록 개요

물품명: 안전방범 방충망용 부재
물품분류: 로카르노 25-02 (제25류 건축물 및 건축부재)
출원번호(일자): 30-2023-0031734 (2023.08.16)
등록번호(일자): 30-1262217 (2024.05.23)

2023.08.16

디자인 출원

30-2023-0031734

2024.05.23

디자인 등록

30-1262217

사례 소개

방범망부재디자인은 창에 붙는 작은 조각입니다. 그 조각이 여닫는 일을 하죠.

반달로 만든 자리

이번 사례는 안전방범 방충망용 부재입니다. 설명에 연결부가 반달모양으로 형성되어 접고 펴기가 용이하다고 적었죠. 그리고 펼쳤을 경우 방범망 및 방범창이 일자로 펼쳐지며 이탈 방지가 된다고 했습니다. 둥글게 만든 자리가 접히는 축이 되면서 다 펴면 더 넘어가지 않게 걸리는 구성이고요. 한 형태가 두 일을 하는 셈입니다. 그 반달의 곡률이 겉으로 드러나 형태가 되죠.

분해도와 사용상태

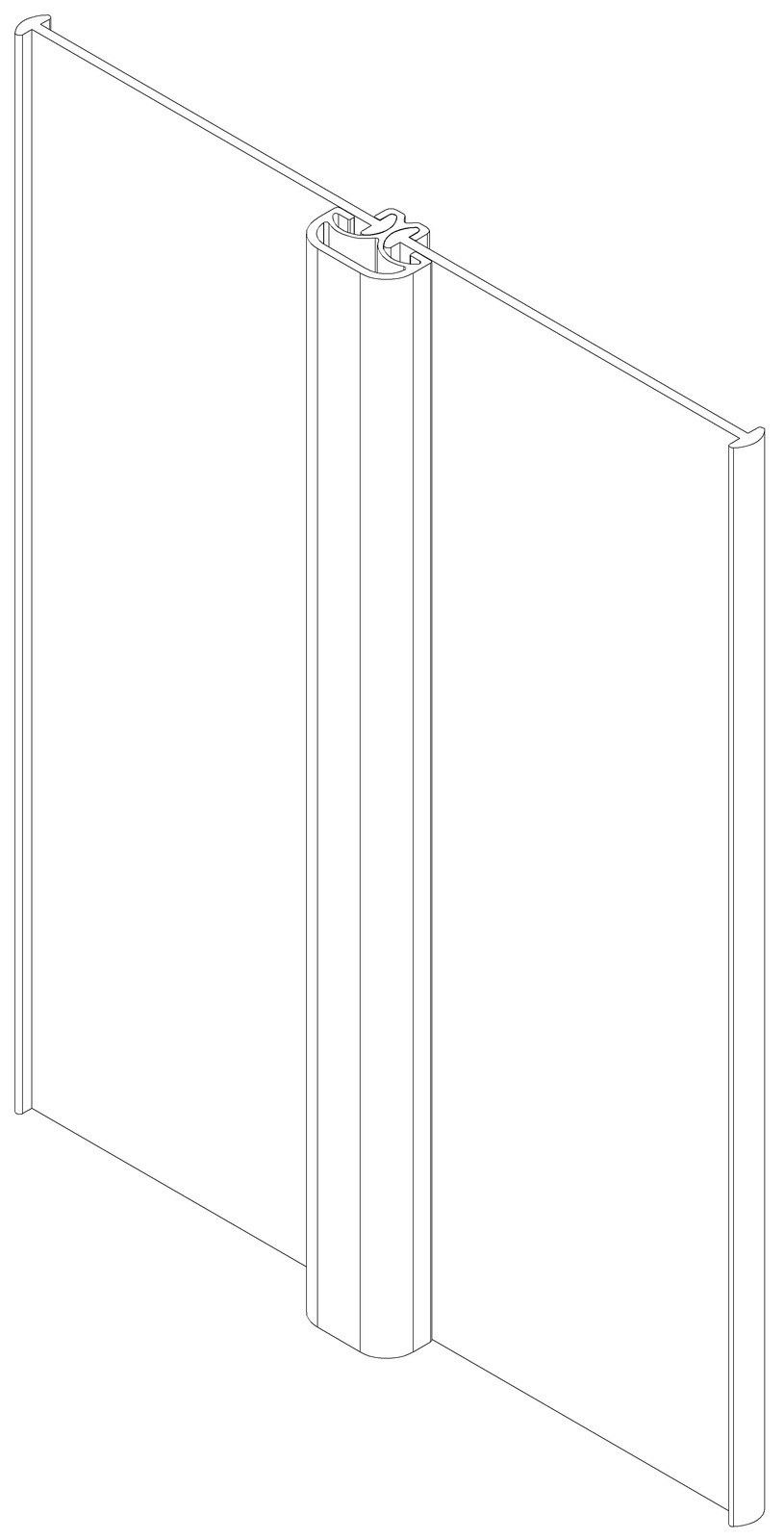

도면은 아홉 장이고 번호를 1.1부터 1.9까지 매겼습니다. 1.9가 분해된 상태를 담았죠. 조각이 여럿 물려 있는 부품이라 나뉜 모습이 있어야 어떻게 짜이는지 읽힙니다. 참고도면 1.1이 사용상태인데 창에 붙은 모습이겠고요. 건축 부재는 놓이는 방향이 정해져 있어 그것을 알려 주는 장이 필요합니다. 재질은 금속 및 합성수지재로 적었습니다.

본 방범망부재디자인 건은 디자인출원 후 약 9개월 만에 등록으로 이어졌습니다.
