전체 도면을 몇 장까지 넣을 수 있나요?

장수 제한이 없습니다. 여러 각도가 필요하면 여러 장 두죠. 겹치는 장은 넣지 않습니다.

손잡이를 뽑은 모습도 내야 하나요?

기본 상태로 본 도면을 냅니다. 뽑은 모습은 참고도면에 두죠. 이 건은 참고도면 없이 냈습니다.

캐리어는 어느 도면이 중요한가요?

저면도입니다. 바퀴의 개수와 자리가 거기서 보이죠. 평면도에서는 손잡이와 여닫는 선이 드러납니다.

디자인

캐리어디자인, 전체 도면을 세 장이나 넣은 디자인등록 사례

#캐리어디자인 #디자인등록 #디자인출원 #로카르노 03-01 #전체 도면

2026.08.15윤웅채 변리사

#캐리어디자인캐리어
#디자인등록30-1262523
#소요기간디자인출원 후 등록까지 1개월

사례 미리보기

캐리어디자인, 내부에 물품을 수납해 보관하고 옮기는 여행용 캐리어가 도면 아홉 장으로 디자인등록됐습니다. 전체적인 형태를 세 장에 나눠 담은 구성입니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 캐리어디자인을 준비할 때 자주 나오는 질문을 정리했습니다.

등록 개요

물품명: 캐리어
물품분류: 로카르노 03-01 (제3류 여행용품·케이스·양산 및 신변용품)
출원번호(일자): 30-2024-0016729 (2024.04.29)
등록번호(일자): 30-1262523 (2024.05.27)

2024.04.29

디자인 출원

30-2024-0016729

2024.05.27

디자인 등록

30-1262523

사례 소개

캐리어디자인은 큰 상자입니다. 그래도 한 각도로는 다 잡히지 않죠.

전체를 세 장에

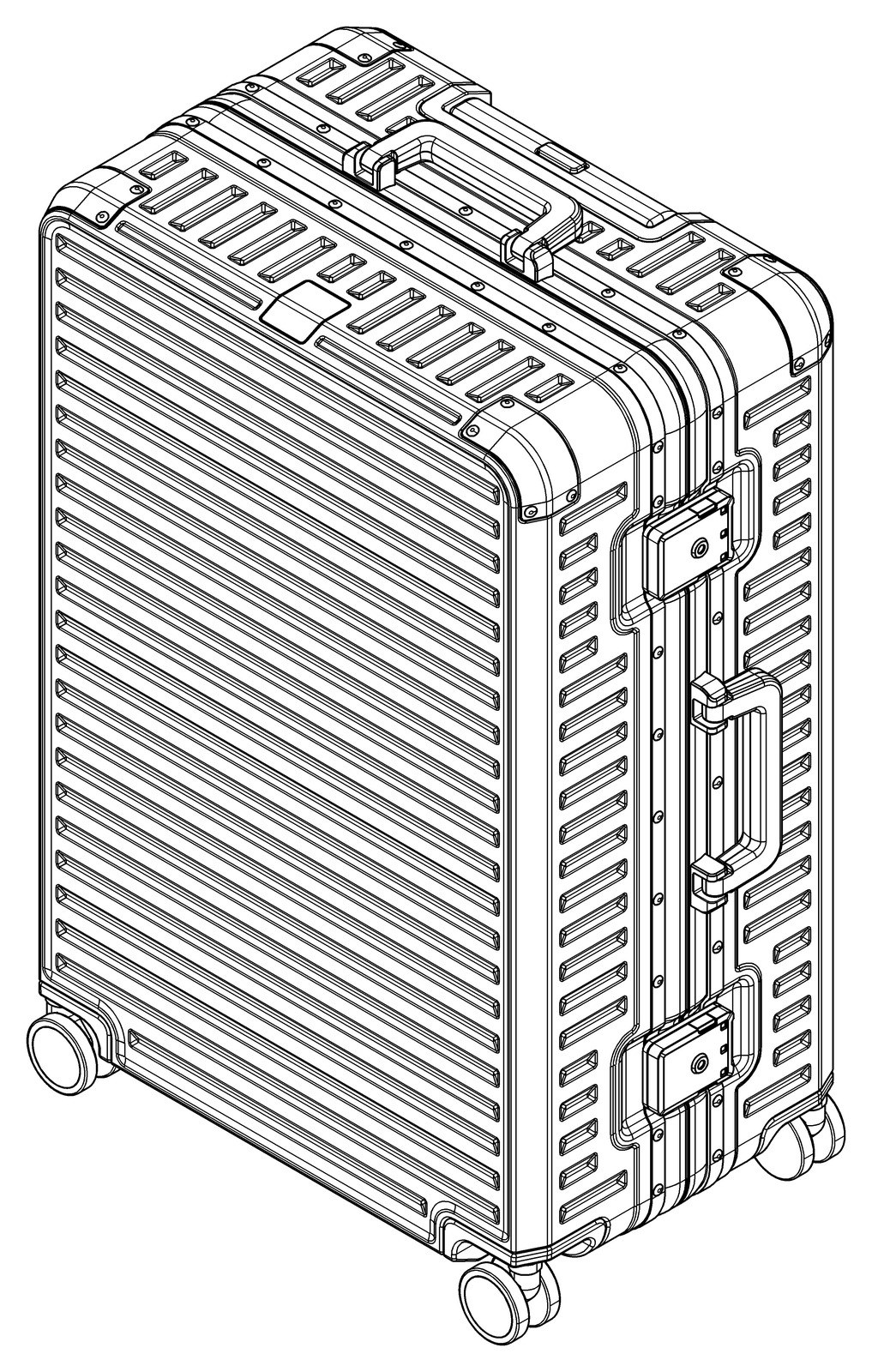

이번 사례는 캐리어입니다. 도면이 아홉 장인데 도면 1부터 3까지가 전체적인 형태를 담았죠. 전체 도면을 세 장이나 넣은 것은 흔치 않은 구성입니다. 대개 한 장이나 두 장이니까요. 캐리어는 앞면과 뒷면, 세운 모습과 눕힌 모습이 다 다르게 보이는 물건입니다. 손잡이를 뽑았는지 넣었는지도 인상을 바꾸고요. 여러 각도를 함께 보여야 형태가 온전히 전해지는 셈이죠.

나머지 여섯 면

도면 4부터 9까지가 정면과 배면, 좌우 측면, 평면과 저면입니다. 캐리어는 저면도가 중요한 물건이죠. 바퀴가 몇 개이고 어디에 붙었는지가 거기서 보이니까요. 평면도에서는 손잡이가 들어간 자리와 여닫는 선이 드러납니다. 재질은 금속 내지 합성수지재로 적었고요. 겉껍데기가 합성수지, 손잡이와 잠금이 금속일 것입니다. 참고도면은 없습니다.

본 캐리어디자인 건은 디자인출원 후 약 1개월 만에 등록으로 이어졌습니다.
