조립식하우스디자인, 판을 끼워 맞추는 구성을 세운 디자인등록 사례
- #조립식하우스디자인반려동물용 조립식 하우스
- #디자인등록30-1262529
- #소요기간디자인출원 후 등록까지 2개월
사례 미리보기
조립식하우스디자인, 끼워맞춤 되는 판을 조립해 구멍 위치와 층수를 바꿀 수 있는 반려동물용 조립식 하우스가 도면 아홉 장으로 디자인등록됐습니다. 마지막 한 장은 분해된 상태입니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 조립식하우스디자인을 준비할 때 자주 나오는 질문을 정리했습니다.
등록 개요
- 물품명
- 반려동물용 조립식 하우스
- 물품분류
- 로카르노 30-02 (제30류 동물의 관리 및 사육용품)
- 출원번호(일자)
- 30-2024-0012351 (2024.03.28)
- 등록번호(일자)
- 30-1262529 (2024.05.27)
2024.03.28
디자인 출원
30-2024-0012351
2024.05.27
디자인 등록
30-1262529
사례 소개
조립식하우스디자인은 완성된 모습이 하나가 아닙니다. 쓰는 사람이 짜니까요.
판을 끼워 맞춘다
이번 사례는 반려동물용 조립식 하우스입니다. 설명에 끼워맞춤 되는 각각의 판을 조립하여 사용되는 것으로, 사용자의 편의에 따라 구멍의 위치 및 층수 등을 조절할 수 있도록 했다고 적었죠. 앞서 본 하우스 건들은 통으로 만든 집이었는데 이 건은 판을 짜 맞추는 구성입니다. 짜는 방식에 따라 완성된 모습이 달라지고요. 그래도 본 도면은 한 상태로 냅니다.
분해도가 아홉째 장

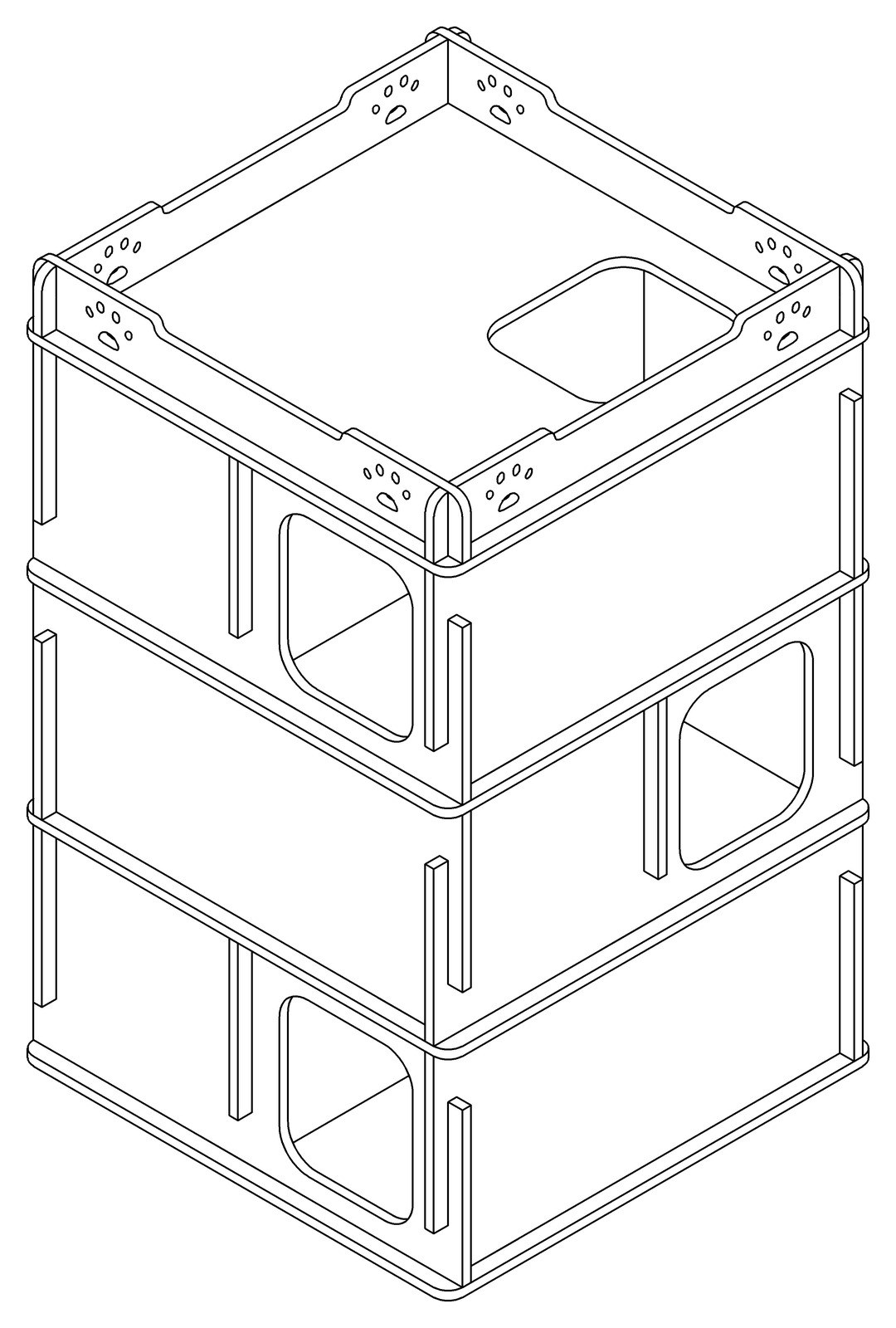

도면은 아홉 장인데 마지막 도면 9가 분해된 상태를 담았습니다. 본 도면이라 나뉜 구성이 범위에 함께 들죠. 판마다의 윤곽과 끼우는 홈의 자리가 그 장에서 드러납니다. 조립식 물건은 이 도면이 있어야 어떻게 짜이는지 읽히고요. 재질은 합성수지 또는 종이, 목재 등으로 셋을 열었습니다. 종이가 들어간 것이 눈에 띄는데 골판지로 만드는 제품도 있으니까요.
본 조립식하우스디자인 건은 디자인출원 후 약 2개월 만에 등록으로 이어졌습니다.
자주 묻는 질문
Q1.짜는 방식이 여럿이면 어느 상태로 내나요?
기본이 되는 한 상태로 냅니다. 나머지는 참고도면에 두죠. 이 건은 분해도를 본 도면으로 두었습니다.
Q2.분해도를 본 도면으로 두면 무엇이 다른가요?
판마다의 윤곽과 홈이 범위에 듭니다. 참고도면에 두면 설명만 하죠. 조립 구성까지 지키려면 본 도면입니다.
Q3.끼워 맞추는 구조가 새로우면요?
구조는 실용신안이나 특허로 갑니다. 드러난 형태는 디자인이고요. 함께 내는 경우가 많습니다.
