멀티탭디자인, 책상에 세우거나 박아 넣는 원통을 세운 디자인등록 사례

#멀티탭디자인 #디자인등록 #디자인출원 #로카르노 13-03 #원통형

2026.08.16윤웅채 변리사

#멀티탭디자인멀티탭
#디자인등록30-1265289
#소요기간디자인출원 후 등록까지 7개월

사례 미리보기

멀티탭디자인, 책상 상판에 올리거나 뚫린 홀에 끼워 쓰는 원통형 멀티탭이 도면 일곱 장과 참고도면 한 장으로 디자인등록됐습니다. 상부와 정면에 전원 스위치와 충전포트, 전원소켓이 놓였습니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 멀티탭디자인을 준비할 때 자주 나오는 질문을 정리했습니다.

등록 개요

물품명: 멀티탭
물품분류: 로카르노 13-03 (제13류 전기 배전 또는 제어장비)
출원번호(일자): 30-2023-0048046 (2023.11.29)
등록번호(일자): 30-1265289 (2024.06.19)

2023.11.29

디자인 출원

30-2023-0048046

2024.06.19

디자인 등록

30-1265289

사례 소개

멀티탭디자인은 바닥에 눕는 것이 보통입니다. 이 건은 세워 놓는 원통이죠.

눕히지 않고 세운다

이번 사례는 멀티탭입니다. 설명에 책상 등의 상판 상부에 거치하거나 상판에 형성된 홀에 삽입하여 사용된다고 적었죠. 두 가지 쓰임을 함께 둔 자리입니다. 위에 올려 두면 옮길 수 있고 구멍에 끼우면 반쯤 잠겨 자리를 덜 차지하죠. 그러려면 몸통이 원통이어야 하고 그 지름이 흔한 타공 규격에 맞아야 합니다. 형태가 쓰임을 따라간 셈이고요.

위와 앞에 나눠 두었다

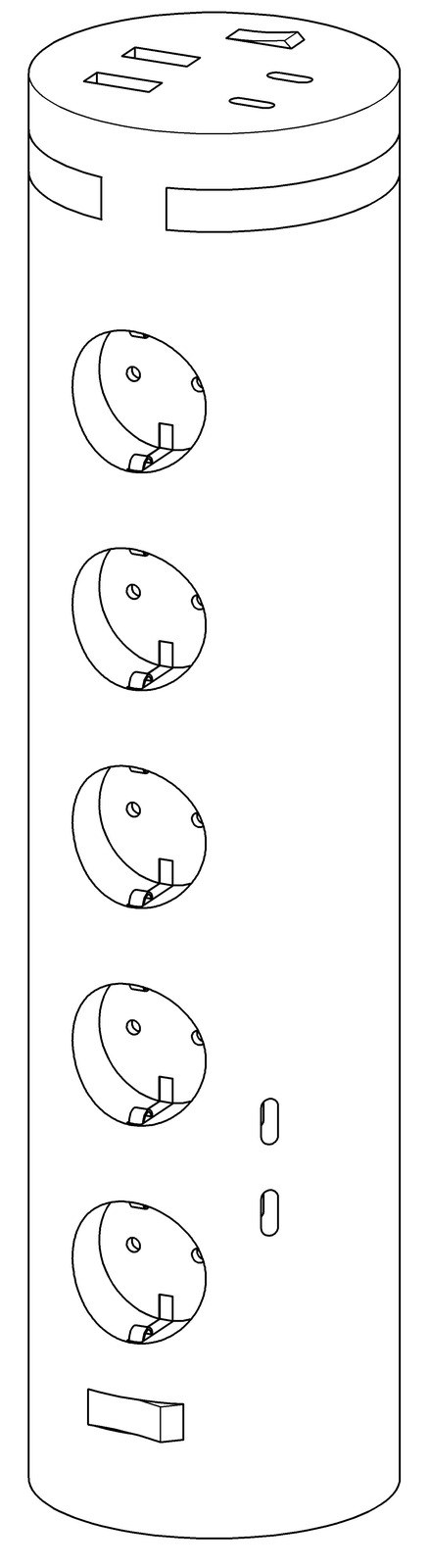

설명에 원통형으로 형성된 본체의 상부와 정면 각각에 전원 스위치 및 다수의 USB용 충전포트와 전원소켓이 형성됐다고 적었습니다. 위와 옆에 나눠 둔 구성이죠. 위에서 꽂는 것과 옆에서 꽂는 것이 갈리면 선이 덜 엉킵니다. 그 배치가 평면도와 정면도에 그대로 드러나고요. 참고도면 1.1이 사용상태를 담아 책상에 놓인 모습을 보였습니다. 재질은 금속 및 합성수지재로 적었습니다.

본 멀티탭디자인 건은 디자인출원 후 약 7개월 만에 등록으로 이어졌습니다.
