두께 차이도 형태인가요?

드러난 모양이면 형태입니다. 단차는 측면도와 배면도에서 보이죠. 그 차이가 자기 몫이 됩니다.

남의 기술 이름을 설명에 써도 되나요?

널리 쓰이는 규격 이름은 쓰기도 합니다. 다만 물품명에는 넣지 않죠. 남의 상표는 조심합니다.

거는 액세서리도 함께 지켜지나요?

별도 물품입니다. 고리가 있는 형태만 지켜지죠. 액세서리를 만들면 따로 냅니다.

디자인

스마트폰액세서리디자인, 붙인 채 충전되게 단차를 둔 디자인등록 사례

#스마트폰액세서리디자인 #디자인등록 #디자인출원 #로카르노 14-06 #D형고리

2026.08.18윤웅채 변리사

#스마트폰액세서리디자인스마트폰용 액세서리
#디자인등록30-1271919
#소요기간디자인출원 후 등록까지 4개월

사례 미리보기

스마트폰액세서리디자인, 스마트폰 후면에 붙여 커버를 돌려 거치하고 하단 디형고리에 다른 액세서리를 거는 물건이 도면 아홉 장과 참고도면 한 장으로 디자인등록됐습니다. 단차 설계로 붙인 채 무선 충전이 됩니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 스마트폰액세서리디자인을 준비할 때 자주 나오는 질문을 정리했습니다.

등록 개요

물품명: 스마트폰용 액세서리
물품분류: 로카르노 14-06 (제14류 기록·통신 또는 정보검색장치)
출원번호(일자): 30-2024-0016184 (2024.04.24)
등록번호(일자): 30-1271919 (2024.08.12)

2024.04.24

디자인 출원

30-2024-0016184

2024.08.12

디자인 등록

30-1271919

사례 소개

스마트폰액세서리디자인은 뒷면에 붙습니다. 그 뒷면이 충전 자리이기도 해서 문제가 생기죠.

붙인 채로 충전된다

이번 사례는 스마트폰용 액세서리입니다. 설명에 세 가지 특징을 적었죠. 회동시킨 커버를 이용하여 스마트폰을 거치할 수 있다는 것이 하나고요. 하단의 D형고리에 별도의 액세서리를 결합할 수 있다는 것이 둘입니다. 셋째가 단차로 설계되어 스마트폰에서 분리하지 않고 무선 충전이 가능하다는 말이죠. 뒷면에 무언가 붙이면 충전 패드에 닿지 않는데, 가운데를 비우고 테두리만 두께를 주어 그 문제를 형태로 푼 것입니다.

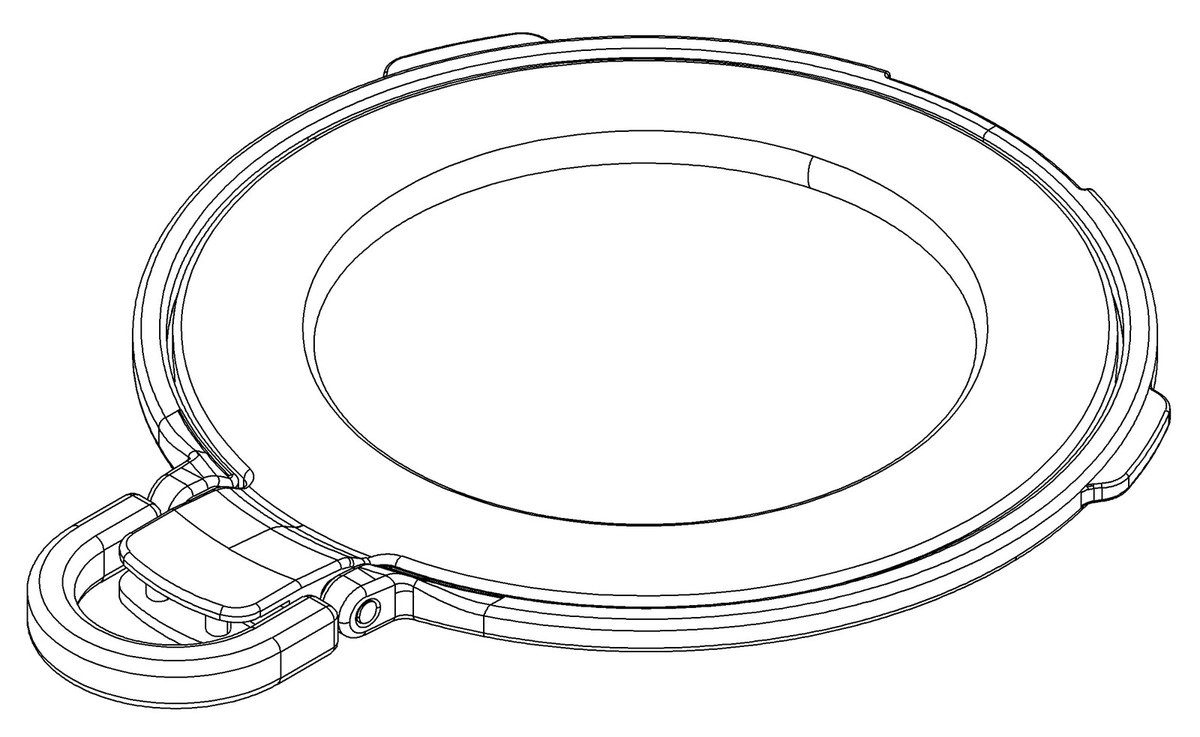

분해도가 아홉째 장

도면은 아홉 장입니다. 도면 1과 2가 전체적인 형태, 도면 3부터 8까지가 여섯 면이죠. 도면 9가 분해된 모습입니다. 회동하는 커버와 몸판이 나뉘는 구성일 텐데요. 돌아가는 부분이 있으면 그 축과 결합부가 분해도에서 드러납니다. 본 도면이라 범위도 함께 정하고요. 참고도면 1이 사용상태를 담아 거치한 모습을 보였습니다. 재질은 금속 및 합성수지재로 적었습니다.

본 스마트폰액세서리디자인 건은 디자인출원 후 약 4개월 만에 등록으로 이어졌습니다.
