구멍도 형태인가요?

드러난 모양이면 형태입니다. 위치와 크기가 인상을 만들죠. 뚫린 자리도 그대로 지켜집니다.

전류를 내보내는 구조가 새로우면요?

구조와 회로는 특허 쪽입니다. 겉모습은 디자인이고요. 함께 내는 경우가 많습니다.

낯선 물품도 등록되나요?

실제로 거래되는 상품이면 됩니다. 물품명은 쓰이는 이름으로 적죠. 형태가 있으면 지킵니다.

디자인

퇴치기디자인, 물이 드나드는 구멍을 형태로 세운 디자인등록 사례

#퇴치기디자인 #디자인등록 #디자인출원 #로카르노 22-06 #장공형태

2026.08.18윤웅채 변리사

#퇴치기디자인상어 퇴치기
#디자인등록30-1273679
#소요기간디자인출원 후 등록까지 12개월

사례 미리보기

퇴치기디자인, 몸에 차고 물에 들어가면 구멍으로 물이 들어와 전류를 방전시키는 상어 퇴치기가 도면 아홉 장과 참고도면 세 장으로 디자인등록됐습니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 퇴치기디자인을 준비할 때 자주 나오는 질문을 정리했습니다.

등록 개요

물품명: 상어 퇴치기
물품분류: 로카르노 22-06 (제22류 무기·화공품·수렵 및 어로용품)
출원번호(일자): 30-2023-0032385 (2023.08.21)
등록번호(일자): 30-1273679 (2024.08.27)

2023.08.21

디자인 출원

30-2023-0032385

2024.08.27

디자인 등록

30-1273679

사례 소개

퇴치기디자인은 낯선 물품입니다. 그래도 형태가 있고 팔리면 지킬 값이 있죠.

구멍이 두 가지 일을 한다

이번 사례는 상어 퇴치기입니다. 설명이 긴데요. 양 옆으로 두 곳의 장공형태로 관통된 부분이 있고 그리로 벨트나 벨크로를 꿰어 고정하고 착용한다고 적었죠. 길쭉한 구멍이 끈을 통과시키는 자리입니다. 그리고 여러 방향으로 형성된 구멍으로 물이 유입되어 전류를 물속으로 방전시켜 상어의 접근을 막는다고 했고요. 구멍이 두 종류인 셈입니다. 끈이 지나는 것과 물이 드나드는 것이죠. 그 배치가 곧 형태를 만듭니다.

분해도와 사용상태 셋

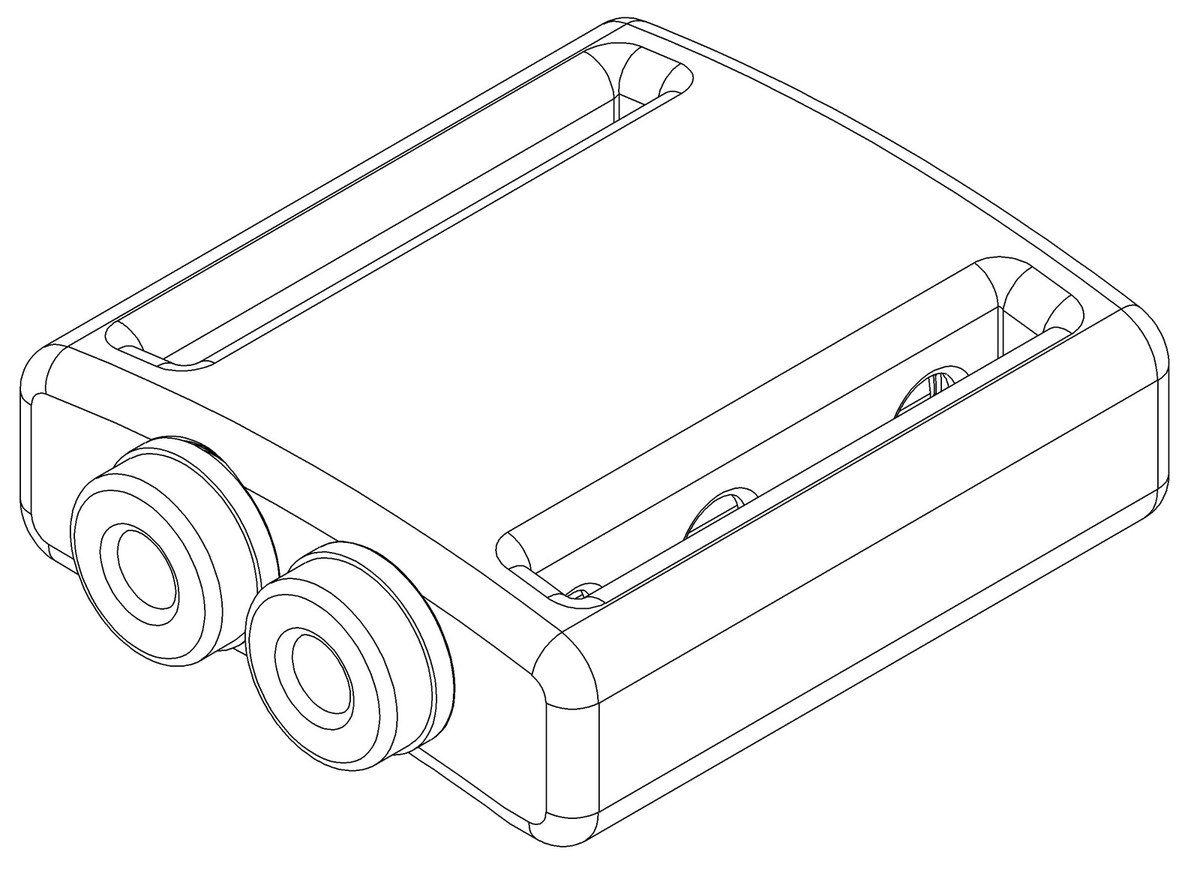

도면은 아홉 장이고 번호를 1.1부터 1.9까지 매겼습니다. 1.1과 1.2가 전체, 1.3부터 1.8까지가 여섯 면, 1.9가 분해된 상태죠. 방수 기기라 몸체가 나뉘어 봉해지므로 그 결합선이 겉으로 드러납니다. 참고도면은 1.1부터 1.3까지 셋인데 모두 사용상태고요. 팔이나 다리에 찬 모습, 물속에 들어간 모습을 각각 담았을 것입니다. 재질은 금속 및 합성수지재로 적었습니다.

본 퇴치기디자인 건은 디자인출원 후 약 12개월 만에 등록으로 이어졌습니다.
