현장에 묻히는 부재도 형태를 지키나요?

시공 전에는 제품으로 팔립니다. 카탈로그와 견적에 형태가 실리죠. 그 자리에서 값을 합니다.

규격 자재 이름을 설명에 써도 되나요?

널리 쓰이는 규격 이름은 씁니다. 남의 상표는 넣지 않죠. 물품명에는 부재 이름만 적습니다.

지지 구조가 새로우면요?

구조와 강도는 특허나 실용신안입니다. 드러난 형태는 디자인이고요. 함께 내는 경우가 많습니다.

디자인

건축부재디자인, 현장에서 무엇을 받치는지 적어 낸 디자인등록 사례

#건축부재디자인 #디자인등록 #디자인출원 #로카르노 25-01 #지지

2026.08.18윤웅채 변리사

#건축부재디자인건축용 브라켓
#디자인등록30-1274790
#소요기간디자인출원 후 등록까지 9개월

사례 미리보기

건축부재디자인, 피에이치시 파일 같은 구조물에 고정해 에이치빔과 파이프, 찬넬을 지지하는 브라켓이 도면 여덟 장과 참고도면 한 장으로 디자인등록됐습니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 건축부재디자인을 준비할 때 자주 나오는 질문을 정리했습니다.

등록 개요

물품명: 건축용 브라켓
물품분류: 로카르노 25-01 (제25류 건축물 및 건축부재)
출원번호(일자): 30-2023-0051760 (2023.12.19)
등록번호(일자): 30-1274790 (2024.09.04)

2023.12.19

디자인 출원

30-2023-0051760

2024.09.04

디자인 등록

30-1274790

사례 소개

건축부재디자인은 현장에 묻히는 물건입니다. 그래도 팔릴 때는 카탈로그에 형태로 실리죠.

무엇에 붙고 무엇을 받치는가

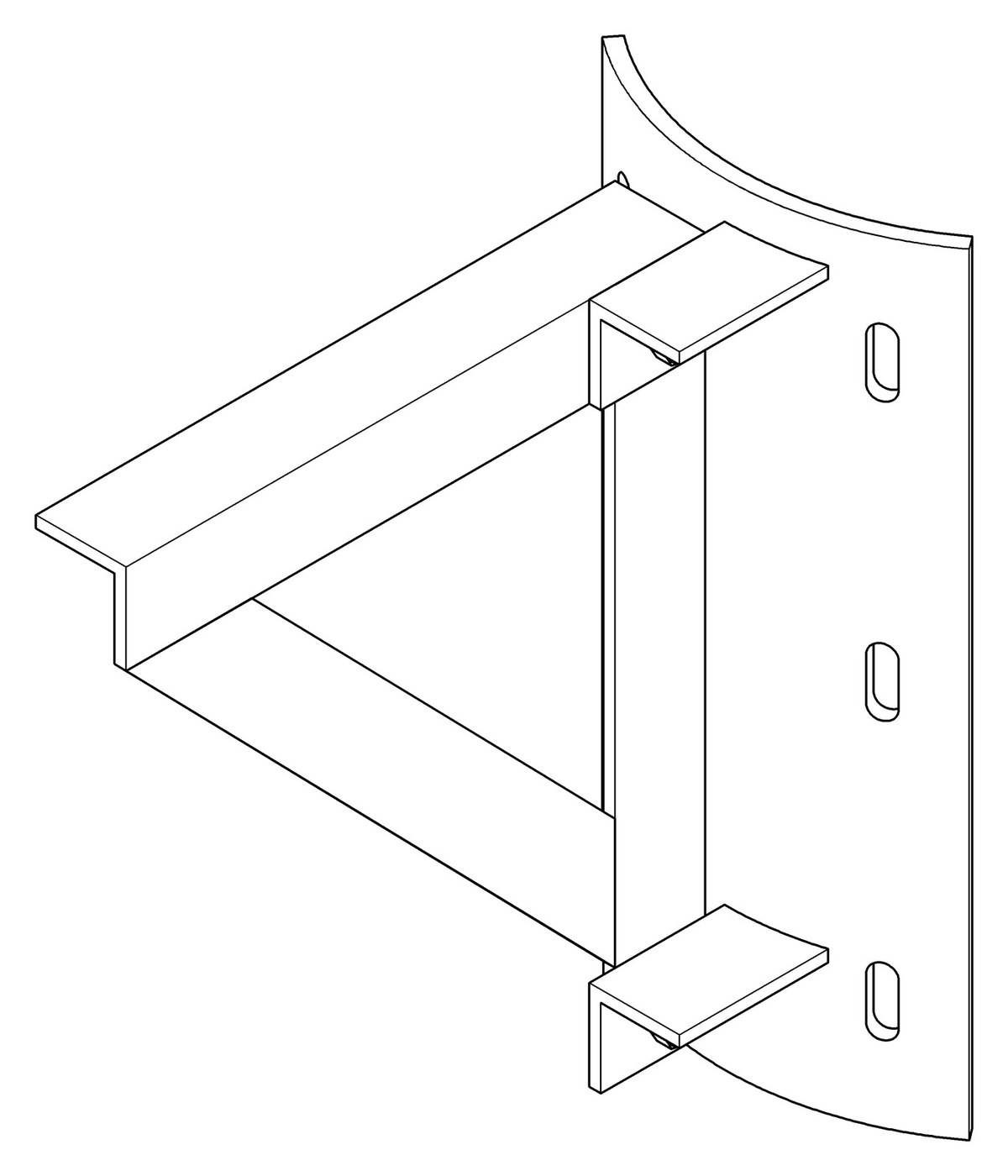

이번 사례는 건축용 브라켓입니다. 설명에 붙는 자리와 받치는 것을 함께 적었죠. 피에이치시 파일 등과 같은 건축용 구조물에 고정하고 에이치빔과 파이프, 찬넬 등을 지지하는 데 사용된다고 했습니다. 브라켓은 그 자체로는 무엇인지 알기 어려운 조각이라 이 한 줄이 성격을 정하고요. 붙는 쪽과 받치는 쪽이 각각 다른 형태를 요구하므로 앞뒤가 다른 물건이 됩니다.

참고도면 한 장이 하는 일

참고도면 1.1이 사용상태입니다. 구조물에 고정되고 빔이 얹힌 모습이겠죠. 이 한 장이 없으면 도면만 보고는 어느 쪽이 위인지도 알기 어렵습니다. 건축 부재는 놓이는 방향이 정해져 있어 그 방향을 알려 주는 장이 필요하고요. 도면은 여덟 장이고 번호를 1.1부터 1.8까지 매겼습니다. 전체를 두 장 넣은 것은 앞뒤 인상이 다르기 때문일 것입니다. 재질은 금속재 하나로 적었습니다.

본 건축부재디자인 건은 디자인출원 후 약 9개월 만에 등록으로 이어졌습니다.
