쇼케이스디자인, 비쳐 보이는 안쪽을 얇은 선으로 그린 디자인등록 사례
- #쇼케이스디자인피규어용 쇼케이스
- #디자인등록30-1274797
- #소요기간디자인출원 후 등록까지 3개월
사례 미리보기

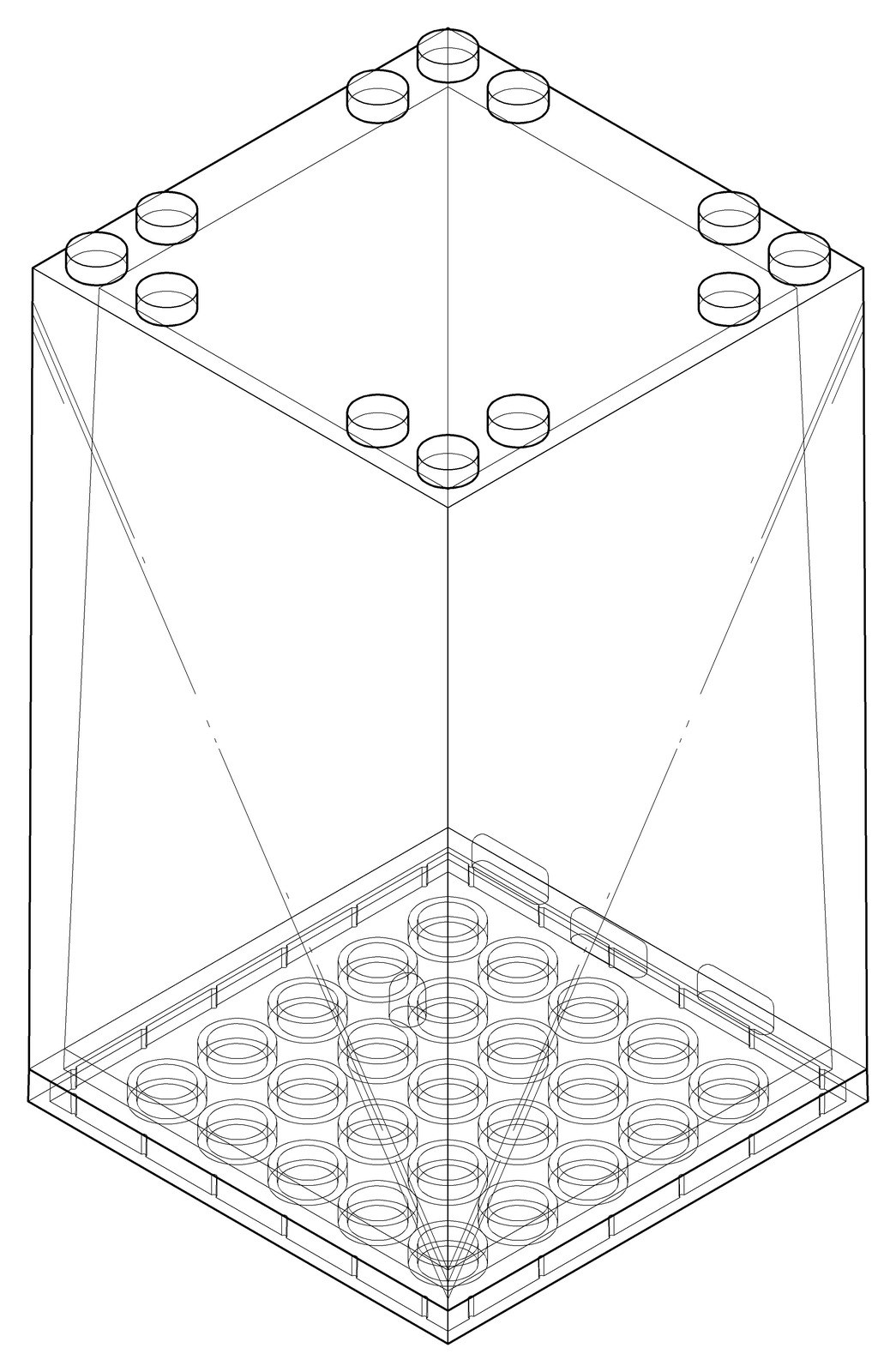

쇼케이스디자인, 피규어를 넣어 전시하고 상하부 돌기로 다른 부품과 이을 수 있는 쇼케이스가 도면 여덟 장과 참고도면 한 장으로 디자인등록됐습니다. 투명한 재질이라 안쪽을 얇은 선으로 표현했습니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 쇼케이스디자인을 준비할 때 자주 나오는 질문을 정리했습니다.
등록 개요
- 물품명
- 피규어용 쇼케이스
- 물품분류
- 로카르노 11-02 (제11류 장식품)
- 출원번호(일자)
- 30-2024-0022658 (2024.06.10)
- 등록번호(일자)
- 30-1274797 (2024.09.04)
2024.06.10
디자인 출원
30-2024-0022658
2024.09.04
디자인 등록
30-1274797
사례 소개
쇼케이스디자인은 속이 비쳐 보이는 물건입니다. 그 비쳐 보임을 도면에 어떻게 담느냐가 문제죠.
투명한 것을 그리는 법
이번 사례는 피규어용 쇼케이스입니다. 설명에 투명한 재질로써 내부에 투영된 부분은 얇은 선으로 표현한 것이라고 적었죠. 투명한 물건은 앞면 너머로 뒷면과 안쪽 구조가 함께 보입니다. 그것을 같은 굵기로 그리면 어느 것이 앞이고 뒤인지 알 수 없고요. 안쪽에 비쳐 보이는 선을 가늘게 그리면 앞뒤가 구분됩니다. 그 뜻을 설명에 밝혀 두어야 도면을 보는 쪽이 오해하지 않죠.
위아래에 낸 돌기
또 하나 적어 둔 것이 있습니다. 상부와 하부에 형성된 돌기를 통해 레고와 같은 부품과 연결이 가능하도록 했다는 말이죠. 널리 쓰이는 블록 규격에 맞춰 위아래에 돌기와 홈을 낸 구성입니다. 여러 개를 쌓거나 다른 블록과 이어 붙일 수 있고요. 그 돌기가 평면도와 저면도에 그대로 드러납니다. 참고도면 1이 분해된 상태를 담아 뚜껑과 몸체가 나뉘는 모습을 보였고요. 재질은 합성수지재 하나로 적었습니다.
본 쇼케이스디자인 건은 디자인출원 후 약 3개월 만에 등록으로 이어졌습니다.
자주 묻는 질문
Q1.투명한 물건은 어떻게 그리나요?
비쳐 보이는 안쪽을 얇은 선으로 그립니다. 그 뜻을 설명에 적죠. 같은 굵기로 그리면 앞뒤가 섞입니다.
Q2.남의 블록 규격에 맞춰도 되나요?
규격에 맞추는 것과 그 제품을 베끼는 것은 다릅니다. 설명에 브랜드 이름을 쓰는 것은 조심하죠. 물품명에는 넣지 않습니다.
Q3.안에 넣는 피규어도 지켜지나요?
내용물은 별도 물품입니다. 쇼케이스만 지켜지죠. 피규어를 만들면 따로 냅니다.
