전체 도면도 생략할 수 있나요?

정면도와 다르지 않으면 생략합니다. 이유를 적어 두죠. 평면물이 그런 경우입니다.

두 장만으로 심사가 되나요?

볼 것이 없는 면은 생략하면 됩니다. 이유가 설명에 있어야 하죠. 형태가 다 드러나면 장수는 문제되지 않습니다.

끼우는 상품도 함께 지켜지나요?

홀더만 지켜집니다. 머리핀은 별도 물품이죠. 참고도면의 상품은 설명일 뿐입니다.

디자인

포장홀더디자인, 전체 도면까지 생략하고 앞뒤만 낸 디자인등록 사례

#포장홀더디자인 #디자인등록 #디자인출원 #로카르노 09-03 #절개선

2026.08.19윤웅채 변리사

#포장홀더디자인장신구 포장용 홀더
#디자인등록30-1277191
#소요기간디자인출원 후 등록까지 1개월

사례 미리보기

포장홀더디자인, 중앙의 절개선에 머리핀을 끼워 고정하는 장신구 포장용 홀더가 도면 두 장으로 디자인등록됐습니다. 전체 도면과 네 면을 모두 생략한 구성입니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 포장홀더디자인을 준비할 때 자주 나오는 질문을 정리했습니다.

등록 개요

물품명: 장신구 포장용 홀더
물품분류: 로카르노 09-03 (제9류 물품운송·처리용 포장 및 용기)
출원번호(일자): 30-2024-0036980 (2024.09.11)
등록번호(일자): 30-1277191 (2024.09.26)

2024.09.11

디자인 출원

30-2024-0036980

2024.09.26

디자인 등록

30-1277191

사례 소개

포장홀더디자인은 종이 한 장에 가깝습니다. 그래서 낼 도면도 두 장이면 끝나죠.

전체 도면도 생략했다

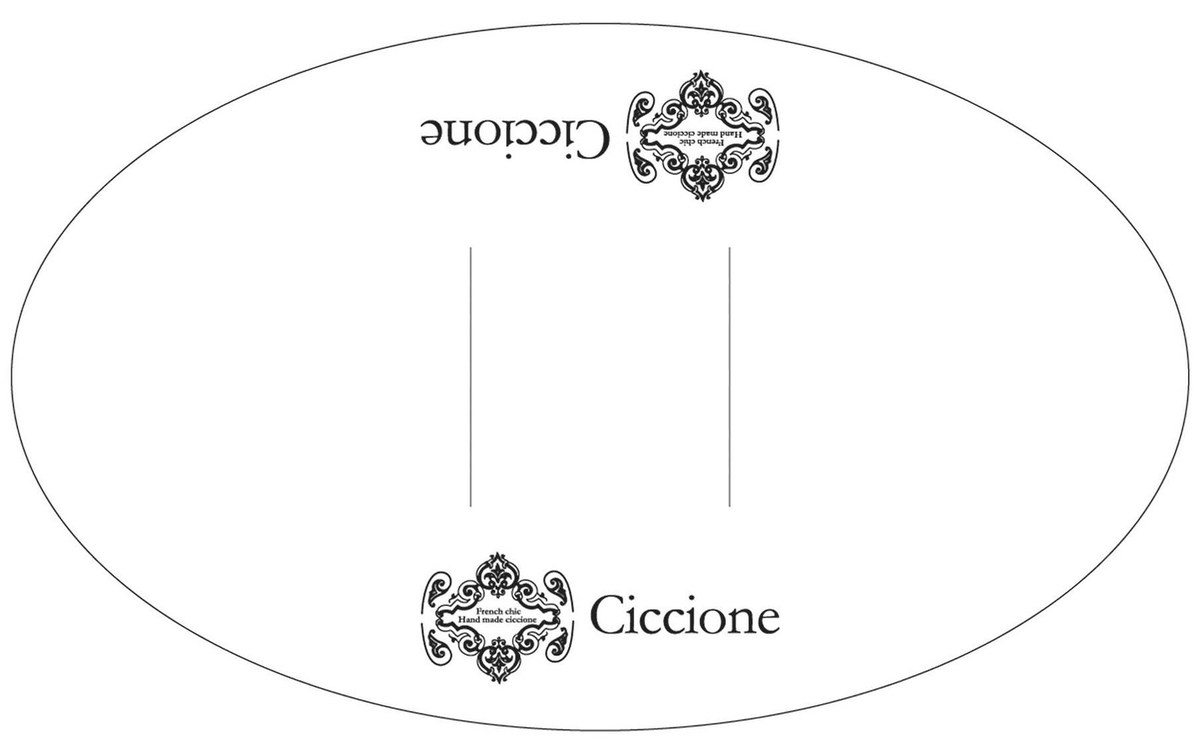

이번 사례는 장신구 포장용 홀더입니다. 도면이 두 장인데요. 도면 1이 정면, 도면 2가 배면입니다. 그리고 설명에 생략 이유를 두 가지로 적었죠. 전체적인 모습을 나타내는 도면은 도면 1과 별 차이가 없으므로 생략한다는 것이 하나고요. 좌우 측면과 평면, 저면은 두께가 얇고 평평하여 디자인적 요소가 없으므로 생략한다는 것이 다른 하나입니다. 앞서 본 평면물 건들은 전체 도면은 냈는데 이 건은 그것마저 뺐습니다. 정면도와 같아 보일 물건이니까요.

앞뒤가 다른 이유

앞뒤 두 장을 다 낸 것은 뒷면에도 무언가 있기 때문입니다. 포장 홀더는 앞에 상품명과 그림이 실리고 뒤에 설명이나 걸이 구멍이 들어가죠. 설명에 중앙에 형성된 절개선 사이에 머리핀 등의 헤어 액세서리를 끼워 고정한다고 적었습니다. 그 절개선이 앞뒤로 관통하는 자리고요. 참고도면 1이 사용상태를 담아 머리핀이 끼워진 모습을 보였습니다. 재질은 종이 및 합성수지재로 적었습니다.

본 포장홀더디자인 건은 디자인출원 후 약 1개월 만에 등록으로 이어졌습니다.
