워머디자인, 뒤집어 쓰는 상부를 단면과 분해로 보인 디자인등록 사례
- #워머디자인다용도 워머
- #디자인등록30-1278917
- #소요기간디자인출원 후 등록까지 11개월
사례 미리보기
워머디자인, 상부의 오목한 홈에 고체 향료를 올리고 하부의 양초로 데우는 다용도 워머가 도면 열 장으로 디자인등록됐습니다. 여섯 면에 단면도와 분해도를 각각 한 장씩 더한 구성입니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 워머디자인을 준비할 때 자주 나오는 질문을 정리했습니다.
등록 개요
- 물품명
- 다용도 워머
- 물품분류
- 로카르노 23-04 (제23류 유체분배설비·위생·난방·환기설비)
- 출원번호(일자)
- 30-2023-0046290 (2023.11.21)
- 등록번호(일자)
- 30-1278917 (2024.10.11)
2023.11.21
디자인 출원
30-2023-0046290
2024.10.11
디자인 등록
30-1278917
사례 소개
워머디자인은 겹쳐 쌓는 물건입니다. 겉만으로는 속이 어떻게 생겼는지 알기 어렵죠.
뒤집으면 다른 쓰임
이번 사례는 다용도 워머입니다. 설명이 긴데요. 상부에 형성된 오목한 홈에 고체 향료 및 아로마 등을 올린 후 하부에 양초 등을 내장하여 가열하면서 향기를 발산한다고 적었습니다. 여기에 상부 피스를 수평반전시켜 직접 가열할 수 있다고 덧붙였죠. 위쪽 조각을 뒤집으면 다른 방식으로 쓸 수 있다는 뜻입니다. 다용도라는 물품명이 여기서 나온 것이고요. 반원형 손잡이는 나사 결합으로 열 전도가 되지 않도록 설계했다고도 적었습니다.
단면과 분해를 함께

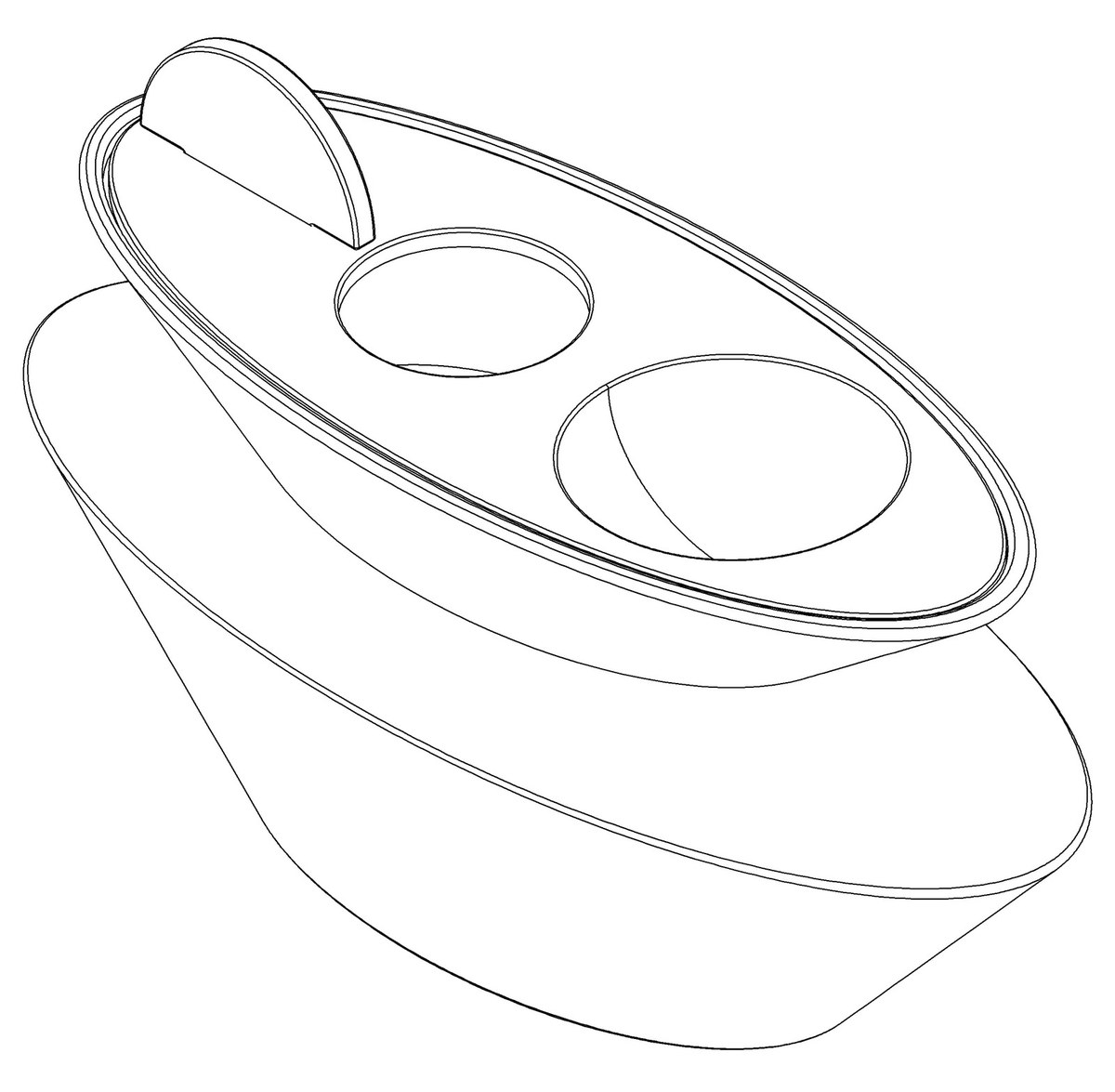

도면은 열 장이고 번호를 1.1부터 1.10까지 매겼습니다. 1.1과 1.2가 전체, 1.3부터 1.8까지가 여섯 면이죠. 1.9가 평면도의 특정 선을 자른 단면이고 1.10이 분해된 상태입니다. 단면은 안쪽 공간과 두께를, 분해도는 조각마다의 생김새를 보이죠. 둘 다 본 도면이라 범위를 함께 정합니다. 여러 조각이 겹쳐 하나가 되고 그 조각을 뒤집어 쓰기도 하는 물건이라 두 장이 다 필요했던 셈입니다. 재질은 금속 및 합성수지재로 적었습니다.
본 워머디자인 건은 디자인출원 후 약 11개월 만에 등록으로 이어졌습니다.
자주 묻는 질문
Q1.단면도와 분해도를 다 넣어야 하나요?
속이 비고 조각이 여럿이면 둘 다 유용합니다. 하나는 두께를, 하나는 조각을 보이죠. 본 도면으로 두면 범위에도 듭니다.
Q2.뒤집어 쓰는 상태도 지켜지나요?
기본 상태의 형태가 지켜집니다. 뒤집은 모습을 따로 지키려면 그 상태를 도면에 담죠. 무엇이 주력인지 보고 정합니다.
Q3.열이 안 전해지는 구조는요?
구조와 효과는 특허나 실용신안입니다. 형태는 디자인이고요. 함께 내는 경우가 많습니다.
