디자인

배관커버디자인, 벌려 거는 이음새를 단면까지 낸 디자인등록 사례

#배관커버디자인 #디자인등록 #디자인출원 #로카르노 23-01 #이음새

2026.08.20윤웅채 변리사

#배관커버디자인배관용 방화 커버
#디자인등록30-1280620
#소요기간디자인출원 후 등록까지 9개월

사례 미리보기

배관커버디자인, 건물 설비배관 외주면에 설치해 화재 시 유독가스와 화염의 확산을 막는 커버가 도면 아홉 장으로 디자인등록됐습니다. 마지막 한 장은 평면도의 특정 선을 자른 단면도입니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 배관커버디자인을 준비할 때 자주 나오는 질문을 정리했습니다.

등록 개요

물품명: 배관용 방화 커버
물품분류: 로카르노 23-01 (제23류 유체분배설비·위생·난방·환기설비)
출원번호(일자): 30-2024-0000957 (2024.01.08)
등록번호(일자): 30-1280620 (2024.10.23)

2024.01.08

디자인 출원

30-2024-0000957

2024.10.23

디자인 등록

30-1280620

사례 소개

배관커버디자인은 감싸는 물건입니다. 감싼 뒤의 단면이 형태의 큰 부분이 되죠.

벌려서 건다

이번 사례는 배관용 방화 커버입니다. 같은 출원인이 앞서 화재 확산 방지용 방화 커버도 냈는데, 그 건은 채움재와 커버가 일체였고 이 건은 배관 외주면에 두르는 것입니다. 설명에 이음새 부분을 벌려 거는 방식으로 설치가 간편한 특징이 있다고 적었죠. 통째로 끼우려면 배관을 끊어야 하지만, 한쪽이 트여 있으면 벌려서 감싸면 됩니다. 이미 설치된 배관에도 뒤에 붙일 수 있는 구조고요.

단면도가 두께를 보인다

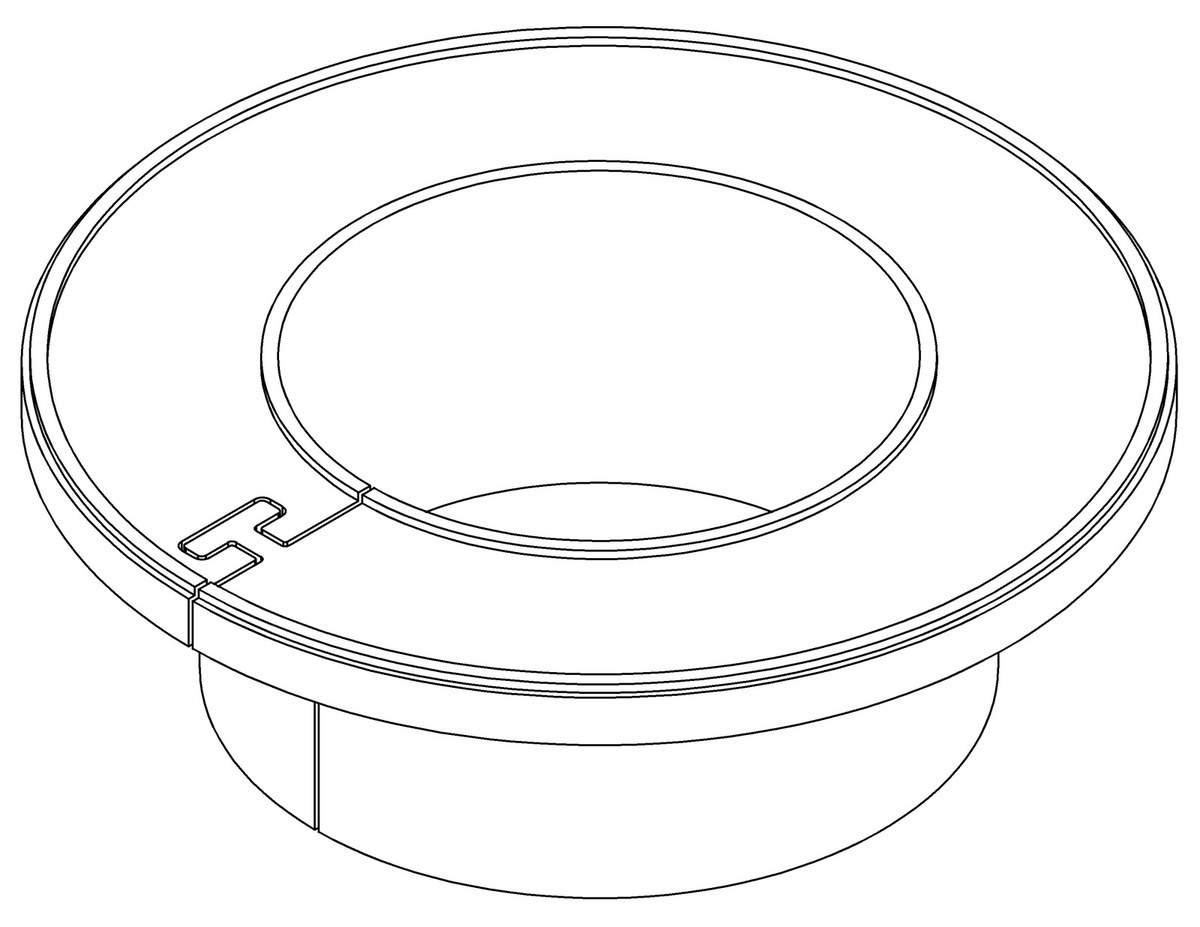

도면은 아홉 장입니다. 도면 1과 2가 전체적인 형태, 도면 3부터 8까지가 여섯 면이죠. 도면 9가 평면도의 특정 선을 자른 단면입니다. 속이 빈 원통형 물건이라 단면 없이는 두께와 안쪽 형태가 안 보입니다. 벌어지는 이음새의 단면도 여기서 드러나고요. 단면도는 참고도면이 아니라 본 도면이라 범위를 함께 정합니다. 재질은 합성수지재 하나로 적었습니다. 열을 받으면 부풀어 틈을 막는 소재일 텐데, 그 성질 자체는 디자인이 지키지 않습니다.

본 배관커버디자인 건은 디자인출원 후 약 9개월 만에 등록으로 이어졌습니다.
