검사부품, 한 소재를 눌러 한 몸으로 만든 포고핀 특허등록 사례
- #검사부품전기단자 테스트용 포고핀
- #특허등록10-2992752
- #소요기간특허출원 후 등록까지 2개월
사례 미리보기
검사부품, 한 장의 소재를 눌러 말아 접촉부와 스프링을 한 몸으로 만드는 전기단자 테스트용 포고핀이 특허등록됐습니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 검사부품을 준비할 때 자주 나오는 질문을 함께 정리했습니다.
등록 개요
- 발명의 명칭
- 전기단자 테스트용 포고핀
- 출원번호(일자)
- 10-2026-0081289 (2026.05.06)
- 등록번호(일자)
- 10-2992752 (2026.07.14)
2026.05.06
특허 출원
10-2026-0081289
2026.07.14
특허 등록
10-2992752
사례 소개
검사부품인 포고핀은 원래 여러 조각을 조립해 만듭니다. 통 안에 스프링을 넣고 위아래로 핀을 끼우는 방식이라 부품 수가 많죠.
말아서 만드는 접촉부

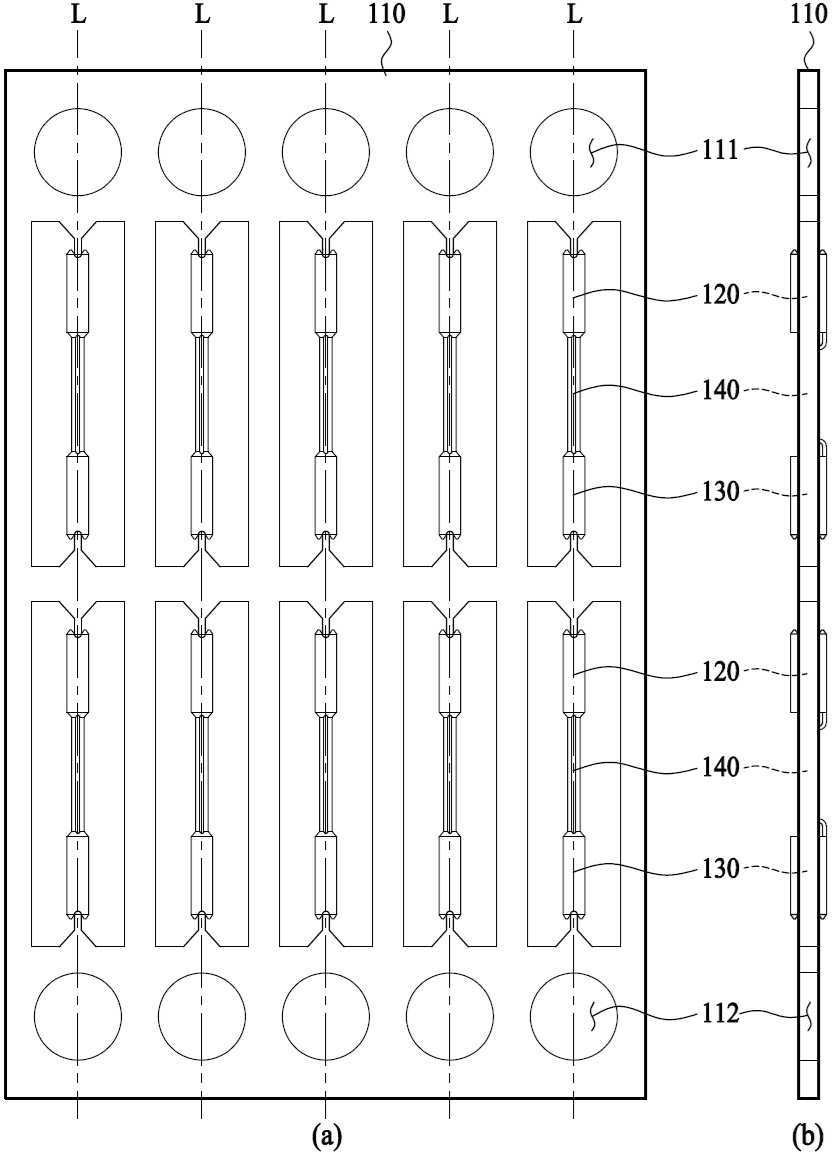

이번 사례는 전기단자 테스트용 포고핀입니다. 만드는 방식을 바꾼 건인데요. 상부접촉부는 한 가지 재질의 소재를 프레스가공하면서 동시에 속 빈 원통 모양으로 말아 만들고, 끝에는 전기가 닿는 돌기를 냈습니다. 하부접촉부도 같은 방식으로 만들고요.
함께 떼어 내며 꺾는 탄성제공부
발명의 자리는 두 접촉부를 한 몸으로 잇는 탄성제공부입니다. 접촉부와 함께 소재에서 떼어 냄과 동시에 다시 한 번 눌러 여러 번 꺾인 구조를 만들죠. 스프링을 따로 넣지 않고 같은 판에서 만들어 내는 셈입니다. 청구항은 핀의 치수가 아니라 한 소재에서 프레스로 만들어 다시 성형한다는 순서까지 함께 적었습니다. 조립 공정이 사라지면 부품 수와 불량률이 함께 줄죠.
본 검사부품 건은 특허출원에서 등록까지 약 2개월이 걸렸습니다.
자주 묻는 질문
Q1.물건인데 만드는 순서를 청구항에 적어도 되나요?
만드는 방법으로 특정되는 물건이라면 적을 수 있습니다. 완성된 형태만으로는 구분되지 않을 때 쓰는 방식입니다. 다만 그 방법을 갖춘 물건으로 범위가 좁아집니다.
Q2.부품 수를 줄인 것도 효과가 되나요?
조립 공정이 사라지고 접촉 저항이 줄어드는 것이 효과입니다. 명세서에 무엇이 나아졌는지를 적어 두어야 합니다. 수치로 뒷받침하면 설명이 짧아집니다.
Q3.두 달 만에 등록되기도 하나요?
우선심사를 신청하고 거절 이유 없이 통과하면 가능합니다. 조사를 먼저 해 등록될 만한 범위로 써 두면 확률이 올라갑니다. 모든 건이 이렇게 진행되지는 않습니다.
