단면도는 왜 넣나요?

속이 빈 물건은 겉만으로 형태가 다 안 잡힙니다. 두께와 안쪽 단이 보이죠. 본 도면이라 범위도 함께 정합니다.

몸체만 내고 뚜껑은 안 내도 되나요?

따로 파는 부품이면 따로 냅니다. 이 건은 몸체를 물품명으로 잡았죠. 뚜껑까지 지키려면 그쪽도 냅니다.

밀폐 구조가 새로우면요?

구조는 특허나 실용신안입니다. 디자인은 드러난 형태를 지키죠. 둘을 함께 내는 경우가 많습니다.

디자인

약품용기디자인, 단면과 확대까지 아홉 장으로 낸 디자인등록 사례

#약품용기디자인 #디자인등록 #디자인출원 #로카르노 09-01 #단면도

2026.08.22윤웅채 변리사

#약품용기디자인포장용 약품용기 몸체
#디자인등록30-1288441
#소요기간디자인출원 후 등록까지 2개월

사례 미리보기

약품용기디자인, 약품 등을 담아 포장하는 용기 몸체가 도면 아홉 장으로 디자인등록됐습니다. 여섯 면에 전체 도면을 더하고 단면도와 확대 도면을 각각 한 장씩 붙인 구성입니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 약품용기디자인을 준비할 때 자주 나오는 질문을 정리했습니다.

등록 개요

물품명: 포장용 약품용기 몸체
물품분류: 로카르노 09-01 (제9류 물품운송·처리용 포장 및 용기)
출원번호(일자): 30-2024-0041949 (2024.10.22)
등록번호(일자): 30-1288441 (2024.12.19)

2024.10.22

디자인 출원

30-2024-0041949

2024.12.19

디자인 등록

30-1288441

사례 소개

약품용기디자인은 겉모습만큼 입구 쪽 단이 중요합니다. 뚜껑이 걸리는 자리가 거기니까요.

여섯 면 뒤에 단면을 붙였다

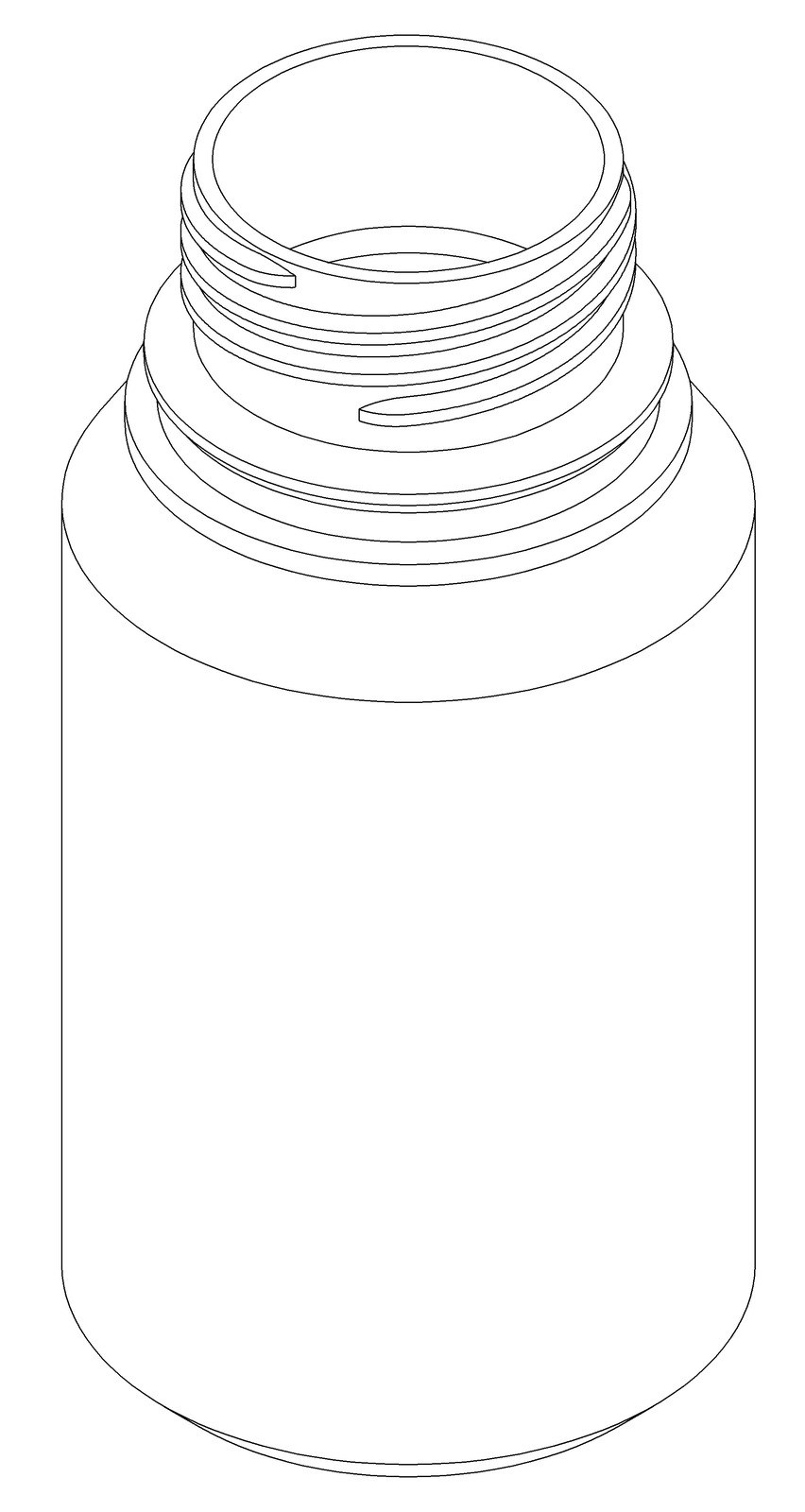

이번 사례는 포장용 약품용기 몸체입니다. 도면이 아홉 장인데요. 도면 1이 전체적인 형태, 도면 2부터 7까지가 정면과 배면, 좌측면과 우측면, 평면과 저면입니다. 여기까지가 겉모습이죠. 도면 8이 평면도의 특정 선을 자른 단면도입니다. 속이 빈 물건은 두께와 안쪽 형태가 겉만으로는 안 보이므로 이렇게 잘라 보입니다. 단면도는 참고도면이 아니라 본 도면이라 범위를 함께 정하고요.

확대한 자리에 걸림 구조가 있다

도면 9는 정면도의 특정 부분을 확대한 것입니다. 설명에 그 자리의 뜻을 적었죠. 결합턱이 형성되어 변조 방지링에 걸려 밀폐되는 특징입니다. 뚜껑을 처음 열면 아래쪽 링이 끊어져 남는 그 구조고요. 약품 용기에서는 열린 적이 있는지 보이게 하는 것이 중요합니다. 다만 디자인은 그 구조의 기능이 아니라 겉으로 드러난 턱의 형태를 지킵니다. 기능 자체는 특허나 실용신안 쪽 일이고요. 재질은 합성수지재로 적었습니다. 물품명을 몸체로 잡아 뚜껑과 나눈 것도 눈여겨볼 자리죠.

본 약품용기디자인 건은 디자인출원 후 약 2개월 만에 등록으로 이어졌습니다.
