여는 방식도 형태에 드나요?

물리는 홈이 겉에 드러나면 듭니다. 미는 원리는 특허 쪽에서 보고요. 겉모습은 디자인이 맡습니다.

비치는 자리는 어떻게 그리나요?

얇은 선으로 그립니다. 그렇게 그렸다고 설명란에 적죠. 적지 않으면 헷갈립니다.

단면도를 넣어도 되나요?

홈의 깊이가 특징이면 넣습니다. 정식 도면으로 두면 함께 보죠. 겉에서만 보면 읽히지 않는 자리입니다.

디자인

파충류사육장디자인, 밀어 여는 뚜껑을 담은 디자인등록 사례

#파충류사육장디자인 #디자인등록 #디자인출원 #슬라이드 뚜껑 #투영

2026.08.23윤웅채 변리사

#파충류사육장디자인파충류용 사육장
#디자인등록30-1292723
#소요기간디자인출원 후 등록까지 7개월

사례 미리보기

파충류사육장디자인, 뚜껑이 슬라이드 형식으로 체결되는 파충류용 사육장이 단면도를 포함한 도면 아홉 장으로 로카르노 30-02에서 디자인등록됐습니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 파충류사육장디자인을 준비할 때 자주 나오는 질문을 정리했습니다.

등록 개요

물품명: 파충류용 사육장
물품분류: 로카르노 30-02 (제30류, 동물 관리 및 사육용품)
출원번호(일자): 30-2024-0024343 (2024.06.20)
등록번호(일자): 30-1292723 (2025.01.22)

2024.06.20

디자인 출원

30-2024-0024343

2025.01.22

디자인 등록

30-1292723

사례 소개

파충류사육장디자인은 투명한 통입니다. 여는 방식이 형태를 가르죠.

밀어서 연다

이번 사례는 파충류용 사육장인데요. 설명란에 도마뱀 등의 파충류를 사육하는 데 사용되는 것이라고 밝혔습니다. 슬라이드 뚜껑이 옆으로 물려 체결되는 특징이 있다고 적었죠. 위로 들어 올리는 대신 옆으로 미는 방식입니다. 그러면 뚜껑이 물리는 홈이 통 위쪽에 길게 나 있어야 하고, 그 홈이 겉모습에 드러나고요. 참고도면 한 장에 동작되는 상태를 담아 미는 모습을 보였습니다.

비치는 자리를 밝혔다

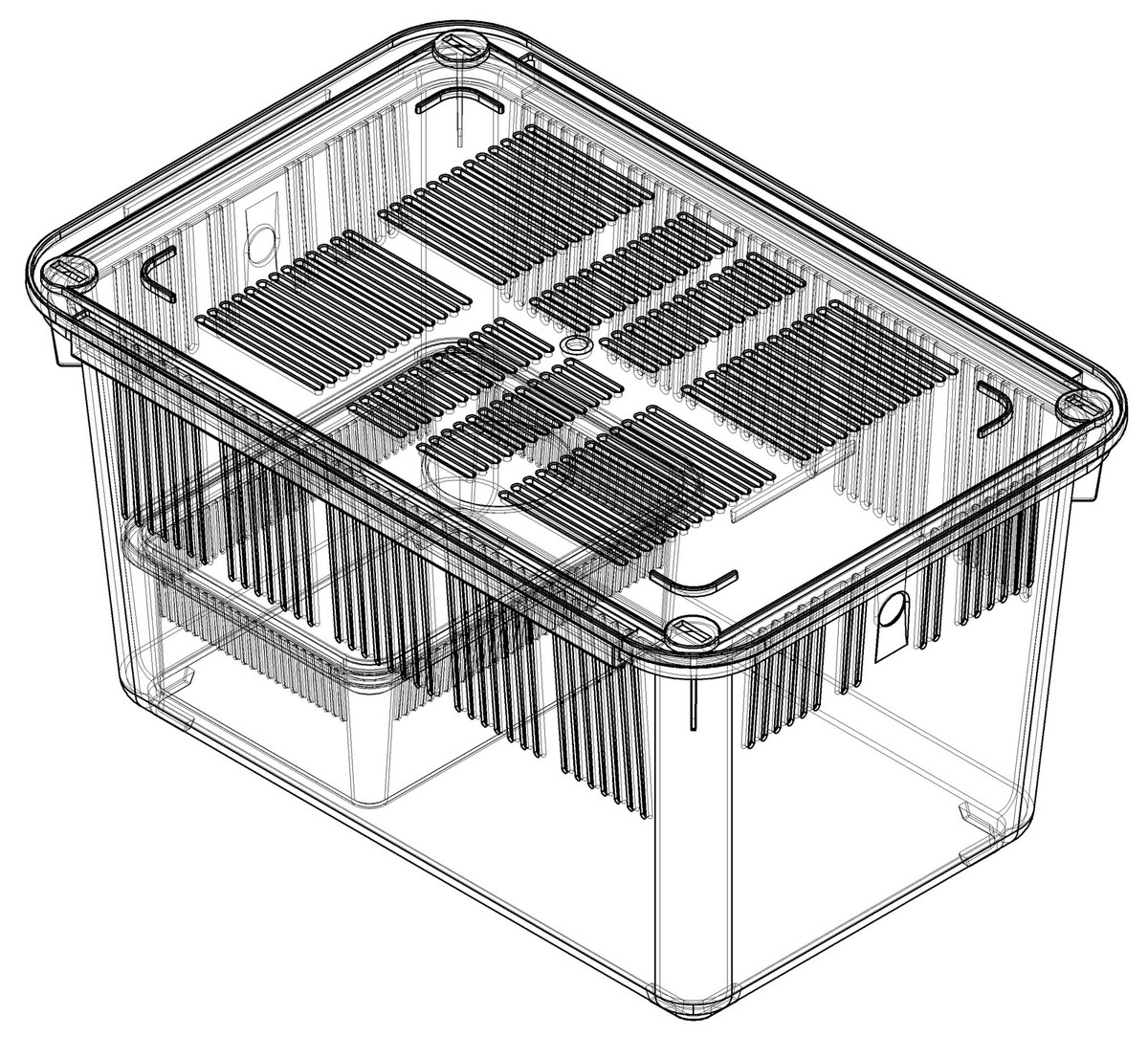

또 하나 눈에 띄는 줄이 있습니다. 투명한 재질로서 내부에 투영된 부분은 얇은 선으로 표현한 것이라고 적었죠. 안이 비쳐 보이는 선을 형태로 볼지 헷갈리니 그렇게 밝혀 둔 것입니다. 도면은 아홉 장인데 마지막이 평면도의 A-A선 단면이고요. 슬라이드 홈의 깊이와 벽의 두께는 겉에서만 보면 읽히지 않으니 잘라 둔 셈입니다. 재질은 합성수지재이고 물품분류는 로카르노 30-02입니다.

본 파충류사육장디자인 건은 디자인출원 후 약 7개월 만에 등록으로 이어졌습니다.
