이어폰부품, 금형에서 빼내기 쉽게 만든 이어팁 특허등록 사례
- #이어폰부품금형 탈거가 용이한 구조를 포함하는 이어팁
- #특허등록10-2213388
- #소요기간특허출원 후 등록까지 5개월
사례 미리보기
이어폰부품, 안쪽에 결속용 링과 별도의 돌기를 띄워 두어 금형에서 빼기 쉽게 만든 이어팁이 특허등록됐습니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 이어폰부품을 준비할 때 자주 나오는 질문을 함께 정리했습니다.
등록 개요
- 발명의 명칭
- 금형 탈거가 용이한 구조를 포함하는 이어팁
- 출원번호(일자)
- 10-2020-0111308 (2020.09.01)
- 등록번호(일자)
- 10-2213388 (2021.02.02)
2020.09.01
특허 출원
10-2020-0111308
2021.02.02
특허 등록
10-2213388
사례 소개
이어폰부품은 무른 소재로 만들다 보니 만드는 단계에서 문제가 생깁니다. 안쪽에 돌기가 있으면 금형에서 빼낼 때 찢어지거나 늘어나곤 하죠.

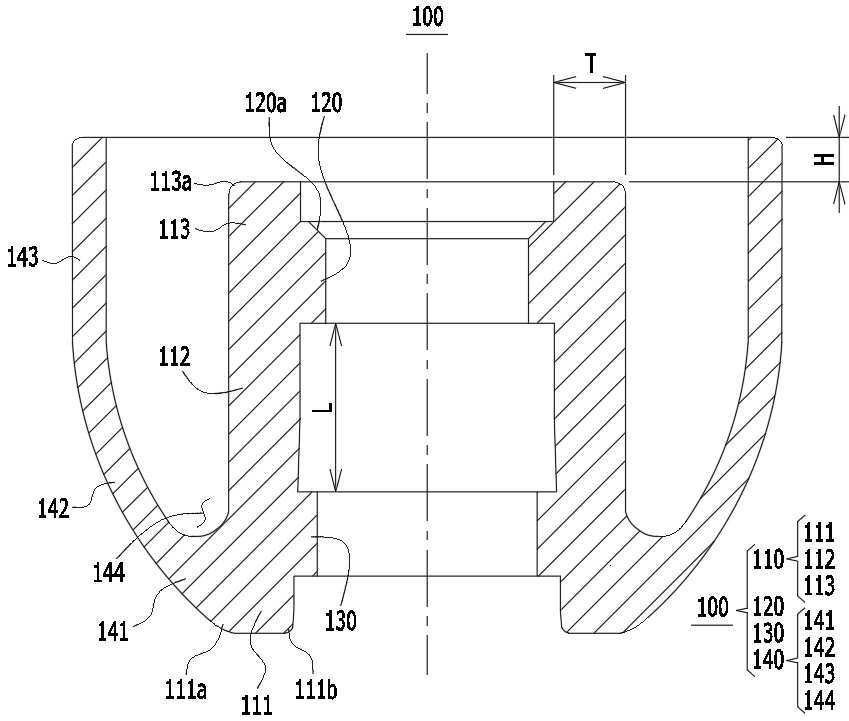

본체부와 결속부의 구성
이번 사례는 금형 탈거가 용이한 구조를 포함하는 이어팁입니다. 이어폰 바깥면에 맞물리는 중공형 실린더 구조의 본체부가 바탕이고요. 본체부 위쪽 안쪽 면을 따라 링 모양으로 난 결속부가 이어폰 바깥면에 파인 홈과 맞물립니다.
떨어뜨려 놓은 돌기부
발명의 자리는 본체부 아래쪽 안쪽 면을 따라 난 돌기부입니다. 결속부에서 일정한 거리만큼 떨어져 하나 또는 여럿 놓이죠. 두 걸림이 붙어 있으면 빼낼 때 힘이 한 자리에 몰려 찢어지기 쉬운데, 떨어뜨려 두면 차례로 풀립니다. 만드는 단계의 문제를 형태로 푼 셈인데요. 청구항은 소재의 경도가 아니라 이 거리 관계를 첫 항에 세웠습니다. 양산 단계의 불량을 줄이는 구성도 이렇게 권리가 되곤 하죠.
본 이어폰부품 건은 특허출원 후 약 5개월 만에 등록으로 이어졌습니다.
자주 묻는 질문
Q1.만드는 편의를 위한 구조도 발명이 되나요?
생산성이 나아진 것도 효과입니다. 이번 건도 금형에서 빼내기 쉬운 구조가 중심에 있습니다. 명세서에 무엇이 나아졌는지를 적어 두어야 합니다.
Q2.한 회사가 같은 부품으로 여러 건을 내는 이유가 무엇인가요?
부품 하나에도 해결할 문제가 여럿입니다. 음질과 착용감, 생산성이 각각 다른 구조를 낳습니다. 건마다 다른 자리를 잡아 두면 전체를 촘촘히 덮게 됩니다.
Q3.소모품이라 금방 팔고 마는데 실익이 있나요?
소모품일수록 반복해서 팔립니다. 같은 구조를 쓴 호환품이 나오면 매출이 그대로 갈립니다. 오히려 계속 팔리는 부품이 지켜 둘 값이 큽니다.
