과학실험교구, 컵과 반구를 겹친 화산모형의 디자인등록 사례
- #과학실험교구학습용 화산모형
- #디자인등록30-1297126
- #소요기간디자인출원 후 등록까지 1개월
사례 미리보기
과학실험교구, 원통형 컵과 반구형 몸체에 은박 덮개를 씌운 학습용 화산모형이 단면도와 분해도를 포함한 도면 아홉 장으로 로카르노 19-07에서 디자인등록됐습니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 과학실험교구를 준비할 때 자주 나오는 질문을 정리했습니다.
등록 개요
- 물품명
- 학습용 화산모형
- 물품분류
- 로카르노 19-07 (제19류, 문방구, 사무용품, 미술재료)
- 출원번호(일자)
- 30-2025-0004748 (2025.02.10)
- 등록번호(일자)
- 30-1297126 (2025.02.26)
2025.02.10
디자인 출원
30-2025-0004748
2025.02.26
디자인 등록
30-1297126
사례 소개
과학실험교구는 무언가를 일으켜 보이는 물건입니다. 그 구조가 형태를 정하죠.

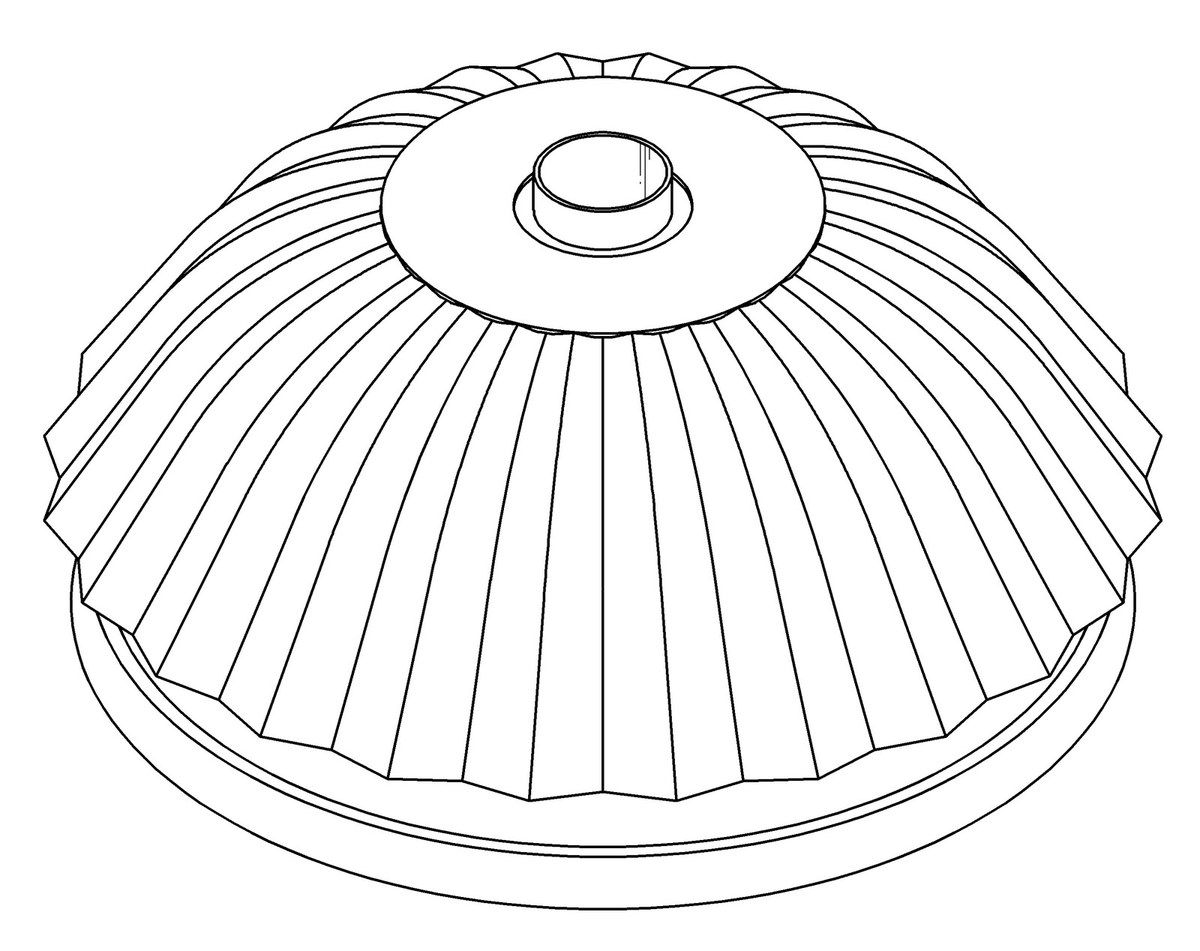

컵 위에 반구를 씌웠다
이번 사례는 학습용 화산모형인데요. 설명란에 투명 또는 불투명 재질의 원통형 컵 및 반구형 몸체 상면에 은박재질의 덮개로 구성된 것이라고 적었습니다. 안쪽에 컵이 서고 그 둘레를 반구가 감싸며 위에 은박이 덮인 셈이죠. 화산의 봉우리 모양이 반구에서 나오고, 분화구 자리가 컵의 입구가 됩니다. 원통형 컵 내부에 가루형태의 발포 비타민을 넣고 색소 용액을 부으면 분출이 일어난다고 밝혔고요.
단면도와 분해도
도면이 아홉 장인데 뒤의 둘이 눈에 띕니다. 여덟 번째가 A-A선 단면이고 아홉 번째가 분해된 상태를 표현한 것이죠. 컵과 반구가 겹친 구조는 겉에서만 보면 읽히지 않으니 잘라 둔 것이고, 세 부품이 어떻게 물리는지는 분해도가 보여 줍니다. 참고도면 한 장에 사용상태를 담았고요. 재질은 금속 및 합성수지재입니다. 물품분류는 로카르노 19-07입니다.
본 과학실험교구 건은 디자인출원 후 약 1개월 만에 등록으로 이어졌습니다.
자주 묻는 질문
Q1.단면도와 분해도를 둘 다 넣어도 되나요?
겹치는 구조면 도움이 됩니다. 정식 도면으로 두면 함께 보죠. 겉에서만 보면 읽히지 않는 자리입니다.
Q2.안에 넣는 재료도 함께 내나요?
따로 사는 것이면 뺍니다. 지키는 것은 모형이죠. 함께 파는 세트면 다르게 봅니다.
Q3.분출이 일어나는 원리도 지키려면요?
반응을 일으키는 구성은 특허 쪽에서 봅니다. 겉으로 드러난 모습은 디자인이 맡고요. 둘 다면 나란히 냅니다.
