부품만으로도 디자인이 되나요?

따로 파는 물품이면 됩니다. 겉모습을 도면으로 담죠. 붙는 물건은 참고도면으로 보입니다.

상자와 상판도 함께 내야 하나요?

따로 사는 물건이면 뺍니다. 지키는 것은 이 부품이죠. 한 벌로 파는 세트면 다르게 봅니다.

참고도면을 세 장이나 넣어도 되나요?

쓰임이 여러 단계면 나눠 담습니다. 권리 범위에 직접 들지는 않죠. 그래도 읽는 데 돕습니다.

디자인

캠핑박스부품, 상자를 상으로 바꾸는 부품의 디자인등록 사례

#캠핑박스부품 #디자인등록 #디자인출원 #상판 결합 #보조테이블

2026.08.26윤웅채 변리사

#캠핑박스부품폴딩박스 결합용 리프트 시스템
#디자인등록30-1304438
#소요기간디자인출원 후 등록까지 9개월

사례 미리보기

캠핑박스부품, 폴딩박스 위에 결합해 상판을 얹으면 뚜껑이자 보조테이블이 되는 리프트 시스템이 참고도면 세 장을 더해 로카르노 06-04에서 디자인등록됐습니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 캠핑박스부품을 준비할 때 자주 나오는 질문을 정리했습니다.

등록 개요

물품명: 폴딩박스 결합용 리프트 시스템
물품분류: 로카르노 06-04 (제6류, 가구류)
출원번호(일자): 30-2024-0031945 (2024.08.08)
등록번호(일자): 30-1304438 (2025.04.28)

2024.08.08

디자인 출원

30-2024-0031945

2025.04.28

디자인 등록

30-1304438

사례 소개

캠핑박스부품은 그 자체로는 쓰지 못합니다. 다른 물건에 붙어야 하죠.

상자 위에 얹는다

이번 사례는 폴딩박스 결합용 리프트 시스템인데요. 설명란에 폴딩박스 등의 상부에 결합하여 사용되는 것이라고 적었습니다. 목제 또는 철제 상판 결합으로 뚜껑 및 보조테이블로 활용할 수 있도록 한 것이라고 밝혔죠. 접이식 상자를 짐칸으로 쓰다가 위에 판을 얹으면 상이 되는 구조입니다. 그 사이를 이어 주는 부품이 이 건이고요. 붙는 상자와 얹는 상판은 따로 사는 물건이라 이 권리에 들지 않습니다.

쓰는 모습을 세 장에

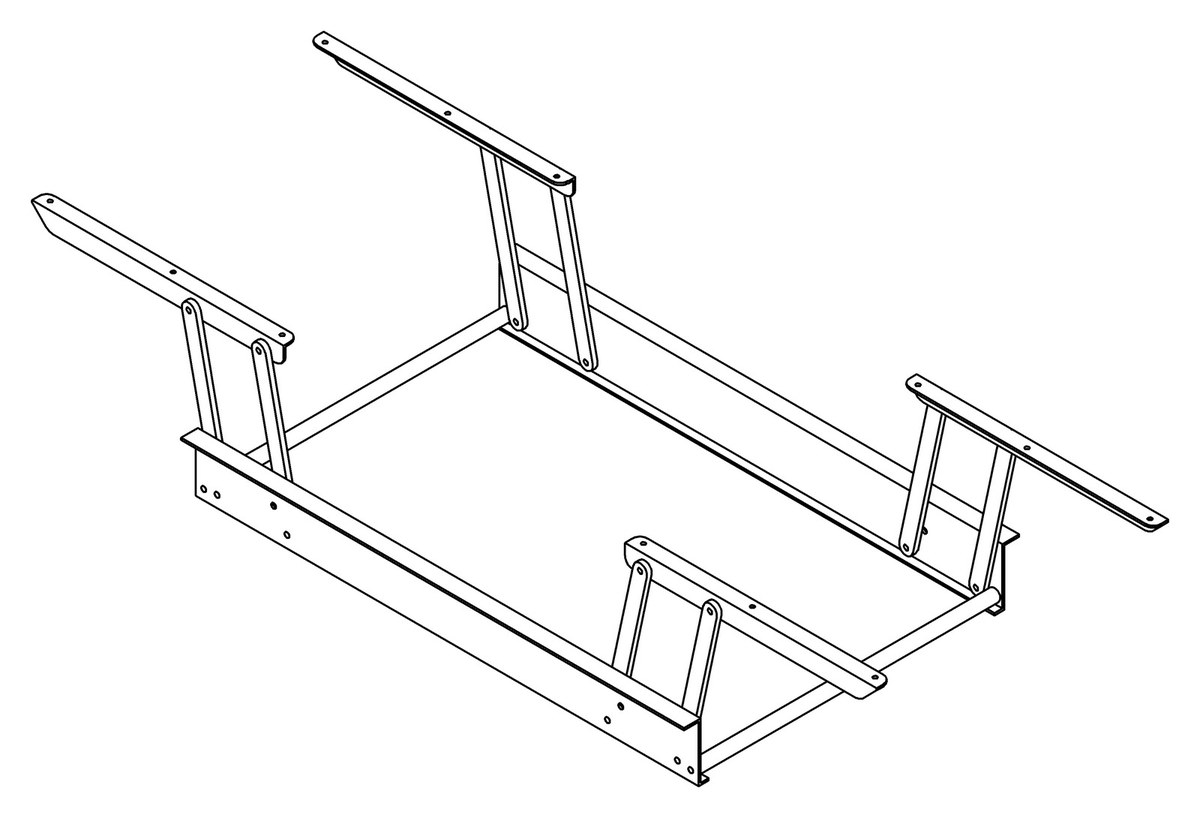

참고도면이 셋입니다. 상자에 결합한 모습, 상판을 얹은 모습, 상으로 쓰는 모습을 각각 담은 것으로 읽히죠. 부품만 놓인 도면으로는 무엇에 어떻게 붙는지 읽히지 않으니 여러 장을 둔 것입니다. 도면은 여덟 장인데 전체 형태를 두 장 두고 여섯 방향을 이었고요. 재질은 금속 및 합성수지재입니다. 물품분류는 로카르노 06-04입니다.

본 캠핑박스부품 건은 디자인출원 후 약 9개월 만에 등록으로 이어졌습니다.
