기능에서 나온 홈도 형태에 드나요?

겉에서 보이면 듭니다. 모양과 자리가 인상을 가르죠. 여는 원리 자체는 특허 쪽에서 봅니다.

뚜껑만 따로 낼 수 있나요?

따로 파는 물품이면 냅니다. 병과 함께 파는 완제품이면 한 건으로 담기도 하죠. 파는 모습에 맞춥니다.

크기가 여러 가지면요?

크기만 다른 것은 같게 봅니다. 비례가 달라지면 다르게 보기도 하죠. 형태가 기준입니다.

디자인

병뚜껑디자인, 젓가락을 끼우는 홈을 담은 디자인등록 사례

#병뚜껑디자인 #디자인등록 #디자인출원 #십자형 홈 #지렛대

2026.08.26윤웅채 변리사

#병뚜껑디자인병뚜껑
#디자인등록30-1306405
#소요기간디자인출원 후 등록까지 1개월

사례 미리보기

병뚜껑디자인, 윗면에 십자형 홈을 두어 막대를 끼워 여는 병뚜껑이 도면 여덟 장과 참고도면 한 장으로 로카르노 09-07에서 디자인등록됐습니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 병뚜껑디자인을 준비할 때 자주 나오는 질문을 정리했습니다.

등록 개요

물품명: 병뚜껑
물품분류: 로카르노 09-07 (제9류, 물품 운송·처리용 포장 및 용기)
출원번호(일자): 30-2025-0015806 (2025.04.28)
등록번호(일자): 30-1306405 (2025.05.15)

2025.04.28

디자인 출원

30-2025-0015806

2025.05.15

디자인 등록

30-1306405

사례 소개

병뚜껑디자인은 작고 단순합니다. 그래서 윗면에 무엇이 나 있느냐로 갈리죠.

십자로 파 두었다

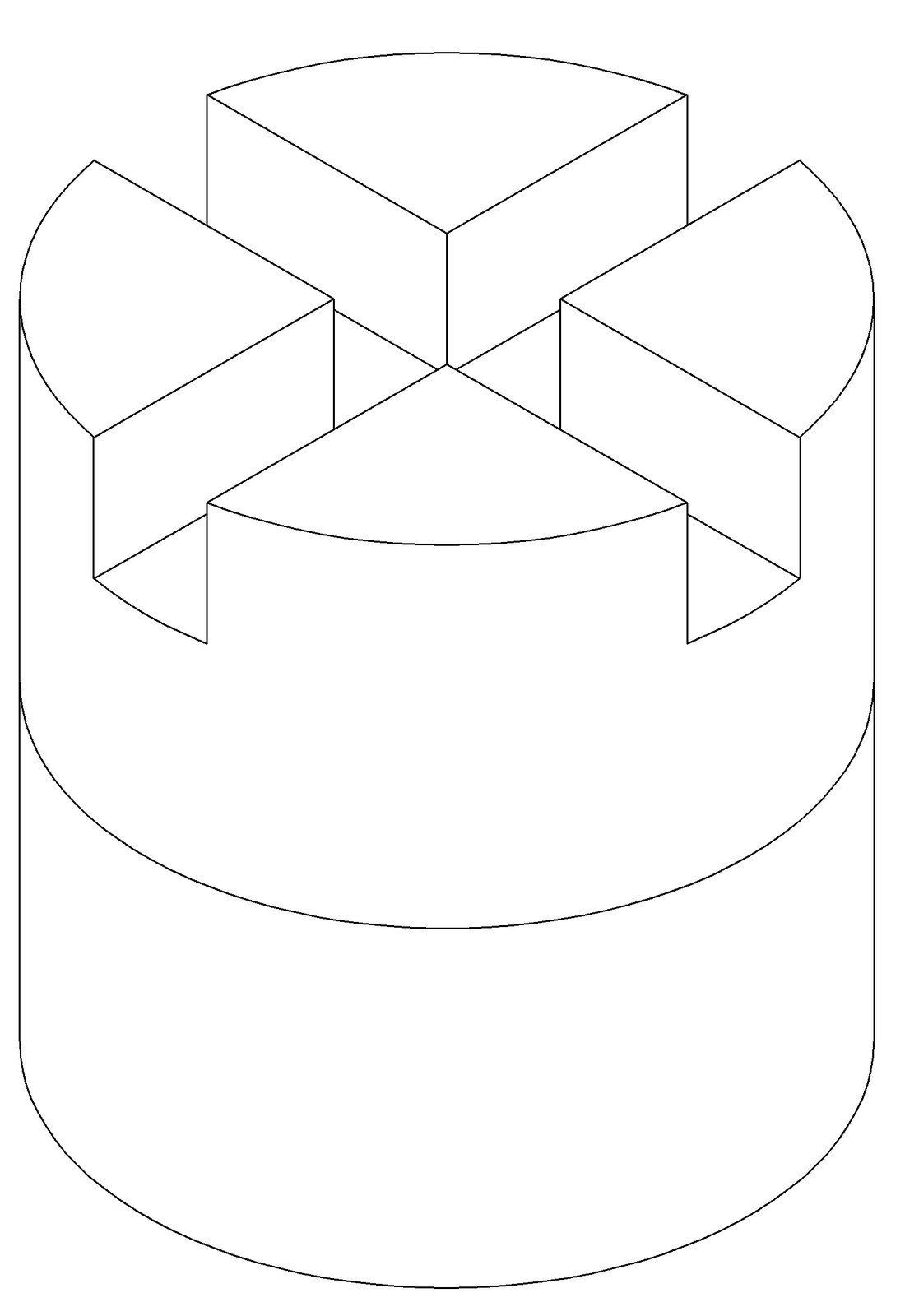

이번 사례는 병뚜껑인데요. 설명란에 윗면에 십자형 홈이 마련되어 젓가락 등의 막대형 물체를 끼운 후 지렛대 원리를 이용해 음료용기를 용이하게 개봉할 수 있도록 한 뚜껑이라고 적었습니다. 손힘이 약해 뚜껑이 안 열리는 일을 젓가락 하나로 푼 셈이죠. 그 홈이 윗면에 십자로 파여 있으니 평면도에서 곧바로 보입니다. 기능에서 나온 형태여도 겉으로 드러나므로 형태에 들고요. 재질은 합성수지재입니다.

쓰는 모습을 한 장 더

참고도면 한 장에 사용상태를 담았습니다. 홈에 막대를 끼워 돌리는 모습이죠. 정지한 도면 여덟 장만 보면 그 홈이 왜 있는지 읽히지 않으니까요. 도면은 전체 형태 두 장에 여섯 방향을 이었습니다. 뚜껑은 원통이라 옆에서 본 네 면이 거의 같아 보이지만, 미끄럼을 막는 세로 홈이 나 있으면 그 결이 담기죠. 저면도에는 나사산과 안쪽 밀폐 부분이 보입니다. 물품분류는 로카르노 09-07입니다.

본 병뚜껑디자인 건은 디자인출원 후 약 1개월 만에 등록으로 이어졌습니다.
