떼었다 붙이는 끈도 형태에 드나요?

붙인 상태를 기본 도면으로 삼습니다. 뗀 모습은 참고도면으로 붙이죠. 파는 모습에 맞춥니다.

고리 배열이 다르면 별개인가요?

겉에서 보이면 형태에 듭니다. 개수와 자리가 다르면 인상이 갈리죠. 전체를 놓고 봅니다.

의료기기로 팔려면요?

디자인 등록과 인허가는 별개입니다. 효능 표시는 따로 심사를 받죠. 겉모습만 디자인이 맡습니다.

디자인

흉부보호대, 관을 걸 고리까지 단 디자인등록 사례

#흉부보호대 #디자인등록 #디자인출원 #고리 #어깨끈

2026.08.28윤웅채 변리사

#흉부보호대의료용 흉부 보호대
#디자인등록30-1313048
#소요기간디자인출원 후 등록까지 1개월

사례 미리보기

흉부보호대, 개흉수술 후 가슴을 압박·고정하는 의료용 흉부 보호대가 배액관을 걸 고리와 탈부착 어깨끈을 갖추고 로카르노 02-01에서 디자인등록됐습니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 흉부보호대를 준비할 때 자주 나오는 질문을 정리했습니다.

등록 개요

물품명: 의료용 흉부 보호대
물품분류: 로카르노 02-01 (제2류, 의류 및 잡화류)
출원번호(일자): 30-2025-0021906 (2025.06.11)
등록번호(일자): 30-1313048 (2025.07.09)

2025.06.11

디자인 출원

30-2025-0021906

2025.07.09

디자인 등록

30-1313048

사례 소개

흉부보호대는 수술 뒤에 두르는 물건입니다. 몸에 달린 관까지 함께 다뤄야 하죠.

앞에 고리를 달았다

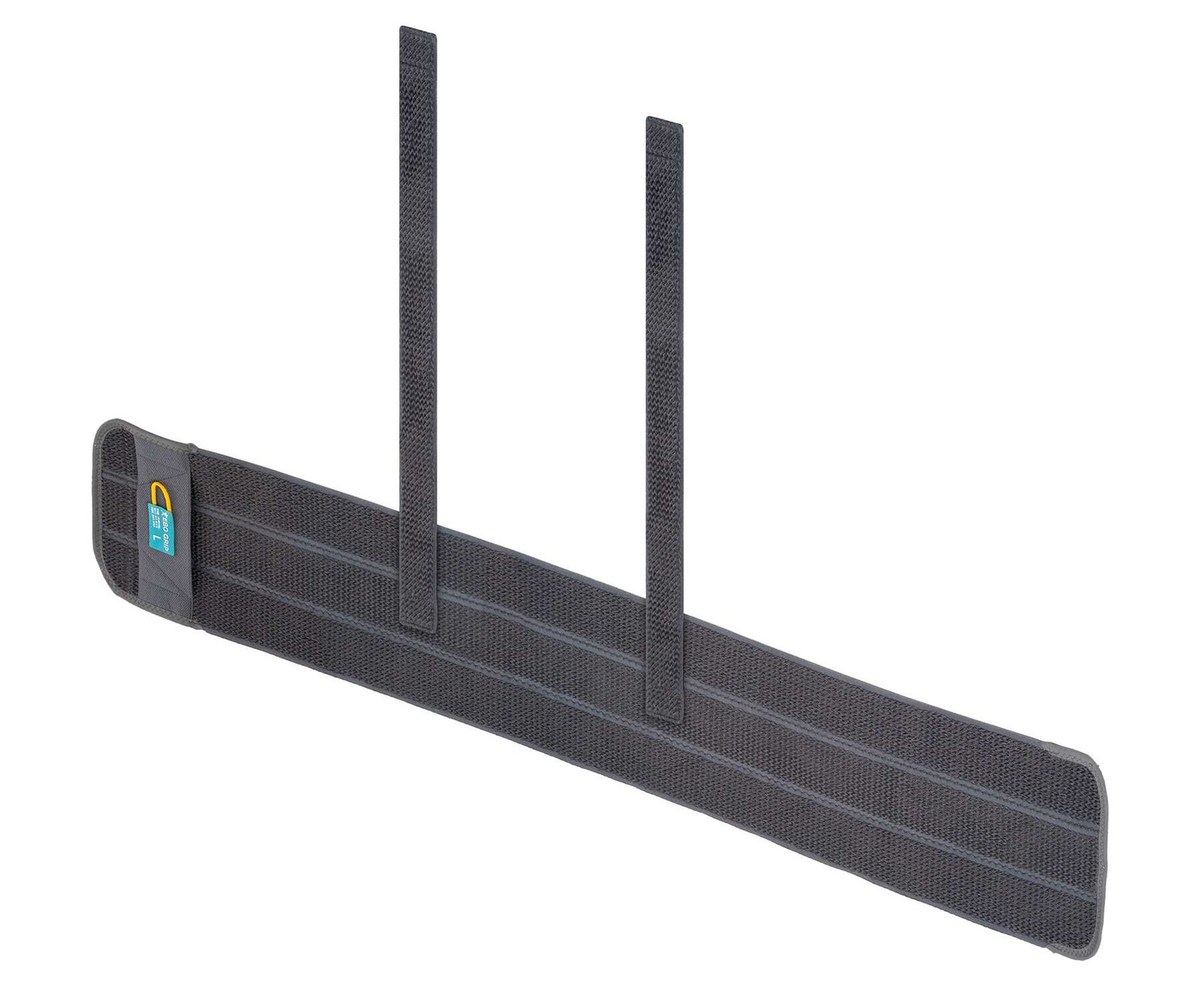

이번 사례는 의료용 흉부 보호대인데요. 설명란에 개흉수술 시 흉부를 압박, 고정 및 지지하기 위하여 가슴 부위에 착용하는 것이라고 밝혔습니다. 눈에 띄는 것은 전면에 형성된 고리입니다. 배액관과 바로박, 수액선 등을 걸어 고정시킬 수 있다고 적었죠. 수술 뒤에는 몸에 관이 여럿 달려 있어 그것들이 늘어지지 않게 잡아 줄 자리가 필요합니다. 그 고리가 앞면에 줄지어 서면 그 배열이 그대로 겉모습이 되고요.

어깨끈은 떼었다 붙인다

흘러내림을 방지하는 어깨끈은 탈부착이 가능하다고 밝혔습니다. 필요할 때만 걸어 쓰는 구조죠. 몸통은 탄력성과 보호력이 우수한 독립된 원단을 유기적으로 연결한 3단 구조이고, 단 사이에는 메쉬형태의 통풍구를 두었습니다. 전면은 벨크로 부착이 가능해 체형에 따라 사이즈 조절이 가능하고요. 참고도면에 착용한 모습을 담았습니다. 재질은 폴리에스터와 나일론, 스판덱스, 합성수지재이고 물품분류는 로카르노 02-01입니다.

본 흉부보호대 건은 디자인출원 후 약 1개월 만에 등록으로 이어졌습니다.
