단면도를 넣어도 되나요?

두께의 짜임이 특징이면 넣습니다. 정식 도면으로 두면 함께 보죠. 참고도면으로 두면 범위에는 들지 않습니다.

닫는 방식 자체를 지키려면요?

잠금 구조는 특허나 실용신안 쪽에서 봅니다. 겉으로 드러난 모습은 디자인이 맡고요. 둘 다면 나란히 냅니다.

크기가 여러 가지면요?

크기만 다른 것은 같게 봅니다. 비례가 달라지면 다르게 보기도 하죠. 형태가 기준입니다.

디자인

지퍼백디자인, 단면도를 한 장 더한 디자인등록 사례

#지퍼백디자인 #디자인등록 #디자인출원 #단면도 #말아 닫는 구조

2026.08.28윤웅채 변리사

#지퍼백디자인지퍼백
#디자인등록30-1315445
#소요기간디자인출원 후 등록까지 1개월

사례 미리보기

지퍼백디자인, 상단을 말아 닫는 구조의 지퍼백이 A-A선 단면도를 포함한 도면 아홉 장으로 로카르노 09-05에서 디자인등록됐습니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 지퍼백디자인을 준비할 때 자주 나오는 질문을 정리했습니다.

등록 개요

물품명: 지퍼백
물품분류: 로카르노 09-05 (제9류, 물품 운송·처리용 포장 및 용기)
출원번호(일자): 30-2025-0026136 (2025.07.08)
등록번호(일자): 30-1315445 (2025.07.29)

2025.07.08

디자인 출원

30-2025-0026136

2025.07.29

디자인 등록

30-1315445

사례 소개

지퍼백디자인은 얇은 주머니입니다. 그래도 닫는 자리는 두께가 있죠.

말아서 닫는다

이번 사례는 지퍼백인데요. 설명란에 상단을 말아 닫는 구조로 형성된 지퍼백으로서 식품 등의 내용물을 보관하는 데 사용되는 것이라고 적었습니다. 지퍼만 물리는 것이 아니라 위쪽을 돌돌 말아 접는 방식이죠. 말리는 자리에는 대개 접힘선이나 띠가 나 있어 그 자국이 겉모습에 드러납니다. 참고도면 한 장에 사용상태를 담아 그 닫는 모습을 보였고요. 재질은 합성수지재입니다.

아홉 번째 도면

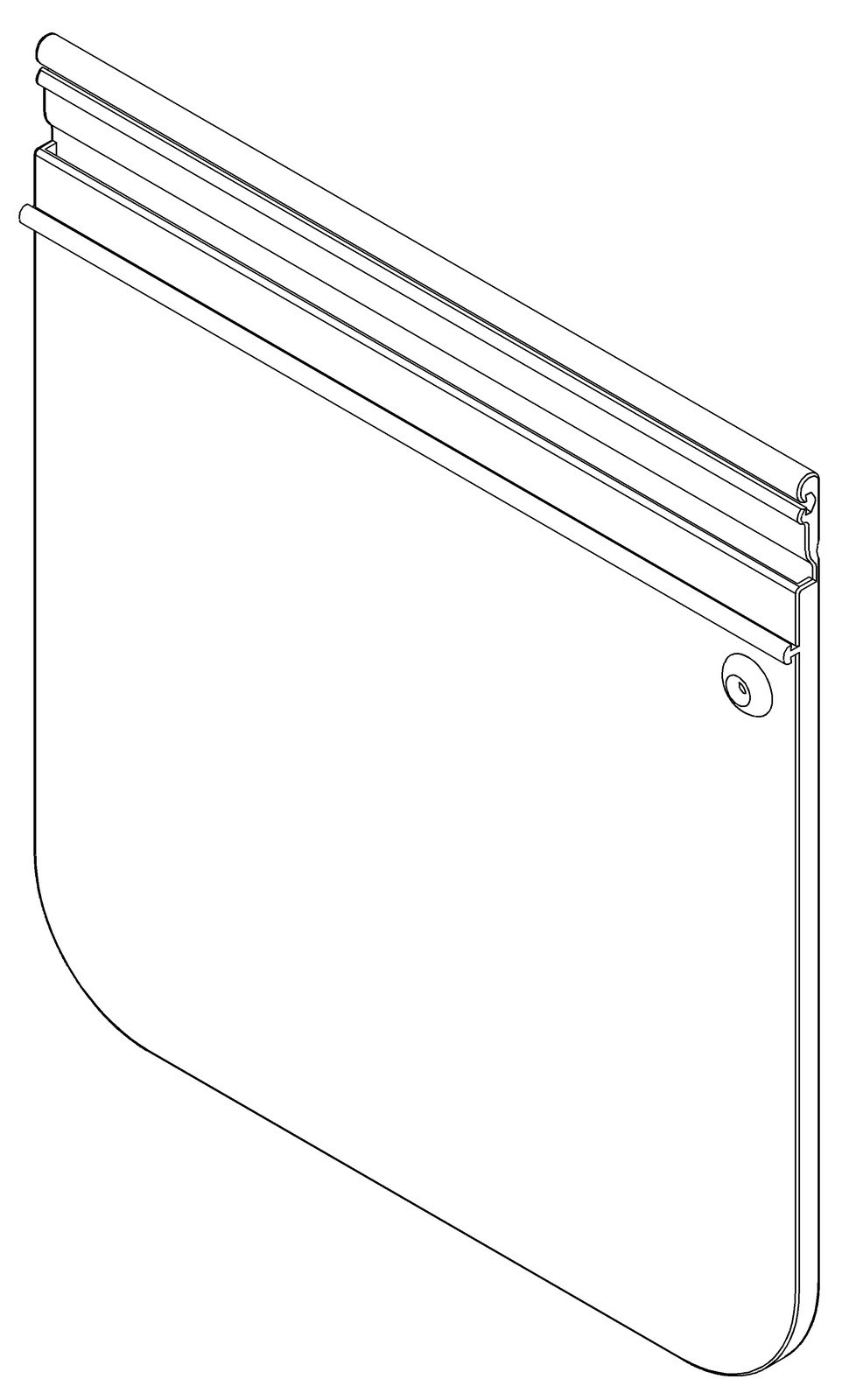

도면이 아홉 장인데 마지막이 눈에 띕니다. 도면 3의 A-A선 단면을 표현한 것이죠. 앞의 여덟 장은 전체 형태 두 장과 여섯 방향입니다. 단면도를 정식 도면으로 넣은 것은 겉에서 보이지 않는 두께의 짜임을 보이기 위한 것으로 읽히고요. 말아 닫는 자리의 겹이 몇 겹인지, 벽이 어디서 두꺼워지는지가 그 한 장에 담깁니다. 참고도면으로 두면 범위에 직접 들지 않지만 도면으로 두면 함께 봅니다. 물품분류는 로카르노 09-05입니다.

본 지퍼백디자인 건은 디자인출원 후 약 1개월 만에 등록으로 이어졌습니다.
