3D파일로 내면 무엇이 좋은가요?

여섯 방향을 따로 그리지 않아도 됩니다. 곡면이 그대로 남습니다. 작은 물건에 잘 맞습니다.

어떤 형식으로 내나요?

특허청이 받는 형식이 정해져 있습니다. 만든 데이터를 그 형식으로 바꿔 냅니다. 출원 전에 확인합니다.

3D파일과 그림을 섞어도 되나요?

기본 도면은 한 방식으로 맞춥니다. 참고도면은 달리 두기도 합니다. 설명란에 밝힙니다.

디자인

입체디자인, 3D파일 한 건으로 낸 펜던트 디자인등록 사례

#입체디자인 #디자인등록 #디자인출원 #3D파일 #요점 표시

2026.09.01윤웅채 변리사

#입체디자인펜던트
#디자인등록30-1331845
#소요기간디자인출원 후 등록까지 1개월

사례 미리보기

입체디자인, 귀걸이와 목걸이에 쓰는 펜던트가 여섯 방향 도면 대신 3D파일 한 건으로 로카르노 11-01에서 디자인등록됐습니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 입체디자인을 준비할 때 자주 나오는 질문을 정리했습니다.

등록 개요

물품명: 펜던트
물품분류: 로카르노 11-01 (제11류, 장식용품)
출원번호(일자): 30-2025-0042523 (2025.10.21)
등록번호(일자): 30-1331845 (2025.12.02)

2025.10.21

디자인 출원

30-2025-0042523

2025.12.02

디자인 등록

30-1331845

사례 소개

입체디자인은 그림 대신 입체 데이터로 내는 방식입니다. 곡면이 많은 물건에 잘 맞죠.

요점과 쓰임을 짧게 적기

이번 사례는 펜던트인데요. 설명란 첫 줄에 형상과 모양의 결합을 창작 내용의 요점으로 삼는다는 요점 표시를 두었습니다. 재질은 금속 및 귀금속재이고요. 쓰임은 귀걸이와 목걸이 등의 장신구에 쓰는 펜던트라고 밝혔습니다. 설명이 짧은데, 도면이 입체 데이터라 어느 각에서 보든 형태가 정해지니 글로 덧붙일 것이 적습니다.

도면 대신 3D파일 한 건

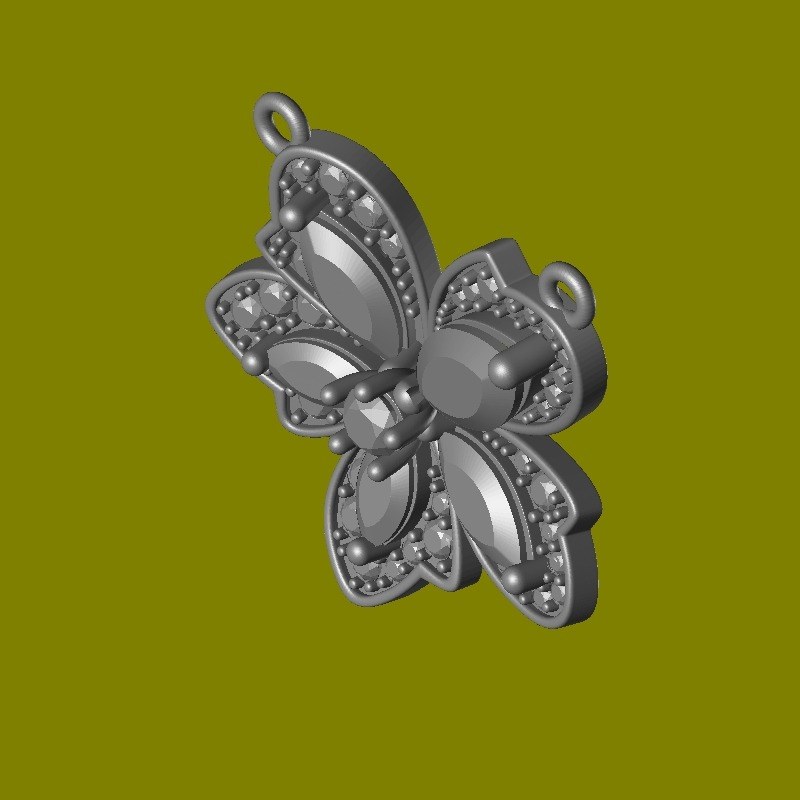

도면은 한 건이고 그것도 그림이 아니라 3D파일입니다. 도면 1은 전체적인 형상을 표현한 3D파일이라고 적었죠. 여섯 방향을 따로 그리면 그 사이의 곡면이 어떻게 이어지는지는 보는 사람이 짐작해야 하는데, 입체 데이터를 그대로 내면 그 짐작이 필요 없습니다. 장신구처럼 작고 곡면이 많은 물건은 그림으로 옮기다 결이 사라지기 쉬우니 이 방식이 낫고요. 세공한 면이 여럿이면 그 면들이 만나는 각도까지 데이터에 그대로 남습니다. 물품분류는 로카르노 11-01입니다.

본 입체디자인 건은 디자인출원 후 약 1개월 만에 등록으로 이어졌습니다.
