투명한 부분은 어떻게 그리나요?

비쳐 보이는 선을 얇게 그립니다. 설명란에 그렇게 밝힙니다. 겉과 속이 갈립니다.

여닫는 물건은 어느 상태로 내나요?

한 상태를 기본으로 정합니다. 다른 상태는 참고도면으로 넣습니다. 설명란에 어느 쪽인지 적습니다.

건축물도 디자인등록이 되나요?

옮길 수 있는 구조물이면 됩니다. 땅에 붙박이면 어렵습니다. 물품 이름을 정할 때 함께 봅니다.

디자인

공간구조물디자인, 레일을 따라 열리는 파고라 디자인등록 사례

#공간구조물디자인 #디자인등록 #디자인출원 #파고라 #투영

2026.09.10윤웅채 변리사

#공간구조물디자인슬라이딩 파고라
#디자인등록30-1362511
#소요기간디자인출원 후 등록까지 2개월

사례 미리보기

공간구조물디자인, 지면에 고정하지 않고 자체 중량으로 서며 레일을 따라 열고 닫는 슬라이딩 파고라가 로카르노 25-03으로 디자인등록됐습니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 공간구조물디자인을 준비할 때 자주 나오는 질문을 정리했습니다.

등록 개요

물품명: 슬라이딩 파고라
물품분류: 로카르노 25-03 (제25류, 건축 유닛 및 건설 자재)
출원번호(일자): 30-2026-0022206 (2026.06.15)
등록번호(일자): 30-1362511 (2026.08.28)

2026.06.15

디자인 출원

30-2026-0022206

2026.08.28

디자인 등록

30-1362511

사례 소개

공간구조물디자인은 사람이 들어가 머무는 물건의 형태입니다. 골조의 선이 곧 인상이 되죠.

땅을 파지 않고 서는 구조

이번 사례는 슬라이딩 파고라인데요. 설명란에 재질을 금속 및 합성수지재로 적었습니다. 별도의 지면 고정 없이 자체 중량으로 설치되는 것이라고 밝혔고요. 앵커를 박지 않으니 옮길 수 있고, 그만큼 골조의 두께와 바닥 자리가 형태에 그대로 드러납니다. 레일을 따라 이동하면서 개폐될 수 있도록 구성된 점도 특징으로 적었죠. 열고 닫는 물건이라 어느 상태를 기본으로 그렸는지가 중요해집니다.

투명한 면을 얇은 선으로

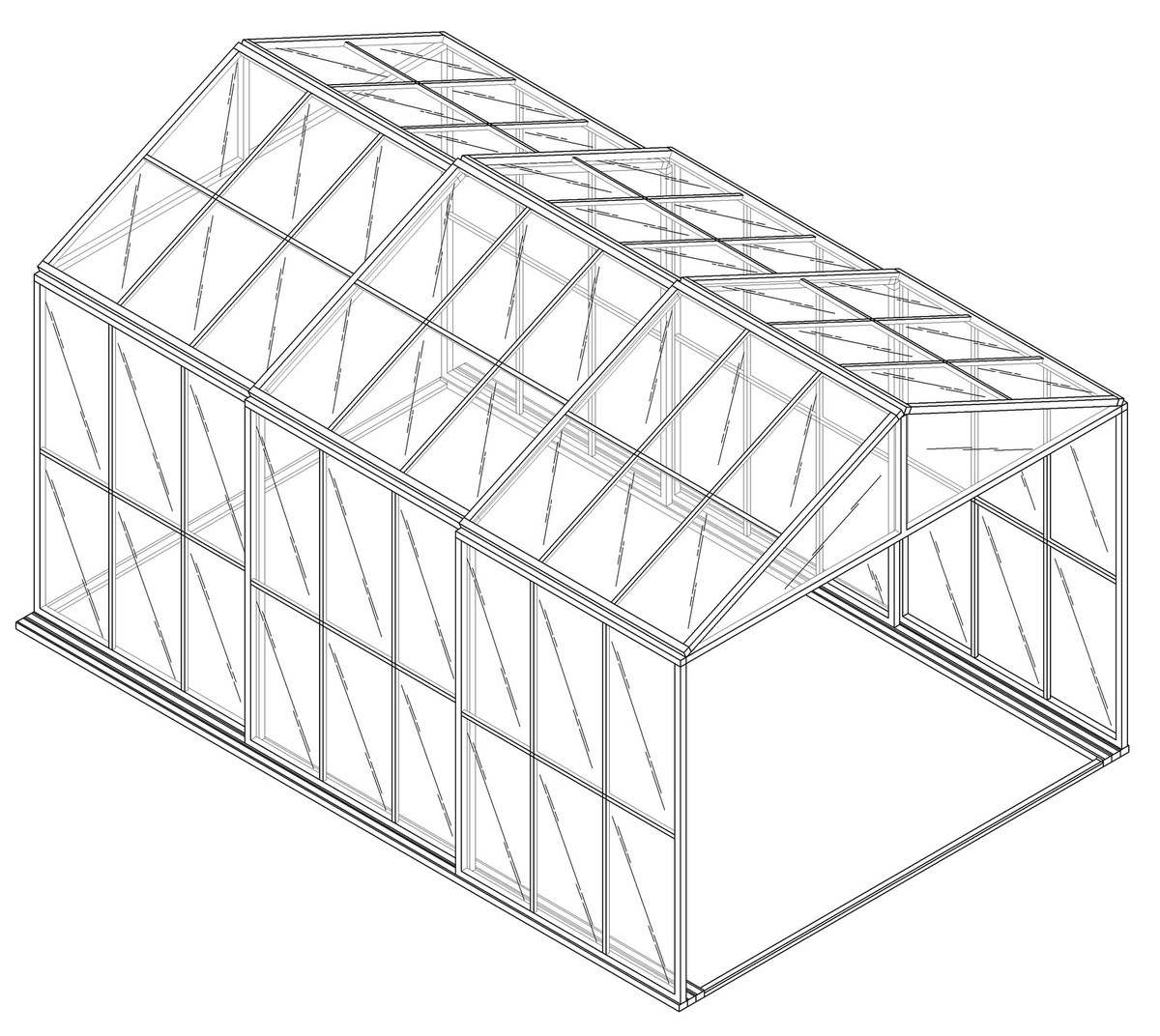

벽면과 지붕면이 투명한 재질이라, 안쪽에 투영된 부분은 얇은 선으로 표현했다고 설명란에 적었습니다. 투명한 물건은 겉선만 그리면 속이 빈 상자처럼 보이고, 다 진하게 그리면 어느 것이 겉인지 흐려지죠. 굵기를 나눠 그 둘을 가른 셈이고요. 도면은 일곱 장이고 여기에 참고도면 한 장을 더해 사용상태를 담았습니다. 레일을 따라 열린 모습이 그 그림에 남죠. 물품분류는 로카르노 25-03입니다.

본 공간구조물디자인 건은 디자인출원 후 약 2개월 만에 등록으로 이어졌습니다.
