1개월 만에 등록이 되나요?

우선심사를 쓰고 한 번에 통과하면 그렇습니다. 아주 빠른 편이죠.

그렇게 서두르는 경우가 있나요?

납품이나 투자 일정이 걸려 있으면 그렇습니다. 등록증이 있어야 넘어가는 자리가 있죠.

장치와 제조방법을 함께 담아도 되나요?

담습니다. 장치는 만들어 파는 쪽에, 방법은 그 공정을 쓰는 쪽에 각각 닿죠.

특허

진공인터럽터특허, 돌려 가며 절연물을 입힌 특허등록 사례

#진공인터럽터특허 #특허등록 #특허출원 #베이스부 #지지부

2026.07.29윤웅채 변리사

#진공인터럽터특허진공 인터럽터 제조장치 및 그 제조방법
#특허등록10-2667689
#소요기간특허출원 후 등록까지 1개월

사례 미리보기

진공인터럽터특허, 베이스에서 솟은 지지부에 내부 조립체 아래끝을 돌 수 있게 물리고, 회전 조작부로 하우징까지 함께 돌리며 둘레에 절연물질을 여러 층 입히는 진공 인터럽터 제조장치가 특허등록됐습니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 진공인터럽터특허를 준비할 때 자주 나오는 질문을 함께 정리했습니다.

등록 개요

발명의 명칭: 진공 인터럽터 제조장치 및 그 제조방법
출원번호(일자): 10-2024-0040353 (2024.03.25)
등록번호(일자): 10-2667689 (2024.05.16)

2024.03.25

특허 출원

10-2024-0040353

2024.05.16

특허 등록

10-2667689

사례 소개

진공인터럽터특허는 잘 바르는 데 있지 않고 바르는 동안 무엇이 도는지에서 갈립니다.

둘레를 고르게 입히기가 어렵다

이번 사례는 진공 인터럽터 제조장치 및 그 제조방법입니다. 진공 인터럽터는 높은 전압을 끊는 부품이라 겉을 절연물질로 감싸야 합니다. 그 두께가 고르지 않으면 얇은 자리에서 문제가 생기죠. 그런데 사람이 붙들고 돌려 가며 바르면 손 힘에 따라 두께가 달라집니다. 세워 두고 한쪽씩 바르면 아래로 흘러 아래쪽만 두꺼워지고요. 여러 번 겹쳐 발라야 하니 그 어긋남이 쌓입니다. 바르는 솜씨에 결과가 통째로 달린 자리입니다.

축에 물려 돌리면서 층을 쌓는다

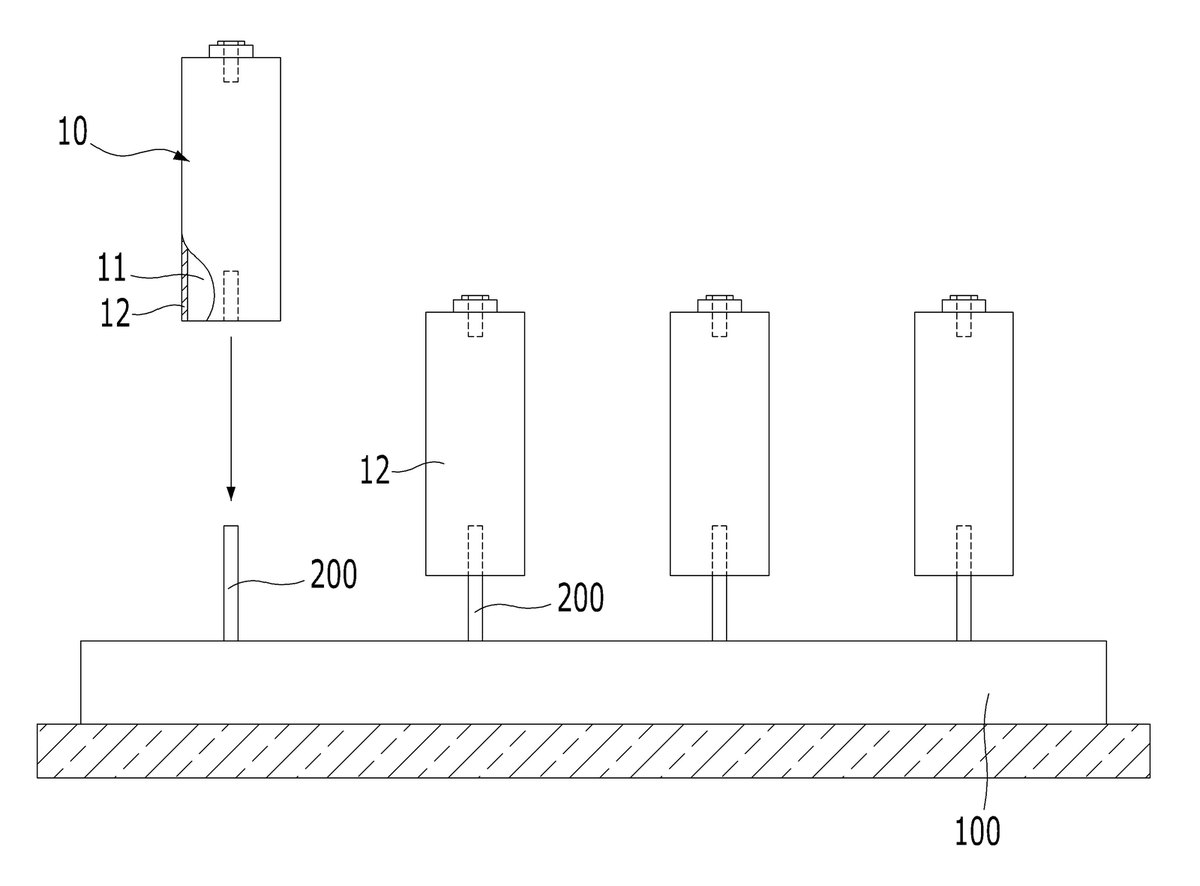

이 건은 대상을 돌게 했습니다. 베이스부가 아래를 이루고, 여러 지지부가 그 위로 솟아 수직 회전중심을 만들죠. 각 지지부 위끝에 내부 조립체의 아래끝이 돌 수 있게 물립니다. 회전 조작부는 그 지지부를 기준으로 내부 조립체와 그 밖에 결합된 하우징을 함께 돌리고요. 도는 동안 하우징 둘레에 외부 절연물질이 한 층 이상으로 발립니다. 대상이 도니 한자리에 몰리지 않고 두께가 고르게 서는 자리죠. 회전 조작부는 아래끝이 내부 조립체 위끝에 수직으로 암수로 물리는 구조이고요. 여러 개를 나란히 세워 함께 돌릴 수 있어 한 번에 여럿을 만듭니다. 청구항은 베이스부와 지지부, 회전 조작부, 그리고 도포되는 층을 차례로 적었습니다.

본 진공인터럽터특허 건은 특허출원에서 등록까지 약 1개월이 걸렸습니다.
