특허가 아니라 실용신안으로 낸 이유가 있나요?

물건의 형상과 구조를 다투는 자리라 결이 맞습니다. 다만 존속기간이 출원일부터 10년이죠.

28개월이 걸린 것은 어떤 뜻인가요?

의견 제출과 보정을 여러 번 거쳤다는 뜻입니다. 그 사이에도 만들어 팔 수 있고요.

건축 자재는 어디에 쓸모가 있나요?

시공사 제안이나 조달 등록에서 근거가 됩니다. 같은 물건이 여럿일 때 갈리는 자리죠.

특허

샌드위치패널실용신안, 위아래를 함께 물려 세운 실용신안등록 사례

#샌드위치패널실용신안 #실용신안등록 #실용신안출원 #패널본체부 #상부결속돌기

2026.09.09윤웅채 변리사

#샌드위치패널실용신안간편한 시공구조를 포함하는 샌드위치패널
#특허등록20-0498021
#소요기간특허출원 후 등록까지 28개월

사례 미리보기

샌드위치패널실용신안, 패널 위아래 면 한쪽에 각각 돌기를 내어 옆 패널의 결속홈과 만입홈에 맞물리게 만들어, 한 번에 위아래가 함께 물리도록 한 샌드위치패널이 실용신안등록됐습니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 샌드위치패널실용신안을 준비할 때 자주 나오는 질문을 함께 정리했습니다.

등록 개요

고안의 명칭: 간편한 시공구조를 포함하는 샌드위치패널
출원번호(일자): 20-2021-0003900 (2021.12.22)
등록번호(일자): 20-0498021 (2024.05.20)

2021.12.22

특허 출원

20-2021-0003900

2024.05.20

특허 등록

20-0498021

사례 소개

샌드위치패널실용신안은 잘 붙는 데 있지 않고 붙이는 데 손이 몇 번 가는지에서 갈립니다.

이어 붙일 때마다 위아래를 따로 맞춘다

이번 사례는 간편한 시공구조를 포함하는 샌드위치패널입니다. 공장이나 창고 벽은 단열재를 넣은 패널을 옆으로 이어 붙여 세웁니다. 그런데 이어 붙일 때 위쪽 면과 아래쪽 면을 따로 맞춰야 해요. 위를 맞추면 아래가 벌어지고, 아래를 맞추면 위가 틀어집니다. 두 사람이 붙어 잡고 나사로 조여야 하죠. 벌어진 틈으로는 바람과 물이 들어오고 단열도 새고요. 넓은 면을 세울수록 그 어긋남이 쌓이는 자리입니다. 물건의 형상과 구조를 다투는 권리인 실용신안이 이런 자리에 잘 맞습니다.

위아래에 각각 돌기를 내어 한 번에 물린다

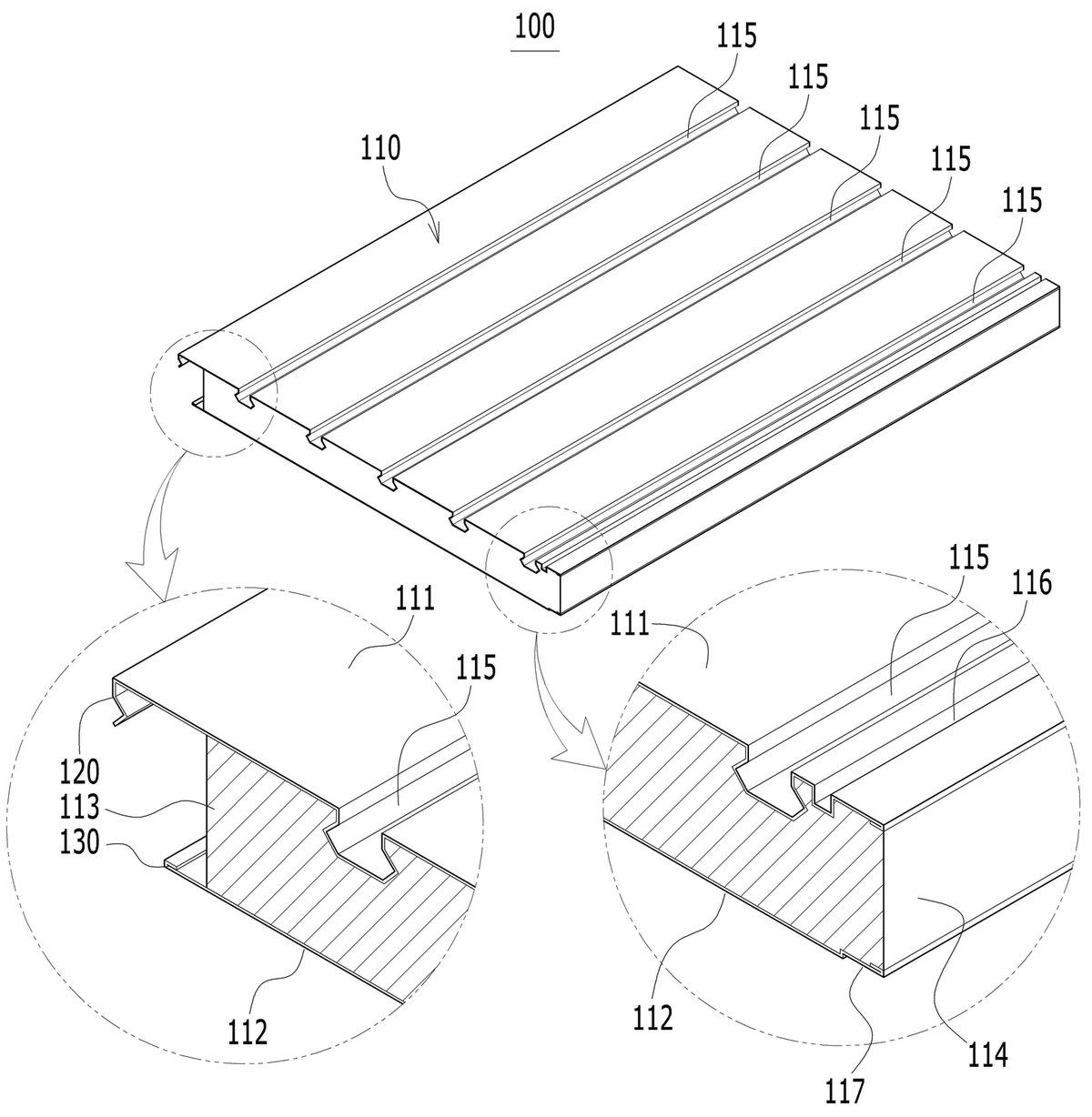

이 건은 물리는 자리를 위아래로 나눠 두었습니다. 패널본체부는 결속홈이 길이 방향으로 일정 거리씩 떨어져 여럿 난 상부면과, 판 모양의 하부면 사이에 단열소재를 채운 구조죠. 상부결속돌기가 그 상부면 한쪽에서 옆으로 뻗고, 옆 패널 상부면 반대쪽에 난 결속홈과 맞는 단면을 갖습니다. 하부결속돌기는 하부면 한쪽에서 같은 방식으로 뻗어, 옆 패널 하부면 반대쪽의 만입홈과 맞물리고요. 옆으로 밀어 넣으면 위아래가 동시에 자기 자리에 들어가는 셈입니다. 한쪽만 맞추면 되니 사람 손이 덜 가고, 틈도 남지 않죠. 청구항은 패널본체부와 상부결속돌기, 하부결속돌기를 차례로 적었습니다.

본 샌드위치패널실용신안 건은 실용신안출원에서 등록까지 약 28개월이 걸렸습니다.
