단자대특허, 커넥터를 돌려 끼워 방향을 바꾼 특허등록 사례

#단자대특허 #특허등록 #특허출원 #제 1통전부 #제 2통전부

2026.07.29윤웅채 변리사

#단자대특허통전 스위칭 블록을 포함한 단자대
#특허등록10-2669547
#소요기간특허출원 후 등록까지 8개월

사례 미리보기

단자대특허, 단자대 본체에 마주 보는 터미널을 잇는 통전부와 대각선 터미널을 잇는 통전부를 한 커넥터에 담아, 그 커넥터를 뺐다 다시 끼우는 것만으로 모터 회전 방향을 바꿀 수 있게 만든 구조가 특허등록됐습니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 단자대특허를 준비할 때 자주 나오는 질문을 함께 정리했습니다.

등록 개요

발명의 명칭: 통전 스위칭 블록을 포함한 단자대
출원번호(일자): 10-2023-0123865 (2023.09.18)
등록번호(일자): 10-2669547 (2024.05.22)

2023.09.18

특허 출원

10-2023-0123865

2024.05.22

특허 등록

10-2669547

사례 소개

단자대특허는 잘 잇는 데 있지 않고 바꿔 이을 때 무엇을 만져야 하는지에서 갈립니다.

방향을 바꾸려고 전선을 풀었다 조인다

이번 사례는 통전 스위칭 블록을 포함한 단자대입니다. 삼상 모터의 회전 방향을 바꾸려면 들어가는 선 두 가닥을 서로 바꿔 물려야 합니다. 그러려면 단자대 나사를 풀고 전선을 빼서 자리를 바꾼 뒤 다시 조이죠. 전기가 흐르는 자리에서 하는 일이라 조심스럽습니다. 급하게 하다 헐겁게 조이면 그 자리에서 열이 나고요. 시운전 때는 방향을 몇 번씩 바꿔 보게 되는데, 그때마다 이 일을 되풀이하는 자리입니다.

두 통전부를 한 커넥터에 담아 갈아 끼운다

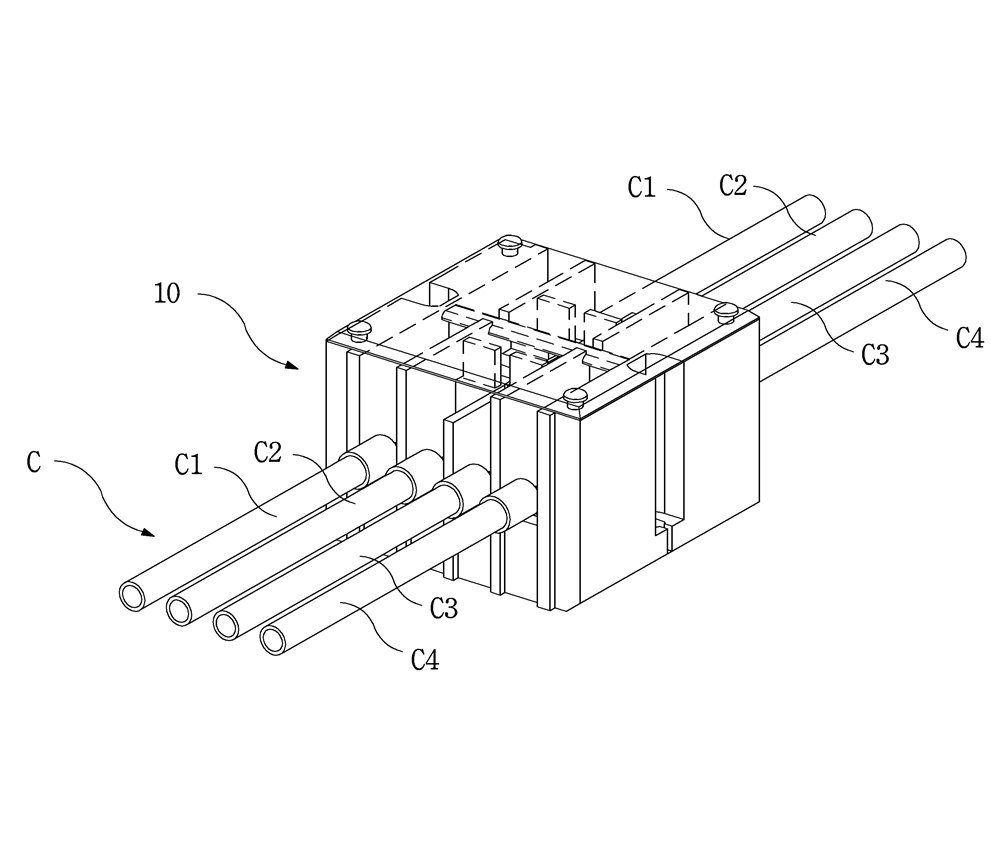

이 건은 전선을 그대로 두었습니다. 본체가 길이 방향으로 서고 서로 마주 보게 나란히 여러 격실이 있으며, 각 격실에 전선을 무는 터미널이 있죠. 커넥터가 그 본체에 물리는데, 안에 두 가지 통전부가 함께 들어 있습니다. 제 1통전부는 격실 중 마주 보는 터미널끼리 잇고, 제 2통전부는 대각선에 있는 터미널끼리 잇죠. 커넥터를 어떻게 물리느냐에 따라 어느 쪽으로 이어질지가 갈리는 자리고요. 커넥터에서 제 1통전부는 길이 방향으로 나란히 놓인 제 1통전단자와 제 2통전단자가 양쪽 끝으로 조금 나와 있고, 제 2통전부는 길이 방향으로 서로 엇갈리게 놓입니다. 뺐다 다시 끼우는 착탈 방식이라 전선을 풀 일이 없죠. 청구항은 본체와 커넥터, 두 통전부를 차례로 적었습니다.

본 단자대특허 건은 특허출원에서 등록까지 약 8개월이 걸렸습니다.
