3개월 만에 등록된 이유가 있나요?

우선심사를 쓰면 순서가 앞당겨집니다. 출시나 납품 일정이 있으면 흔히 쓰죠.

조립 구조도 특허가 되나요?

됩니다. 무엇이 무엇을 어떻게 잡는지가 앞선 것과 다르면 되죠.

두 사람 이름으로 낸 건인가요?

그렇습니다. 공유가 되어 넘기거나 실시권을 줄 때는 서로의 동의를 받습니다.

특허

가구프레임특허, 기둥 속 판을 끌어당겨 조인 특허등록 사례

#가구프레임특허 #특허등록 #특허출원 #지지프레임 #걸림판

2026.07.30윤웅채 변리사

#가구프레임특허가구 하부 프레임
#특허등록10-2671353
#소요기간특허출원 후 등록까지 3개월

사례 미리보기

가구프레임특허, 속이 빈 다리 기둥 안에 걸림판을 끼워 두고, 밖에서 돌린 체결구가 그 판을 끌어당기게 만들어 상판 프레임과 다리를 단단히 붙이는 가구 하부 프레임이 특허등록됐습니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 가구프레임특허를 준비할 때 자주 나오는 질문을 함께 정리했습니다.

등록 개요

발명의 명칭: 가구 하부 프레임
출원번호(일자): 10-2024-0021834 (2024.02.15)
등록번호(일자): 10-2671353 (2024.05.28)

2024.02.15

특허 출원

10-2024-0021834

2024.05.28

특허 등록

10-2671353

사례 소개

가구프레임특허는 튼튼히 조이는 데 있지 않고 그 조이는 힘이 어디에 걸리는지에서 갈립니다.

얇은 관에 나사를 박으면 그 자리가 뭉개진다

이번 사례는 가구 하부 프레임입니다. 책상이나 테이블의 다리는 속이 빈 금속관을 씁니다. 가볍고 값이 싸니까요. 그런데 그 관에 나사를 바로 박으면 관 벽이 얇아 몇 번 조였다 풀면 구멍이 뭉개집니다. 그러면 다리가 흔들리죠. 두껍게 만들면 무겁고 비싸집니다. 용접해 붙이면 단단하지만 접어서 보낼 수가 없어 배송비가 크고요. 조립식으로 두면서 흔들리지 않게 하는 것이 서로 미는 자리입니다.

관 속에 판을 걸어 두고 그 판을 당긴다

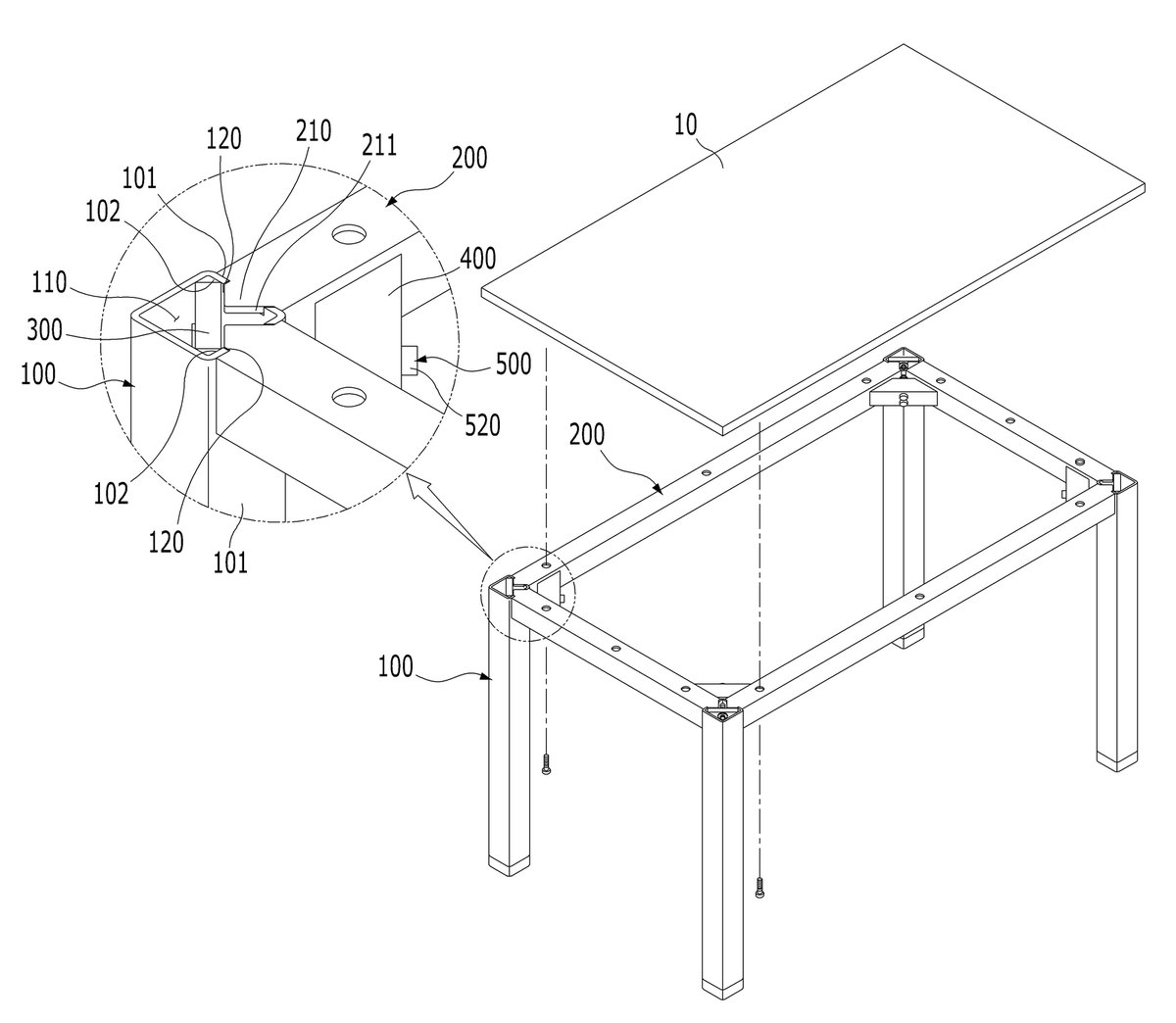

이 건은 힘을 관 벽이 아니라 판에 걸었습니다. 지지프레임이 수직으로 서고 안에 중공이 있죠. 상부프레임은 수평으로 뻗어 양 끝이 서로 떨어진 지지프레임의 폭 방향 양쪽에 직각으로 붙습니다. 걸림판은 그 중공에 수직으로 들어가 양옆이 중공의 폭 방향 양쪽에 걸리죠. 관 안에 가로로 걸린 판이 되는 자리고요. 연결프레임이 상부프레임 안쪽 모서리 방향에서 지지프레임과 마주하며 양옆이 상부프레임에 붙습니다. 체결구는 지지프레임을 지나 그 걸림판에 나사로 물리고, 조이는 방향으로 돌리면 걸림판을 끌어당기죠. 관 벽이 아니라 판이 힘을 받아 뭉개지지 않는 자리입니다. 청구항은 지지프레임과 상부프레임, 걸림판, 연결프레임, 체결구를 차례로 적었습니다.

본 가구프레임특허 건은 특허출원에서 등록까지 약 3개월이 걸렸습니다.
