전기배선특허, 스위치마다 차단기를 붙인 특허등록 사례

#전기배선특허 #특허등록 #특허출원 #분전함 #스위치전원라인

2026.07.30윤웅채 변리사

#전기배선특허개별 누전차단기가 설치된 스위치를 포함하는 전등 전기배선 구조
#특허등록10-2671747
#소요기간특허출원 후 등록까지 30개월

사례 미리보기

전기배선특허, 분전함에서 스위치마다 따로 전원선을 뽑고 그 스위치에 개별 누전차단기를 두어, 한 곳에 문제가 생겨도 그 자리만 끊기게 만든 전등 전기배선 구조가 특허등록됐습니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 전기배선특허를 준비할 때 자주 나오는 질문을 함께 정리했습니다.

등록 개요

발명의 명칭: 개별 누전차단기가 설치된 스위치를 포함하는 전등 전기배선 구조
출원번호(일자): 10-2021-0164801 (2021.11.25)
등록번호(일자): 10-2671747 (2024.05.29)

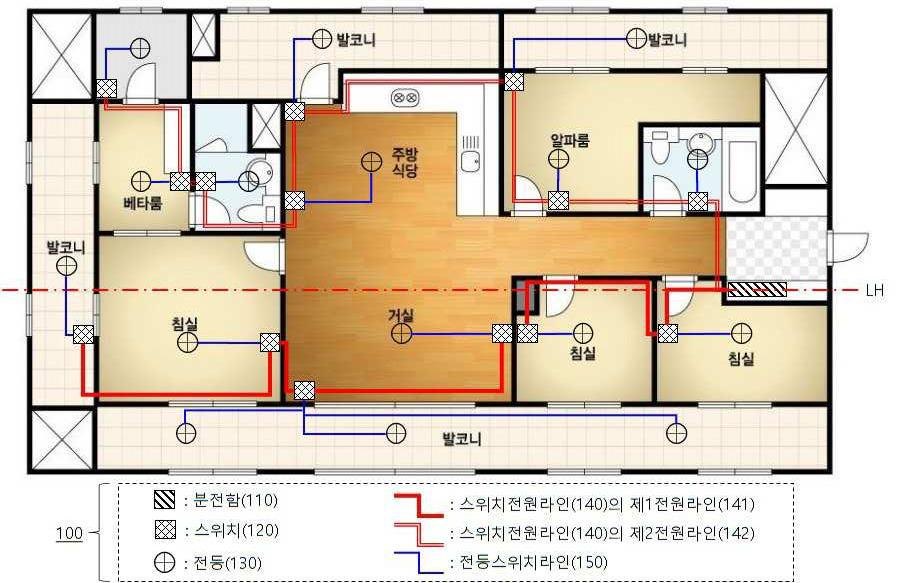

“개별 누전차단기가 설치된 스위치를 포함하는 전등 전기배선 구조”의 도면

2021.11.25

특허 출원

10-2021-0164801

2024.05.29

특허 등록

10-2671747

사례 소개

전기배선특허는 잘 잇는 데 있지 않고 끊길 때 어디까지 끊기는지에서 갈립니다.

한 곳이 새면 집 전체가 꺼진다

이번 사례는 개별 누전차단기가 설치된 스위치를 포함하는 전등 전기배선 구조입니다. 집이나 상가의 전등은 분전함의 차단기 하나에 여러 개가 묶여 있습니다. 어느 한 등에서 누전이 나면 그 차단기가 내려가 묶인 등이 모두 꺼지죠. 어느 등이 문제인지 알려면 하나씩 떼어 보며 찾아야 합니다. 천장에 매달린 것을 다 열어 봐야 하니 시간이 오래 걸려요. 그동안 그 구역은 계속 어둡습니다. 게다가 찾는 사이 다시 올렸다 내렸다 하다가 사고가 나기도 합니다.

스위치까지 따로 끌고 가 그 자리에서 끊는다

이 건은 선을 갈라 두었습니다. 분전함이 시공 대상 건물에 설치되어 밖에서 들어오는 전력공급라인과 이어지고, 안에 든 전력분배단자가 그 전기를 각각의 스위치전원라인으로 나눠 보내죠. 스위치마다 자기 선이 따로 서는 자리고요. 스위치는 건물 안쪽 측벽에 붙어, 그 스위치전원라인에서 오는 전력을 전등스위치라인을 통해 보내거나 끊습니다. 전등은 천정이나 측벽에 붙어 그 전등스위치라인으로 오는 전력에 켜지고요. 그리고 스위치마다 누전차단기를 따로 두어, 문제가 생긴 그 스위치 자리에서만 끊깁니다. 어느 등인지도 그 차단기를 보고 바로 알죠. 청구항은 분전함과 스위치, 전등, 그리고 각 라인을 차례로 적었습니다.

본 전기배선특허 건은 특허출원에서 등록까지 약 30개월이 걸렸습니다.
