전광판캐비닛특허, 핀을 넣고 돌려 높이를 맞춘 특허등록 사례

#전광판캐비닛특허 #특허등록 #특허출원 #LED 패널부 #캐비닛 프레임

2026.07.30윤웅채 변리사

#전광판캐비닛특허단차방지부를 포함하는 LED 전광판 캐비닛
#특허등록10-2672142
#소요기간특허출원 후 등록까지 3개월

사례 미리보기

전광판캐비닛특허, LED 전광판 캐비닛 옆단에 타원 단면의 핀을 홈에 넣고 90도 돌려 물리는 단차방지부를 두어, 옆 캐비닛과 이으면서 앞면 높이까지 맞춰지게 만든 구조가 특허등록됐습니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 전광판캐비닛특허를 준비할 때 자주 나오는 질문을 함께 정리했습니다.

등록 개요

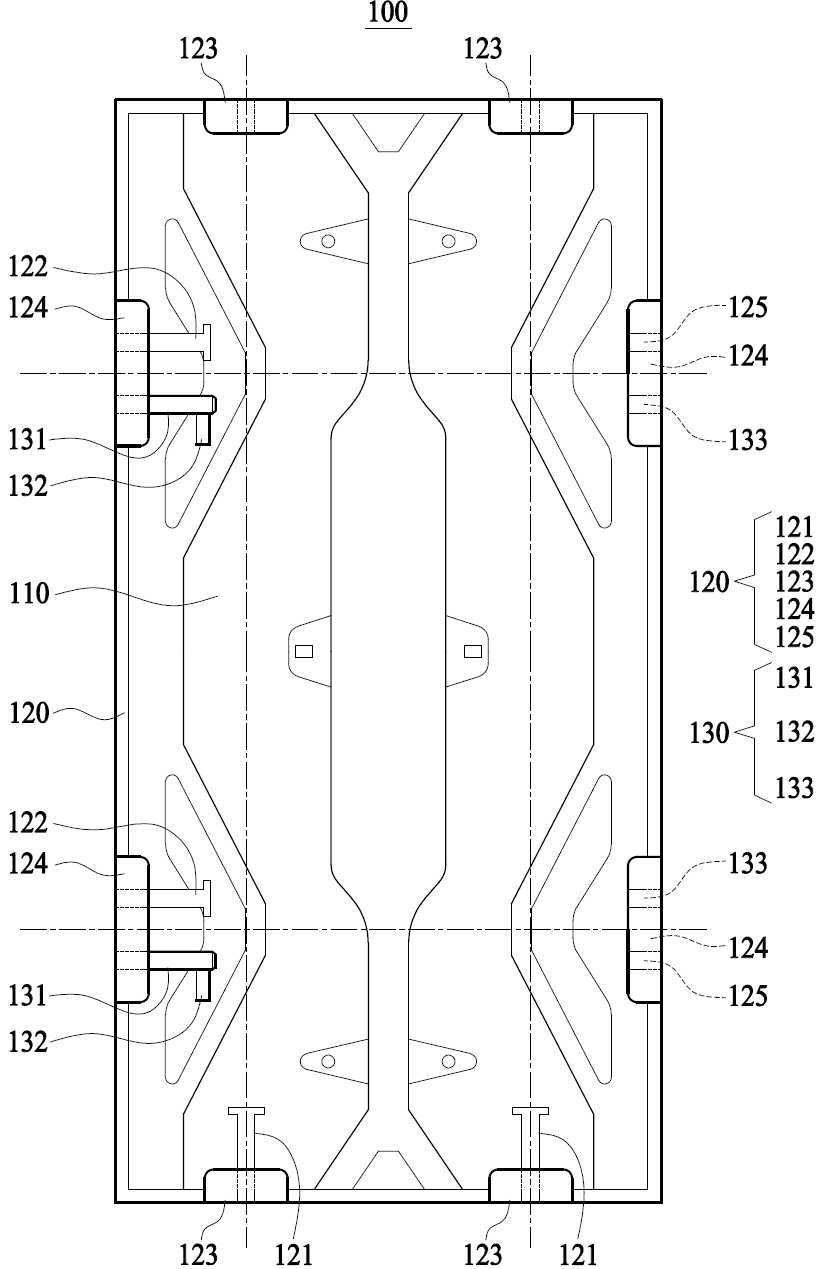

발명의 명칭: 단차방지부를 포함하는 LED 전광판 캐비닛
출원번호(일자): 10-2024-0017219 (2024.02.05)
등록번호(일자): 10-2672142 (2024.05.30)

2024.02.05

특허 출원

10-2024-0017219

2024.05.30

특허 등록

10-2672142

사례 소개

전광판캐비닛특허는 이어 붙이는 데 있지 않고 이었을 때 앞면이 한 면이 되는지에서 갈립니다.

한 장만 튀어나와도 화면에 줄이 보인다

이번 사례는 단차방지부를 포함하는 LED 전광판 캐비닛입니다. 큰 전광판은 사각 캐비닛을 여러 장 이어 붙여 만듭니다. 하나하나는 잘 만들어도 이어 붙일 때 앞면 높이가 조금씩 어긋나요. 몇 밀리미터 차이여도 불이 켜지면 그 경계에 선이 보입니다. 그래서 현장에서 볼트를 조였다 풀었다 하며 맞추는데, 수십 장을 그렇게 맞추자면 하루가 갑니다. 옆을 맞추면 위가 어긋나기도 하고요. 잇는 것과 면을 맞추는 것이 따로 노는 자리입니다.

잇는 부재가 높이까지 함께 잡는다

이 건은 그 둘을 한 부재에 맡겼습니다. LED 패널부가 여러 LED 모듈을 하나의 평면으로 합친 구조이고, 캐비닛 프레임이 그 뒷면에 붙어 패널부 테두리와 같은 모양으로 섭니다. 단차방지부는 그 프레임 양쪽 옆단에 붙어 옆 캐비닛의 프레임과 물리면서, 동시에 LED 패널부 앞면 높이를 같게 맞춰 고정하죠. 잇는 일과 맞추는 일이 한 번에 되는 자리고요. 무는 방식은 타원 단면의 핀을 타원 모양 홈에 넣은 뒤 90도 돌려 억지끼워 맞추는 것입니다. 넣을 때는 헐겁게 들어가고 돌리면 잠기는 셈이라 공구 없이 빠르고, 한 번 돌려 두면 진동에도 풀리지 않죠. 청구항은 LED 패널부와 캐비닛 프레임, 단차방지부의 물림 방식을 차례로 적었습니다.

본 전광판캐비닛특허 건은 특허출원에서 등록까지 약 3개월이 걸렸습니다.
