전력 설비도 특허를 내나요?

냅니다. 발주처 심사와 조달 등록에서 근거가 되는 자리라 오히려 더 챙기죠.

도면 부호를 청구항에 넣어도 되나요?

넣어도 됩니다. 읽기 쉽게 하는 표시일 뿐 권리 범위를 좁히지는 않죠.

기존 설비에 덧붙이는 부품도 되나요?

됩니다. 이 건도 완철 전체가 아니라 그 안의 물림 구조가 요지죠.

특허

완철특허, 흔들리면 함께 돌아 힘을 뺀 특허등록 사례

#완철특허 #특허등록 #특허출원 #지지프레임 #회동부재

2026.07.30윤웅채 변리사

#완철특허가공전선 지지용 완철
#특허등록10-2673017
#소요기간특허출원 후 등록까지 5개월

사례 미리보기

완철특허, 전신주에 붙는 완철의 브라켓을 옆으로 돌 수 있게 만들고 판스프링이 지지블록을 앞으로 눌러, 전선이 바람에 요동칠 때 그 흔들림을 줄이는 가공전선 지지용 완철이 특허등록됐습니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 완철특허를 준비할 때 자주 나오는 질문을 함께 정리했습니다.

등록 개요

발명의 명칭: 가공전선 지지용 완철
출원번호(일자): 10-2023-0188487 (2023.12.21)
등록번호(일자): 10-2673017 (2024.06.03)

2023.12.21

특허 출원

10-2023-0188487

2024.06.03

특허 등록

10-2673017

사례 소개

완철특허는 단단히 잡는 데 있지 않고 흔들릴 때 무엇이 받아 주는지에서 갈립니다.

꽉 잡으면 그 자리가 먼저 상한다

이번 사례는 가공전선 지지용 완철입니다. 전신주 위에서 옆으로 뻗어 전선을 받치는 쇠붙이를 완철이라 합니다. 전선은 바람이나 눈에 계속 흔들리죠. 완철이 그것을 단단히 붙들고만 있으면 흔들림이 그 자리에 그대로 쌓입니다. 반복되면 볼트가 풀리거나 금속에 균열이 생겨요. 여러 전선이 함께 흔들려 박자가 맞으면 진동이 커지기도 합니다. 높은 곳에 있어 점검도 쉽지 않고, 상한 뒤에는 크게 손봐야 하는 자리입니다.

옆으로 돌게 두고 스프링이 눌러 준다

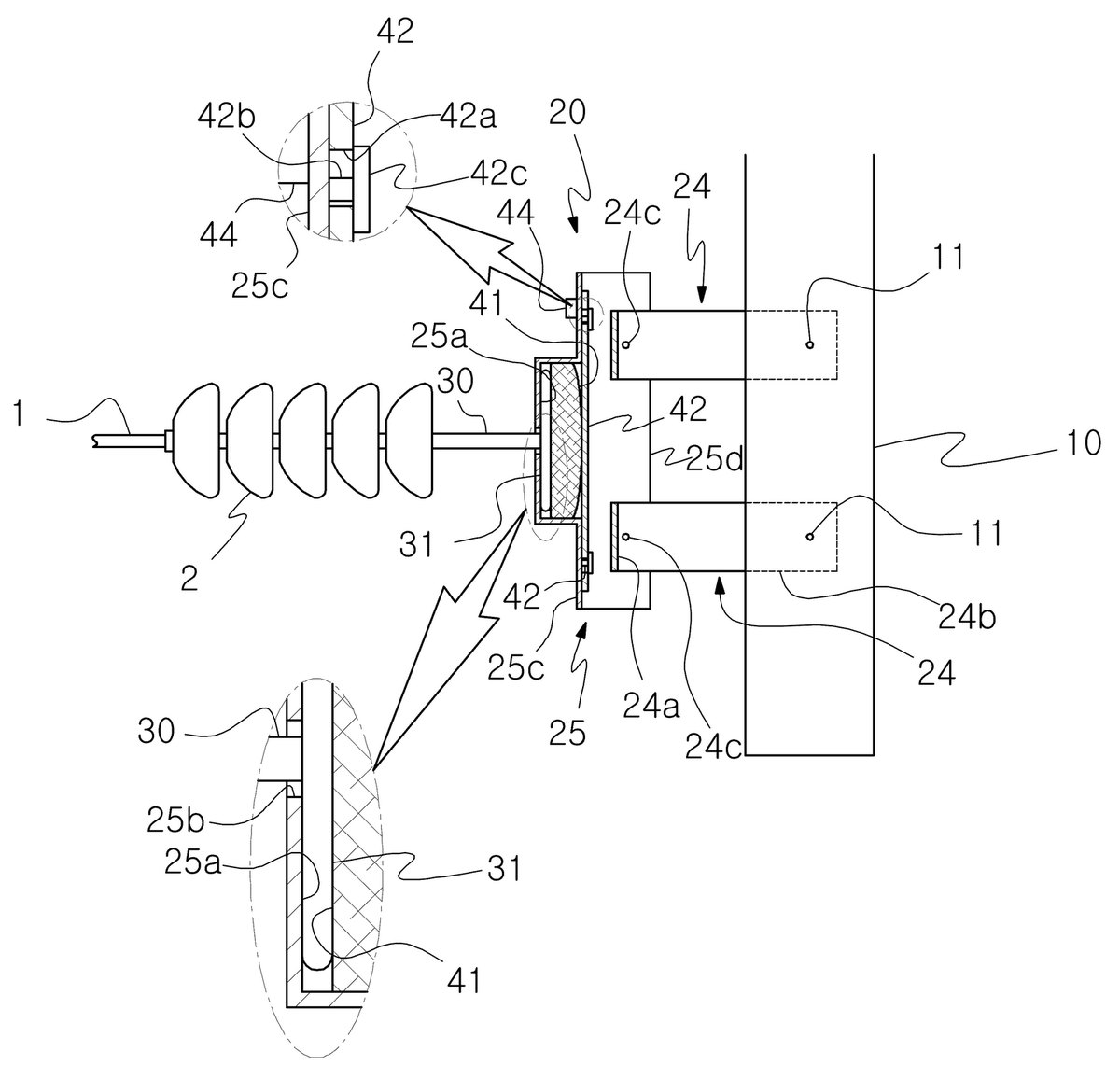

이 건은 흔들림을 흘려보냈습니다. 지지프레임이 전신주 옆으로 뻗은 사각 파이프 모양이고 그 위쪽 옆면에 고정되죠. 브라켓이 그 지지프레임에 붙고, 연결로드가 브라켓에 이어져 그 끝에 현수애자와 전선이 걸립니다. 지지프레임에는 옆으로 떨어진 한 쌍의 지지축이 위아래 면을 수직으로 관통해 붙어 있고요. 브라켓은 뒤끝이 그 지지프레임에 옆 방향으로 돌 수 있게 물린 한 쌍의 회동부재를 갖습니다. 전선이 흔들리면 그 회동부재가 옆으로 돌아 힘을 받아 넘기죠. 여기에 판스프링이 지지블록을 앞으로 눌러 그 회동부재의 요동을 줄입니다. 돌게 두면서 동시에 잡아 주는 자리고요. 청구항은 지지프레임과 브라켓, 연결로드, 회동부재를 차례로 적었습니다.

본 완철특허 건은 특허출원에서 등록까지 약 5개월이 걸렸습니다.
