내진클립특허, 클립만 갈아 끼우게 만든 특허등록 사례

#내진클립특허 #특허등록 #특허출원 #메인바 #밴드

2026.07.30윤웅채 변리사

#내진클립특허천장형 스크린루바를 시공하는 내진클립 조립체
#특허등록10-2673569
#소요기간특허출원 후 등록까지 7개월

사례 미리보기

내진클립특허, 천장 행거에 걸친 메인바를 옆에서 감싸 물리는 밴드를 두고, 그 밴드에 배플을 밀어 넣어 잠그는 방식으로 루버를 뜯지 않고 클립만 갈아 끼울 수 있게 만든 내진클립 조립체가 특허등록됐습니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 내진클립특허를 준비할 때 자주 나오는 질문을 함께 정리했습니다.

등록 개요

발명의 명칭: 천장형 스크린루바를 시공하는 내진클립 조립체
출원번호(일자): 10-2023-0134501 (2023.10.10)
등록번호(일자): 10-2673569 (2024.06.04)

2023.10.10

특허 출원

10-2023-0134501

2024.06.04

특허 등록

10-2673569

사례 소개

내진클립특허는 튼튼하게 매단 데 있지 않고 하나가 상했을 때 무엇까지 뜯어야 하는지에서 갈립니다.

하나 바꾸려고 천장을 다 뜯는다

이번 사례는 천장형 스크린루바를 시공하는 내진클립 조립체입니다. 천장에 세로 날을 줄지어 매다는 마감을 스크린루바라 합니다. 그 날을 잡아 주는 클립이 지진이나 진동에 상하면 바꿔야 하죠. 그런데 클립이 날 사이에 물려 있어 하나를 빼려면 옆의 날들까지 차례로 떼야 합니다. 떼는 동안 날이 휘거나 흠이 나 다시 못 쓰고요. 부품 하나 값보다 뜯고 다시 다는 인건비가 훨씬 큽니다. 게다가 습기 많은 곳에서는 도금이 벗겨져 녹이 슬죠.

옆에서 감싸 물리고 브라켓으로 여닫는다

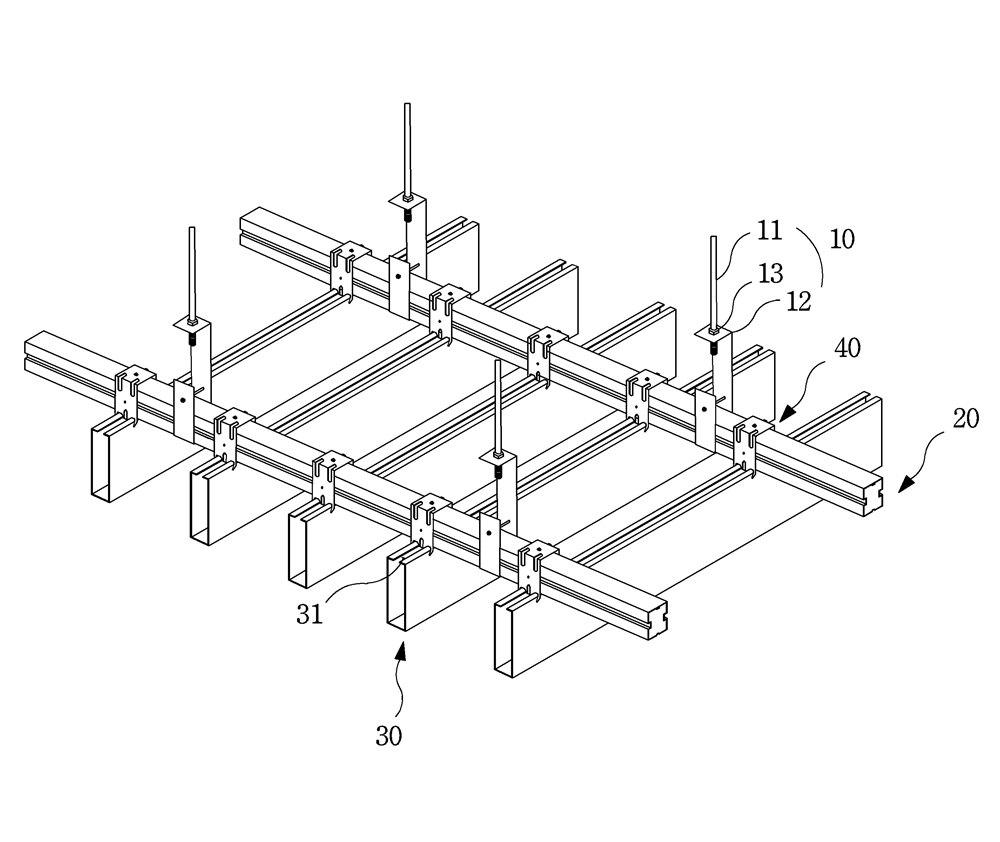

이 건은 옆으로 빼게 했습니다. 행거가 천장에 일정 간격으로 달리고, 메인바가 그 행거를 가로질러 얹히죠. 밴드는 그 메인바 길이 방향으로 일정 간격을 두고 놓이며, 메인바와 엇갈리는 방향으로 배플이 미끄러져 들어와 물립니다. 밴드의 바디부는 메인바의 옆면에서 감싸되 한쪽이 열려 있어 그리로 메인바를 넣고 뺄 수 있고요. 브라켓이 그 바디부에 회동하게 붙어 밴드 한쪽을 여닫습니다. 브라켓을 열면 클립 하나만 옆으로 빠지는 자리죠. 바디부는 메인바 옆면에 붙는 수직면과, 그 위에서 메인바를 감싸는 상부면, 그리고 상부면과 나란한 면으로 이뤄집니다. 청구항은 행거와 메인바, 밴드의 바디부와 브라켓을 차례로 적었습니다.

본 내진클립특허 건은 특허출원에서 등록까지 약 7개월이 걸렸습니다.
