단열재고정구특허, 조이면 구멍 안이 벌어지는 특허등록 사례

#단열재고정구특허 #특허등록 #특허출원 #고정구 중심축 #가압확장부재

2026.07.30윤웅채 변리사

#단열재고정구특허건축용 단열재 고정구
#특허등록10-2677565
#소요기간특허출원 후 등록까지 2개월

사례 미리보기

단열재고정구특허, 벽에 뚫은 구멍에 넣은 중심축을 볼트로 조여 밖으로 끌어내면, 끝에 달린 원기둥 부재가 구멍 안에서 벌어져 물리는 건축용 단열재 고정구가 특허등록됐습니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 단열재고정구특허를 준비할 때 자주 나오는 질문을 함께 정리했습니다.

등록 개요

발명의 명칭: 건축용 단열재 고정구
출원번호(일자): 10-2024-0048689 (2024.04.11)
등록번호(일자): 10-2677565 (2024.06.18)

2024.04.11

특허 출원

10-2024-0048689

2024.06.18

특허 등록

10-2677565

사례 소개

단열재고정구특허는 잘 박는 데 있지 않고 박은 것이 뽑히지 않는지에서 갈립니다.

단열재는 가볍지만 바람은 세다

이번 사례는 건축용 단열재 고정구입니다. 벽에 단열재를 붙일 때 접착제만으로는 부족해 고정구를 함께 씁니다. 못처럼 박는 방식이 흔하죠. 다만 콘크리트가 오래돼 부슬거리면 그 못이 헐거워집니다. 외벽은 바람을 정면으로 받는 자리라 헐거워진 것이 뽑히면 단열재가 통째로 떨어지고요. 조금씩 밀려 나오다 어느 날 한 번에 떨어집니다. 깊이 박는 것만으로는 안 되는 자리입니다.

축을 당겨 끝을 벌린다

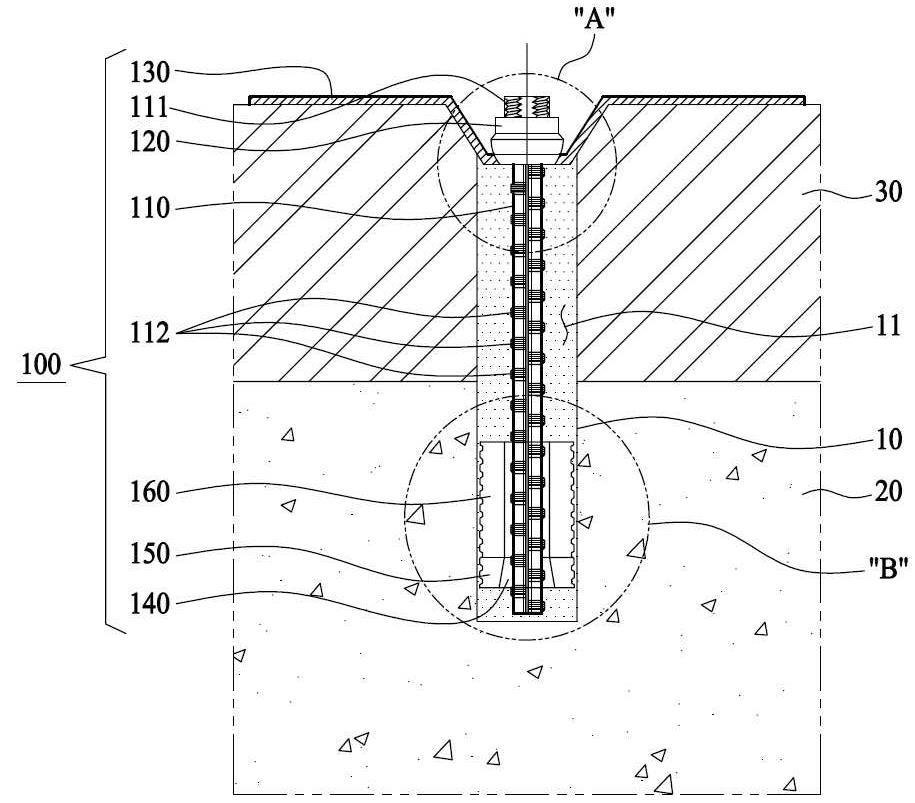

이 건은 구멍 안에서 벌어지게 했습니다. 고정구 중심축이 벽체에 뚫린 고정홀 안으로 일정 깊이만큼 들어가죠. 볼팅고정부재가 그 축 한쪽 끝에 볼트로 물려, 조이면 축을 바깥 방향으로 일정 길이만큼 끌어냅니다. 면접촉 고정판은 그 볼팅고정부재에 붙어 단열재 한쪽 면과 넓게 맞닿죠. 한 점이 아니라 면으로 누르는 자리라 단열재가 파이지 않고요. 가압확장부재는 축의 반대쪽 끝에 붙어 축과 한 몸으로 움직이는 원기둥이고, 축의 앞쪽으로 갈수록 폭이 점점 줄어드는 모양입니다. 축이 밖으로 당겨지면 그 좁아지는 면이 구멍 안쪽을 밀어 벌어지죠. 조일수록 더 물리는 자리입니다. 청구항은 중심축과 볼팅고정부재, 면접촉 고정판, 가압확장부재를 차례로 적었습니다.

본 단열재고정구특허 건은 특허출원에서 등록까지 약 2개월이 걸렸습니다.
