소리가 좋아진다는 것을 어떻게 적나요?

측정값이나 시험 결과를 명세서에 담습니다. 청구항에는 그렇게 만든 구조를 적죠.

소량으로 만드는 제품도 낼 만한가요?

값이 높은 제품일수록 그렇습니다. 그 구조가 곧 값의 근거가 되니까요.

겉모양도 함께 지킬 수 있나요?

디자인으로 냅니다. 오디오는 모양이 곧 상품이라 함께 두는 경우가 많죠.

특허

스피커인클로저특허, 통 벽을 다른 소재로 쌓아 올린 특허등록 사례

#스피커인클로저특허 #특허등록 #특허출원 #측벽형성유닛 #상부밀폐부

2026.07.30윤웅채 변리사

#스피커인클로저특허음향 품질 개선 구조를 포함하는 라우드 스피커용 액티브 인클로저
#특허등록10-2682098
#소요기간특허출원 후 등록까지 20개월

사례 미리보기

스피커인클로저특허, 스피커 통의 옆벽을 서로 다른 소재의 유닛으로 층층이 쌓아 강성을 올리고, 나무가 늘고 줄어드는 것을 받아 주는 구조를 둔 액티브 인클로저가 특허등록됐습니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 스피커인클로저특허를 준비할 때 자주 나오는 질문을 함께 정리했습니다.

등록 개요

발명의 명칭: 음향 품질 개선 구조를 포함하는 라우드 스피커용 액티브 인클로저
출원번호(일자): 10-2022-0134082 (2022.10.18)
등록번호(일자): 10-2682098 (2024.07.02)

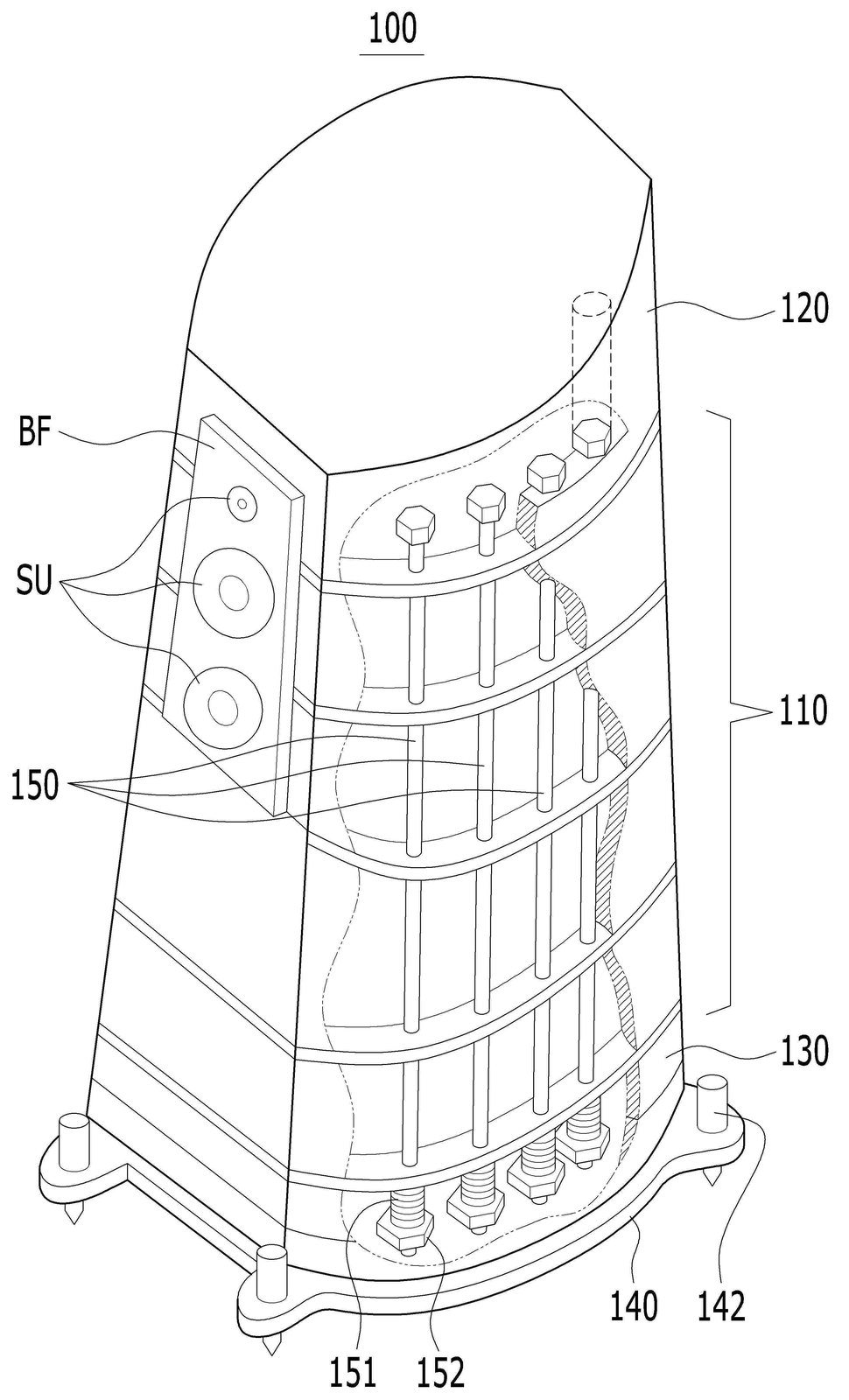

“음향 품질 개선 구조를 포함하는 라우드 스피커용 액티브 인클로저”의 도면

2022.10.18

특허 출원

10-2022-0134082

2024.07.02

특허 등록

10-2682098

사례 소개

스피커인클로저특허는 좋은 유닛을 넣은 데 있지 않고 그 유닛을 담은 통이 어떻게 서는지에서 갈립니다.

통이 함께 떨면 소리가 흐려진다

이번 사례는 음향 품질 개선 구조를 포함하는 라우드 스피커용 액티브 인클로저입니다. 스피커는 통이 소리의 절반을 맡죠. 유닛이 떨 때 통까지 같이 떨면 그 진동이 소리에 섞여 흐려집니다. 그래서 두껍고 단단하게 만들지만, 나무는 계절에 따라 늘고 줄어요. 단단히 죄어 놓으면 그 움직임이 갈 데가 없어 틈이 벌어지거나 갈라집니다. 단단하게 만드는 것과 움직임을 받아 주는 것이 서로 미는 자리입니다.

소재가 다른 층을 쌓아 서로 눌러 준다

이 건은 벽을 한 덩어리로 두지 않았습니다. 측벽형성부가 위아래 높이 방향으로 서로 다른 소재의 측벽형성유닛을 여러 층 쌓아 안쪽 수납공간을 만들죠. 소재가 다르니 늘고 주는 정도가 달라 서로를 눌러 주는 자리고요. 인클로저 앞면에는 스피커유닛이 들어가는 개방구를 두었습니다. 상부밀폐부가 측벽형성부 위에 붙어 바깥 옆면과 이어지는 면을 만들고, 하부밀폐부가 아래에서 같은 일을 하죠. 바닥거치부는 그 하부밀폐부 아래에 붙어 역시 옆면과 이어집니다. 옆에서 보면 층이 나뉘어 있어도 면은 끊기지 않는 셈이고요. 청구항은 측벽형성부와 상부·하부밀폐부, 바닥거치부를 차례로 적었습니다.

본 스피커인클로저특허 건은 특허출원에서 등록까지 약 20개월이 걸렸습니다.
