분기접속재특허, 볼트 머리를 시트로 덮어 막은 특허등록 사례

#분기접속재특허 #특허등록 #특허출원 #절연시트 #하부바디

2026.07.30윤웅채 변리사

#분기접속재특허분기접속재
#특허등록10-2684134
#소요기간특허출원 후 등록까지 6개월

사례 미리보기

분기접속재특허, 분기접속재 하부바디 아래에 고정볼트 머리가 들어가는 오목부를 파고, 그 자리에 맞물리는 실리콘 절연시트를 덮어 절연이 깨져도 전기가 밖으로 흐르지 않게 만든 구조가 특허등록됐습니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 분기접속재특허를 준비할 때 자주 나오는 질문을 함께 정리했습니다.

등록 개요

발명의 명칭: 분기접속재
출원번호(일자): 10-2024-0000247 (2024.01.02)
등록번호(일자): 10-2684134 (2024.07.08)

2024.01.02

특허 출원

10-2024-0000247

2024.07.08

특허 등록

10-2684134

사례 소개

분기접속재특허는 잘 잇는 데 있지 않고 이은 자리가 새지 않는지에서 갈립니다.

절연이 깨지면 아래로 전기가 흐른다

이번 사례는 분기접속재입니다. 전선을 갈라 잇는 부품이라 전기가 큰 자리죠. 겉을 절연물로 감싸 두지만 오래 쓰면 그 절연이 깨집니다. 그러면 아래쪽으로 전기가 흘러 감전이 나고요. 게다가 접속이 헐거워지면 그 자리에서 열이 납니다. 안에서 나는 열이라 겉으로는 보이지 않죠. 타고 나서야 압니다. 새지 않게 하는 것과 열을 일찍 아는 것, 둘 다 남은 자리입니다.

볼트 머리 자리에 맞물리는 시트를 덮는다

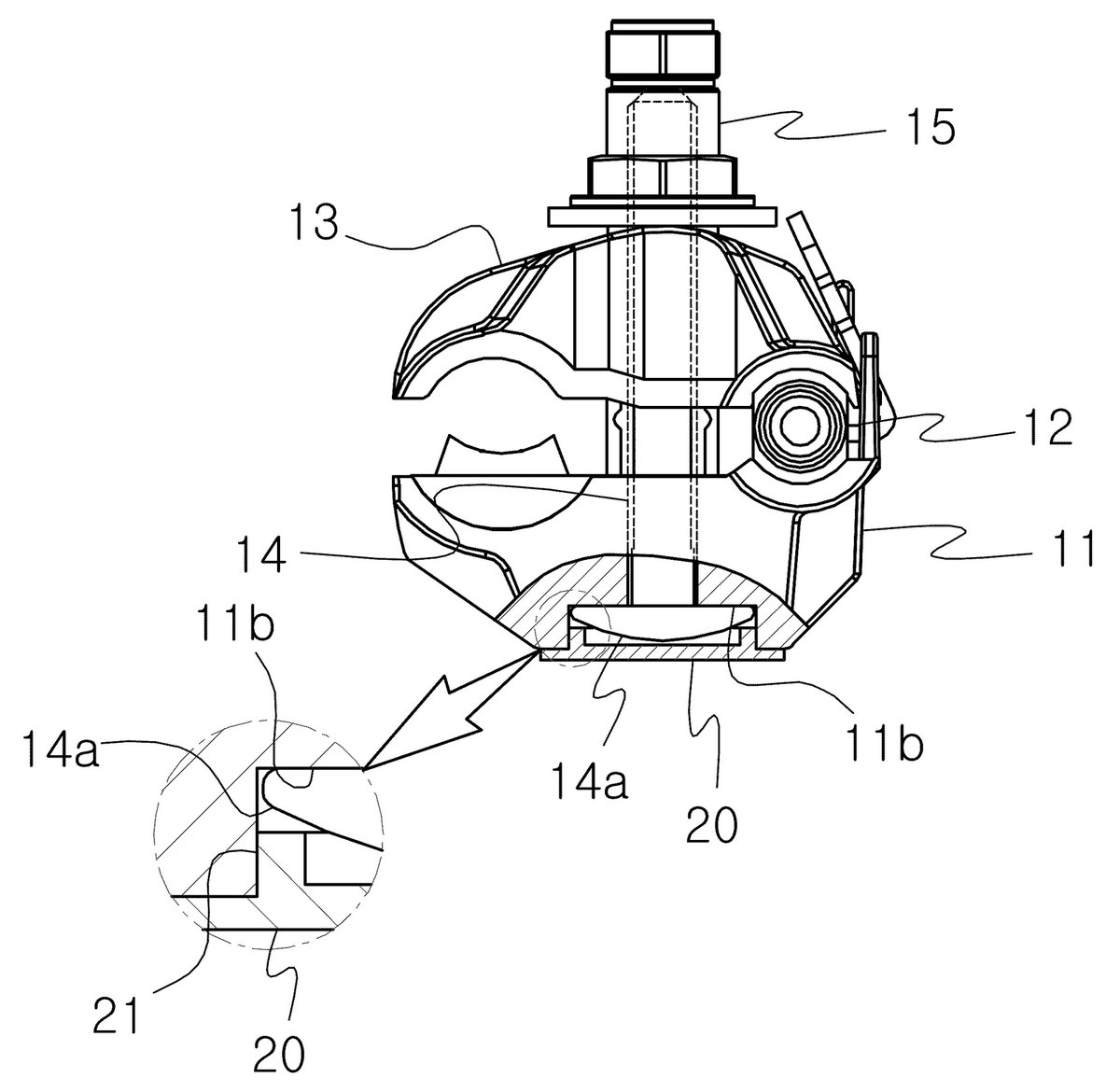

이 건은 아래를 덮었습니다. 하부바디와 연결부재, 상부바디가 쌓이고 고정볼트가 그것을 관통해 체결부재로 잠기죠. 하부바디 아래쪽 면에 절연시트가 고정됩니다. 절연이 깨져도 그 시트가 전기를 막아 밖으로 흐르지 않는 자리고요. 같은 아래쪽 면에 고정볼트의 헤드가 들어가는 오목부를 파 두었습니다. 절연시트는 실리콘 재질이고 윗면에 그 오목부로 끼워지는 결합부가 위로 솟아 있죠. 따로 붙이지 않아도 그 자리에 맞물려 앉습니다. 붙이는 수고가 줄고 떨어지지도 않고요. 청구항은 바디 적층과 고정볼트, 절연시트의 결합부를 차례로 적었습니다.

본 분기접속재특허 건은 특허출원에서 등록까지 약 6개월이 걸렸습니다.
