축정렬특허, 모터 위에 얹어 축을 들어 올린 특허등록 사례
- #축정렬특허펌프 축정렬 작업장치
- #특허등록10-2686478
- #소요기간특허출원 후 등록까지 8개월
사례 미리보기
축정렬특허, 모터 위에 지지대를 올리고 베어링으로 물린 부재를 구동축 결합공에 끼워, 승강수단으로 축을 들고 지지휠로 받친 뒤 돌려 가며 정렬을 맞추는 작업장치가 특허등록됐습니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 축정렬특허를 준비할 때 자주 나오는 질문을 함께 정리했습니다.
등록 개요
- 발명의 명칭
- 펌프 축정렬 작업장치
- 출원번호(일자)
- 10-2023-0141478 (2023.10.20)
- 등록번호(일자)
- 10-2686478 (2024.07.15)
2023.10.20
특허 출원
10-2023-0141478
2024.07.15
특허 등록
10-2686478
사례 소개
축정렬특허는 정밀하게 재는 데 있지 않고 그 축을 어떻게 들어 돌리는지에서 갈립니다.
무거운 축을 미세하게 움직이기가 어렵다
이번 사례는 펌프 축정렬 작업장치입니다. 세로로 선 순환펌프는 위쪽 모터의 구동축과 아래 펌프의 회전축이 한 선에 맞아야 합니다. 조금만 어긋나도 진동이 나고 베어링이 상하죠. 맞추려면 축을 살짝 들었다 돌려 가며 재야 합니다. 다만 무거운 축을 손으로 그렇게 다루기가 어려워요. 지렛대를 대다 다치기도 하고요. 재는 장비는 좋아졌는데 그 축을 다루는 자리가 손에 매인 셈입니다.
지지대를 얹고 들어 올려 휠로 받친다

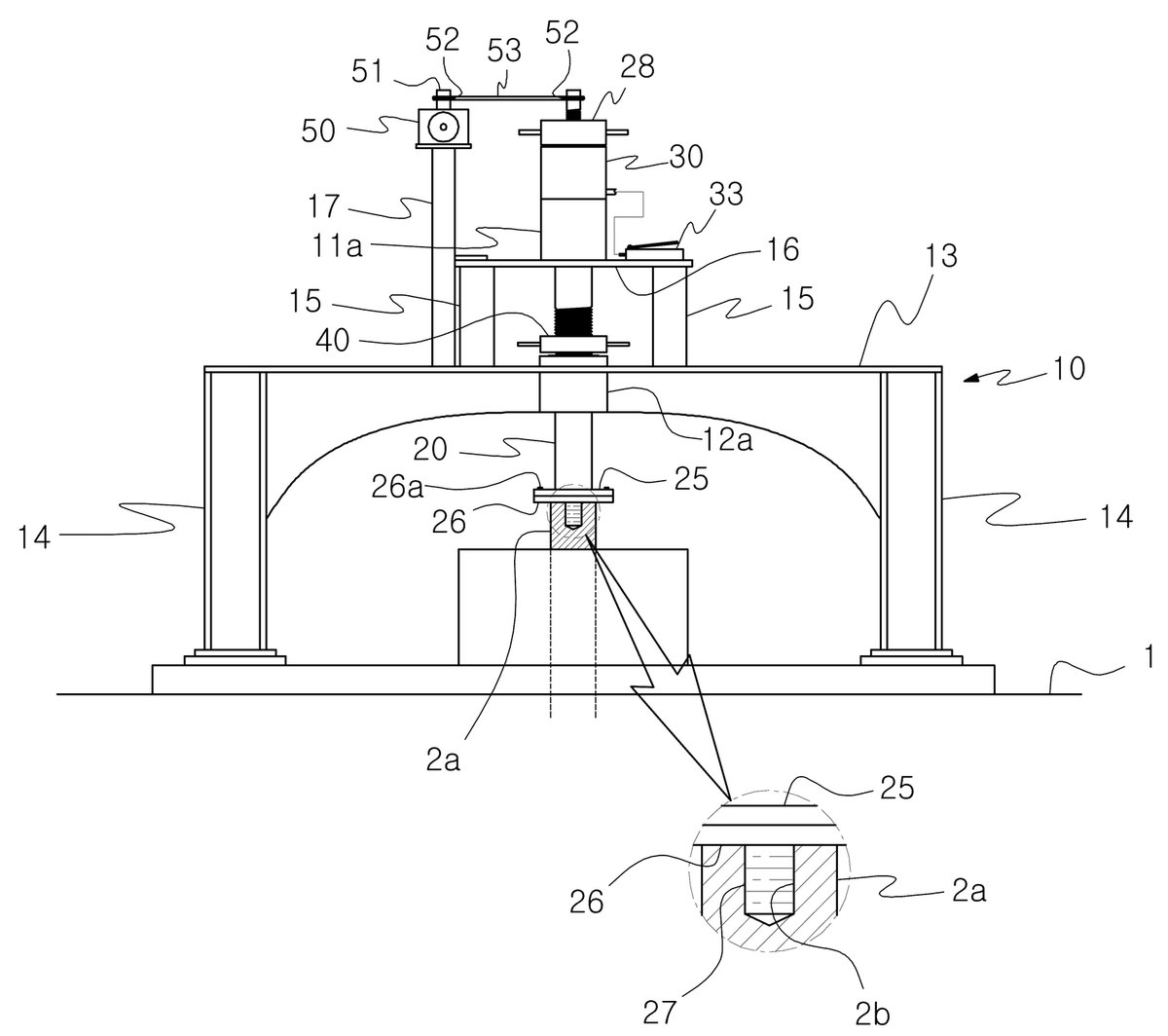

이 건은 작업 도구를 만들었습니다. 구동축 위쪽 끝에 결합공이 오목하게 나 있죠. 지지대는 가운데에 위아래로 뚫린 상하측 관통공을 갖고 모터 윗면에 얹힙니다. 위아래로 뻗은 회전축이 상하측 베어링을 거쳐 그 관통공에 물려 돌고 오르내리며, 아래 끝이 그 결합공에 끼워지고요. 승강수단이 그 회전축과 구동축을 함께 들어 올립니다. 지지휠을 돌려 아래쪽 베어링에 붙이면 그 자리가 잡히고, 구동수단이 회전축을 돌려 구동축을 돌리죠. 들고 받치고 돌리는 세 일이 한 장치에서 나는 자리입니다. 청구항은 지지대와 회전축, 승강수단을 차례로 적었습니다.
본 축정렬특허 건은 특허출원에서 등록까지 약 8개월이 걸렸습니다.
자주 묻는 질문
Q1.정비에 쓰는 도구도 특허가 되나요?
됩니다. 제품이 아니라 그것을 다루는 장치도 대상이죠. 이 건도 작업장치로 서 있습니다.
Q2.현장에서 만들어 써 온 것도 낼 수 있나요?
이미 알려졌으면 어렵습니다. 사내에서만 썼고 밖에 알려지지 않았다면 다르죠. 그 사정부터 확인합니다.
Q3.설비 정비 회사도 출원할 값어치가 있나요?
있습니다. 쌓인 방법을 도구로 만들어 파는 자리가 생기죠. 서비스와 함께 팔면 값도 붙습니다.
