특허

차량어닝특허, 바퀴 밑에 깔아 세운 특허등록 사례

#차량어닝특허 #특허등록 #특허출원 #바퀴밀착 고정부 #상방연장 결속부

2026.07.31윤웅채 변리사

#차량어닝특허손쉬운 설치 고정 구조를 포함하는 차량용 어닝
#특허등록10-2696757
#소요기간특허출원 후 등록까지 6개월

사례 미리보기

차량어닝특허, 앞뒤 바퀴 밑에 깔려 차 무게로 눌리는 고정부에서 위로 뻗은 기둥을 세우고, 그 위를 ㄷ자 프레임으로 이어 차양막을 다는 차량용 어닝이 특허등록됐습니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 차량어닝특허를 준비할 때 자주 나오는 질문을 함께 정리했습니다.

등록 개요

발명의 명칭: 손쉬운 설치 고정 구조를 포함하는 차량용 어닝
출원번호(일자): 10-2024-0010295 (2024.01.23)
등록번호(일자): 10-2696757 (2024.08.14)

2024.01.23

특허 출원

10-2024-0010295

2024.08.14

특허 등록

10-2696757

사례 소개

차량어닝특허는 그늘을 만드는 데 있지 않고 그 기둥을 무엇으로 세워 두는지에서 갈립니다.

차에 붙이면 자국이 남고 떼면 넘어진다

이번 사례는 차량용 어닝입니다. 차 옆에 그늘막을 치는 일이 늘었죠. 차 지붕에 레일을 달아 붙이는 방식이 흔한데, 구멍을 뚫거나 접착해야 합니다. 자국이 남고 중고로 팔 때 문제가 되죠. 땅에 박는 방식은 주차장 바닥에 쓸 수 없고요. 줄로 당겨 세우면 바람에 넘어집니다. 그늘 자체보다 그것을 세워 둘 자리가 없는 셈입니다.

바퀴 밑에 깔고 차 무게로 눌러 잡는다

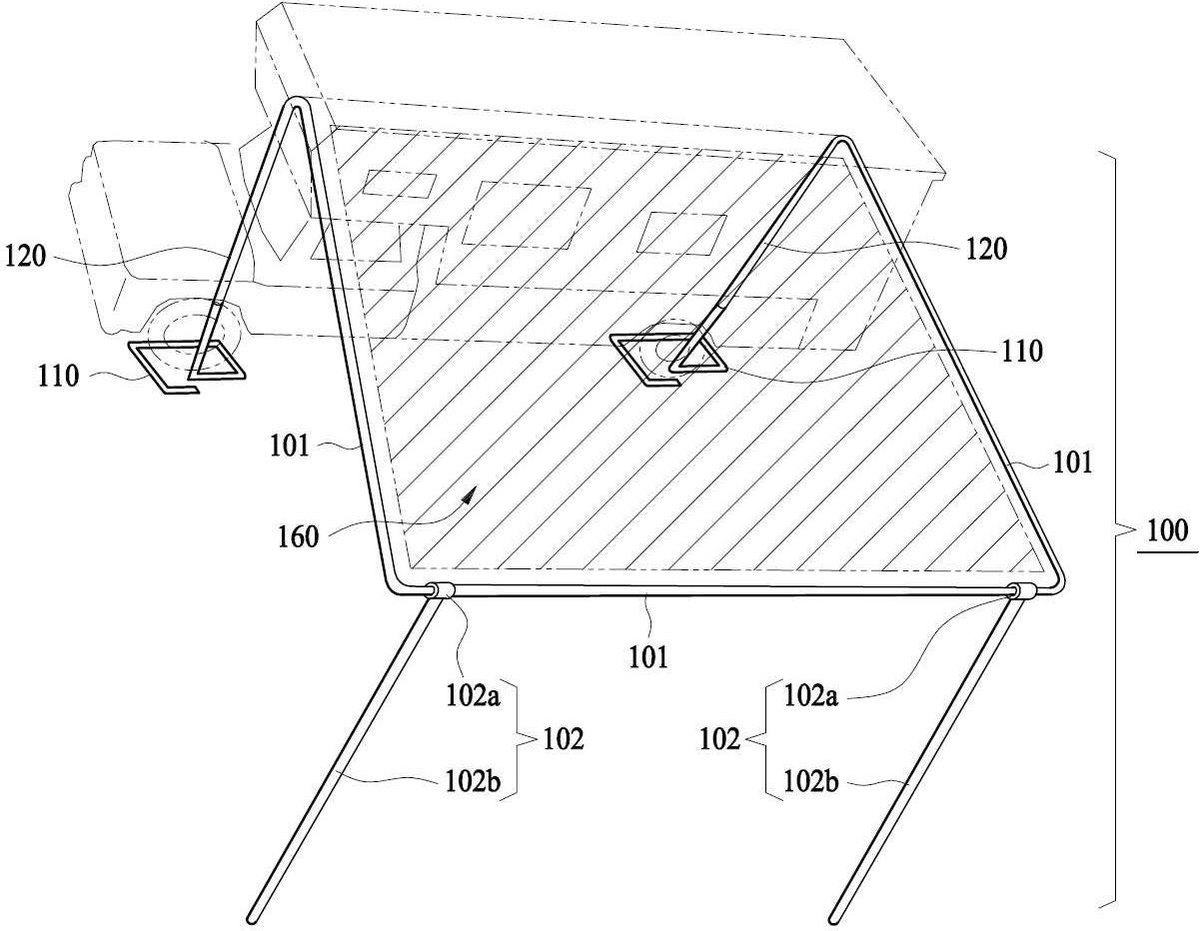

이 건은 차의 무게를 씁니다. 바퀴밀착 고정부가 앞바퀴와 뒷바퀴 밑에 각각 들어가 바퀴 바닥면과 지면 사이에 낍니다. 바퀴 아래를 감싸도록 굽은 모양이고요. 차가 그 위에 올라서면 그 무게로 눌려 잡히는 자리죠. 상방연장 결속부가 그 고정부 한쪽에서 한 몸으로 뻗어 나와, 위쪽으로 정해진 각도만큼 꺾여 올라갑니다. 그 두 결속부의 윗단에 탈착 가능하게 물리는 부재가 옆으로 뻗어 둘을 잇고, ㄷ자형 프레임을 이루죠. 거기에 차양막을 답니다. 차에 손대지 않는 자리고요. 청구항은 고정부와 결속부, 프레임을 차례로 적었습니다.

본 차량어닝특허 건은 특허출원에서 등록까지 약 6개월이 걸렸습니다.
